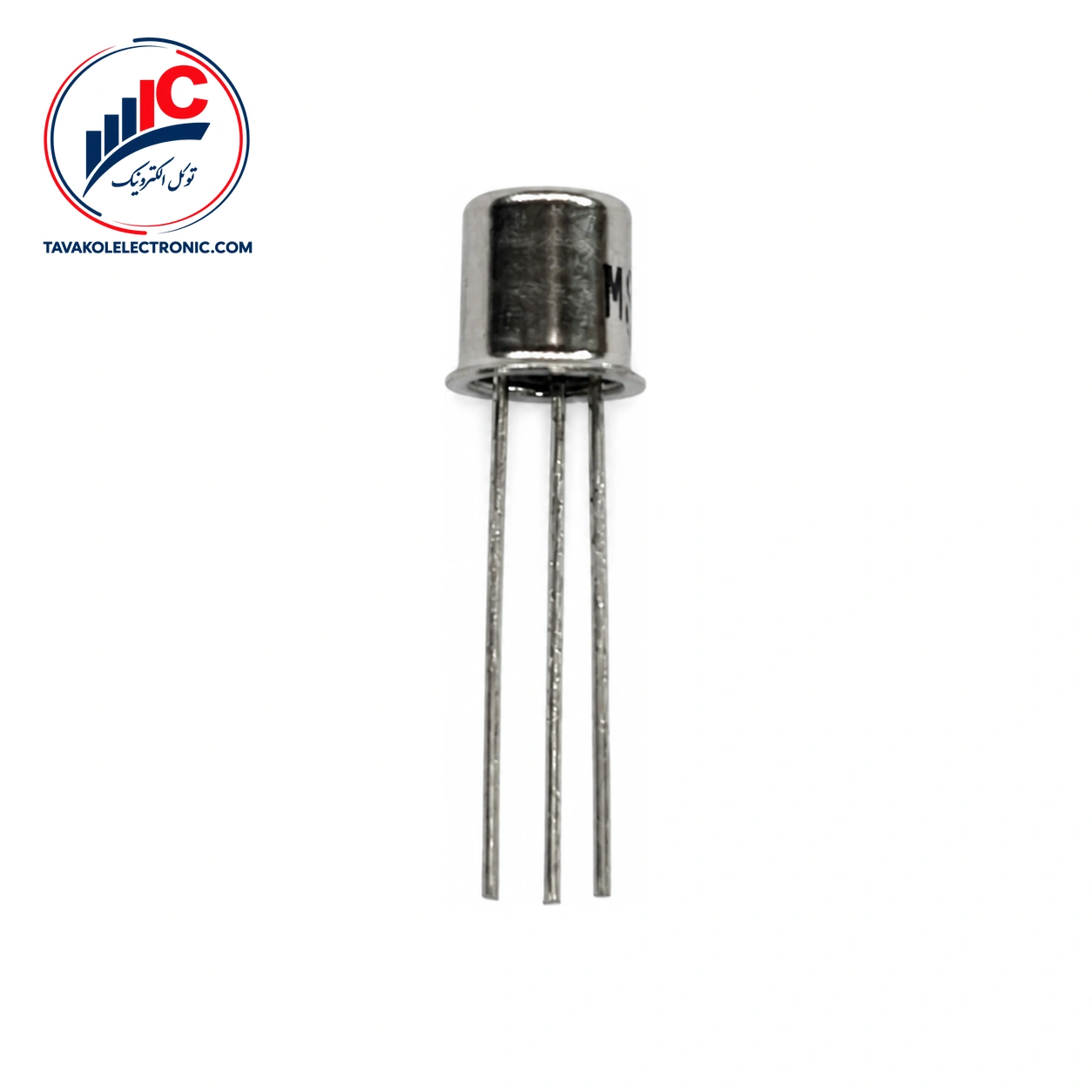

ماسفت 2N4093

ویژگی‌ها
Part Number2N4093
پکیجTO-18
Channel TypeN-Channel JFET
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی 2N4093

2N4093 یک JFET کانال N از محصولات Microchip Technology است که برای سوئیچینگ بسیار کم‌نویز در طراحی‌های میان‌فرکانس تا فرکانس بالا در نظر گرفته شده است. نویز ولتاژ معمولی این قطعه 1.2 nV/√Hz است و در مدارهای حساس به نویز می‌تواند یکی از معیارهای مقایسه باشد.

پکیج این کد سفارش، TO-18 فلزی و هرمتیک با نصب سوراخ‌عبوری است. بنابراین در کنار مشخصات الکتریکی، باید ابعاد و روش نصب قطعه هم با طراحی برد و سوکت موردنظر هماهنگ باشد.


مشخصات فنی ماسفت 2N4093

مقادیر جدول زیر فقط در همان شرایط آزمون معتبرند و نباید بدون توجه به شرایط اندازه‌گیری، به‌عنوان مقدار ثابت در هر مدار در نظر گرفته شوند.

پارامتر مقدار شرایط آزمون
نوع قطعه JFET کانال N —
نویز ولتاژ، معمولی 1.2 nV/√Hz —
جریان اشباع درین-سورس حداقل 8 mA VGS = 0 V، VDS = 20 V، پالسی
مقاومت روشن درین-سورس حداکثر 80 Ω VGS = 0 V، ID = 0 A، f = 1 kHz
پکیج TO-18 نصب سوراخ‌عبوری، بسته‌بندی فله‌ای

پارامترهای سوئیچینگ 2N4093

زمان تأخیر روشن‌شدن حداکثر 20 ns، زمان خیز حداکثر 40 ns و زمان خاموش‌شدن حداکثر 80 ns است. این سه مقدار با VDD = 3 V و VGS(ON) = 0 V مشخص شده‌اند.

ظرفیت ورودی حداکثر 16 pF است و ظرفیت انتقال معکوس نیز حداکثر 5 pF اعلام شده است. ظرفیت انتقال معکوس با VDS = 0 V، VGS = −20 V و فرکانس 1 MHz، و ظرفیت ورودی با VDS = 20 V، VGS = 0 V و فرکانس 1 MHz مشخص شده‌اند.

ولتاژ قطع گیت-سورس از −1 تا −5 V، با شرط VDS = 20 V و ID = 1 nA، اعلام شده است. جریان معکوس گیت-سورس حداکثر −1 nA است و این مقدار با VGS = −20 V و VDS = 0 V به دست آمده است.


کاربرد و نکات انتخاب

این قطعه برای سوئیچینگ بسیار کم‌نویز در طراحی‌های میان‌فرکانس تا فرکانس بالا مناسب است. در زمان انتخاب، نوع JFET کانال N، پکیج TO-18، جریان اشباع، مقاومت روشن، ظرفیت‌های داخلی و زمان‌های سوئیچینگ را با نیاز مدار مقایسه کنید.

ولتاژ شکست گیت-سورس حداقل −40 V است و شرط آزمون آن VDS = 0 V و IG = −1 μA بوده است. همچنین محدوده −55 تا 125°C به‌عنوان حد مطلق دمای پیوند ارائه شده است.


قیمت و خرید 2N4093

برای استعلام قیمت و موجودی روز 2N4093 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. پیش از سفارش، پارت‌نامبر و پکیج TO-18 را با نیاز مدار خود تطبیق دهید.

خرید ماسفت از توکل الکترونیک با ضمانت اصالت کالا و امکان ارسال به سراسر کشور انجام می‌شود. برای دریافت قیمت، تعداد موردنیاز و نوع بسته‌بندی را اعلام کنید تا موجودی روز بررسی شود.

استعلام موجودی و سفارش

برای ثبت درخواست، کد دقیق 2N4093، تعداد موردنیاز و نیازمندی نصب سوراخ‌عبوری را اعلام کنید. امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.


سؤالات متداول درباره 2N4093

2N4093 چه نوع قطعه‌ای است؟

این قطعه یک JFET کانال N است که برای سوئیچینگ بسیار کم‌نویز در طراحی‌های میان‌فرکانس تا فرکانس بالا در نظر گرفته شده است.

پکیج 2N4093 چیست؟

پکیج آن TO-18 فلزی و هرمتیک با نصب سوراخ‌عبوری و بسته‌بندی فله‌ای است.

مهم‌ترین پارامترهای انتخاب این قطعه کدام‌اند؟

نوع کانال، جریان اشباع درین-سورس، مقاومت روشن، ظرفیت ورودی، ظرفیت انتقال معکوس و زمان‌های سوئیچینگ از پارامترهای مهم برای مقایسه با نیاز مدار هستند. شرایط آزمون هر مقدار نیز باید هنگام بررسی در نظر گرفته شود.


جمع‌بندی و سفارش 2N4093

این قطعه یک JFET کانال N کم‌نویز با پکیج TO-18، جریان اشباع حداقل 8 mA، مقاومت روشن حداکثر 80 Ω و زمان‌های سوئیچینگ مشخص است. برای ثبت سفارش یا دریافت پیش‌فاکتور، پارت‌نامبر، تعداد و نیاز پکیج را به توکل الکترونیک اعلام کنید.

توضیحات تکمیلی

Part Number

2N4093

پکیج

TO-18

Channel Type

N-Channel JFET
