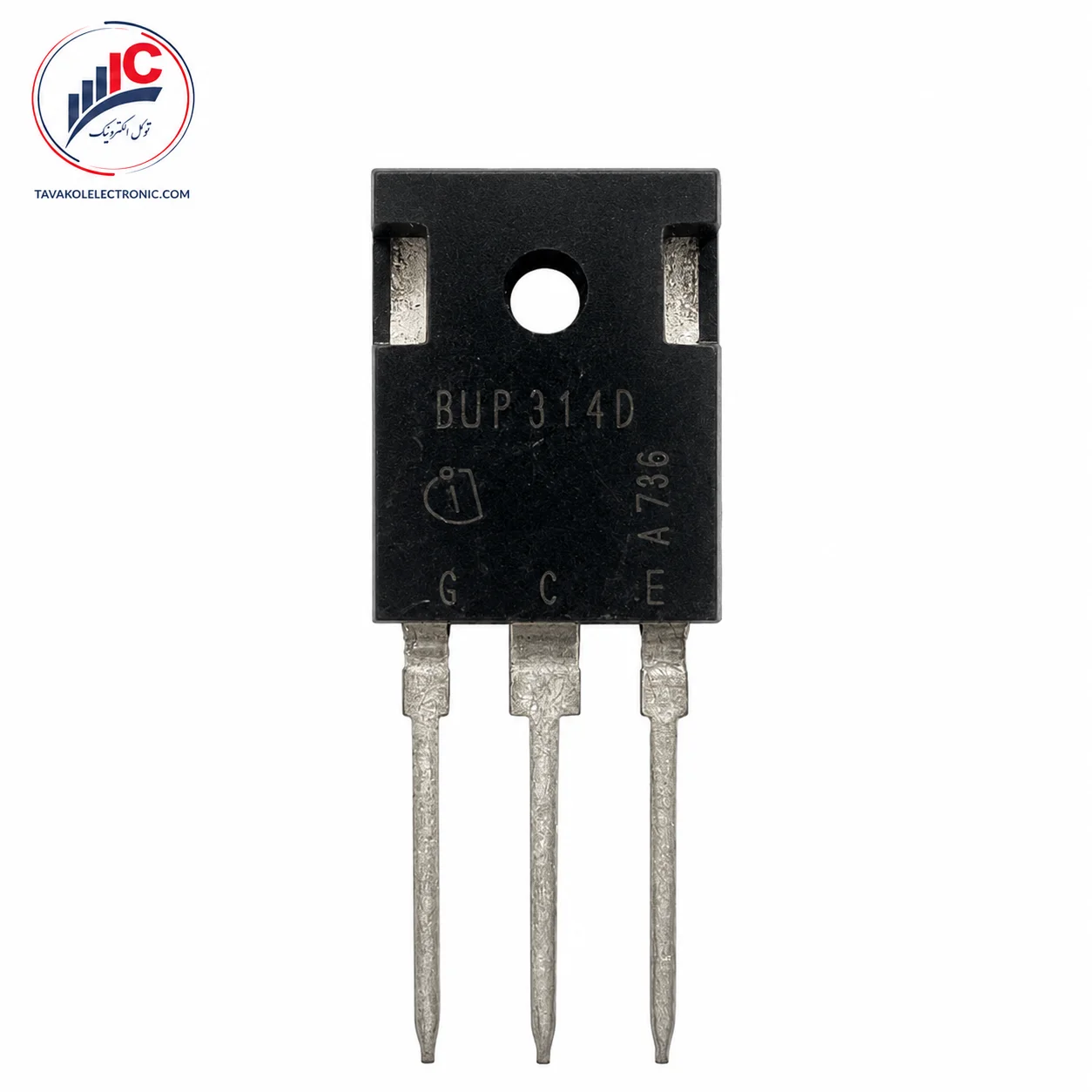

ترانزیستور IGBT BUP314D زیمنس ۱۲۰۰ ولت ۴۲ آمپر

ترانزیستور BUP314D یک IGBT قدرت ساخت Siemens با تحمل ولتاژ ۱۲۰۰ ولت، جریان کلکتور ۴۲ آمپر و دیود آنتی‌پارالل سریع داخلی است. این قطعه در پکیج سه‌پایه TO-218AB عرضه می‌شود و برای تعمیر یا جایگزینی در مدارهایی که دقیقاً از همین پارت‌نامبر استفاده می‌کنند، انتخابی قابل‌بررسی است. وجود دیود Free-Wheel داخلی، ولتاژ بالا و امکان نصب روی هیت‌سینک، این مدل را برای تأمین قطعات تعمیراتی تجهیزات قدرت به گزینه‌ای کاربردی تبدیل می‌کند.

خرید و قیمت BUP314D

هنگام خرید BUP314D باید نوشته روی بدنه، پسوند D، برند، ولتاژ، جریان، پکیج و ترتیب پایه‌ها با قطعه قبلی تطبیق داده شود. این ترانزیستور IGBT دارای ولتاژ کلکتور-امیتر ۱۲۰۰ ولت و جریان DC برابر با ۴۲ آمپر در دمای بدنه ۶۰ درجه سانتی‌گراد است؛ بنابراین برای مشتریانی که به‌دنبال خرید IGBT 1200V 42A با دیود داخلی هستند، مشخصات فروشگاهی مهمی ارائه می‌دهد.

پکیج TO-218AB امکان اتصال مناسب به هیت‌سینک را فراهم می‌کند و دیود هرزگرد سریع داخلی نیز برای مدیریت جریان برگشتی در مدارهای سازگار مفید است. قیمت BUP314D ممکن است براساس موجودی، تعداد سفارش و شرایط تأمین تغییر کند؛ در نتیجه بهتر است پیش از ثبت سفارش، قیمت روز و موجودی محصول را استعلام کنید. این قطعه با ضمانت اصالت کالا از توکل الکترونیک قابل سفارش است.

مشخصات فنی BUP314D

ویژگی‌ها و مزایای محصول

• تحمل ولتاژ کلکتور-امیتر تا ۱۲۰۰ ولت
• جریان کلکتور ۴۲ آمپر در دمای بدنه ۶۰ درجه
• قابلیت تحمل جریان پالسی تا ۸۴ آمپر
• مجهز به دیود آنتی‌پارالل سریع داخلی
• جریان مستقیم دیود تا ۲۸ آمپر در TC=90°C
• افت ولتاژ هدایت پایین
• سرعت سوئیچینگ مناسب و جریان Tail پایین
• طراحی Latch-up Free
• پکیج قدرتی TO-218AB با نصب Through-Hole
• قابلیت اتصال مناسب به هیت‌سینک
• مناسب برای تعمیر و جایگزینی قطعه هم‌نام

کاربردهای ترانزیستور BUP314D

این قطعه برای سوئیچینگ توان در مدارهایی کاربرد دارد که به یک IGBT ولتاژ بالا همراه با دیود هرزگرد داخلی نیاز دارند. پس از تأیید مشخصات مدار، می‌توان از آن در تعمیر منابع تغذیه قدرت، مبدل‌ها، درایوهای صنعتی و برخی مدارهای اینورتر استفاده کرد. مطمئن‌ترین کاربرد فروشگاهی، جایگزینی در دستگاهی است که همین پارت‌نامبر و همین ساختار دیوددار در طراحی اصلی آن نصب شده باشد.

وجود دیود سریع داخلی می‌تواند نیاز طراحی به یک مسیر برگشت جریان مناسب را در مدارهای سازگار پوشش دهد؛ اما نوع بار، جریان واقعی دیود، فرکانس سوئیچینگ و شرایط حرارتی همچنان باید بررسی شوند. انتخاب صرفاً براساس ولتاژ و آمپر، سازگاری کامل قطعه با دستگاه را تضمین نمی‌کند.

نکات مهم قبل از خرید BUP314D

جریان نامی ۴۲ آمپر این مدل در دمای بدنه ۶۰ درجه سانتی‌گراد و با محدودیت سیم اتصال داخلی اعلام شده است. در دمای بدنه ۹۰ درجه، جریان DC مجاز به ۳۳ آمپر کاهش پیدا می‌کند؛ بنابراین انتخاب هیت‌سینک مناسب، استفاده صحیح از خمیر سیلیکون و مدیریت حرارتی برای عملکرد مطمئن ضروری است.

حداکثر ولتاژ مجاز گیت-امیتر ±۲۰ ولت است، اما این عدد ولتاژ پیشنهادی راه‌اندازی نیست. درایور گیت، مقاومت گیت و فرکانس سوئیچینگ باید براساس طراحی دستگاه و شرایط دیتاشیت انتخاب شوند.

پسوند D بخشی از پارت‌نامبر اصلی است و وجود دیود آنتی‌پارالل سریع را مشخص می‌کند. پیش از سفارش، کد کامل روی قطعه، پکیج TO-218AB، محل پیچ هیت‌سینک، فاصله پایه‌ها و ترتیب Gate، Collector و Emitter را کنترل کنید. مشخصات دیود نیز باید با نیاز مدار مطابقت داشته باشد؛ جریان مستقیم دیود ۲۸ آمپر در دمای بدنه ۹۰ درجه اعلام شده است.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید ترانزیستور IGBT توکل الکترونیک را بررسی کنید.

چرا BUP314D را از توکل الکترونیک بخریم؟

با خرید این IGBT از توکل الکترونیک، محصول موردنیاز خود را با ضمانت اصالت کالا سفارش می‌دهید. درج مشخصات کلیدی مانند ولتاژ ۱۲۰۰ ولت، جریان ۴۲ آمپر، دیود سریع داخلی، پکیج TO-218AB و ترتیب پایه‌ها نیز به شما کمک می‌کند پیش از خرید، تطابق قطعه با برد یا دستگاه را دقیق‌تر بررسی کنید. برای اطلاع از موجودی و قیمت روز، استعلام خود را ثبت کنید.

سؤالات متداول

ولتاژ و جریان این IGBT چقدر است؟

ولتاژ کلکتور-امیتر آن ۱۲۰۰ ولت و جریان کلکتور آن ۴۲ آمپر در دمای بدنه ۶۰ درجه سانتی‌گراد است.

پکیج BUP314D چیست؟

این محصول در پکیج سه‌پایه TO-218AB با نصب Through-Hole عرضه می‌شود.

آیا BUP314D دیود آنتی‌پارالل داخلی دارد؟

بله؛ این مدل دارای دیود Free-Wheel سریع داخلی است. جریان مستقیم دیود در دمای بدنه ۹۰ درجه، ۲۸ آمپر اعلام شده است.

ترتیب پایه‌ها چگونه است؟

از روبه‌روی قطعه، پایه ۱ Gate، پایه ۲ Collector و پایه ۳ Emitter است.

آیا استفاده از هیت‌سینک ضروری است؟

بله؛ در کاربردهای قدرتی، انتخاب هیت‌سینک و مدیریت حرارتی مناسب ضروری است، زیرا جریان قابل‌تحمل IGBT و دیود با افزایش دما محدود می‌شود.

جمع‌بندی خرید BUP314D

این ترانزیستور IGBT با ولتاژ ۱۲۰۰ ولت، جریان ۴۲ آمپر، دیود آنتی‌پارالل سریع و پکیج TO-218AB، برای تعمیر و جایگزینی در مدارهای سازگار گزینه‌ای مناسب است. اگر قطعه معیوب دستگاه همین کد کامل را دارد، پس از کنترل مشخصات گیت، دیود، پایه‌ها و خنک‌کاری می‌توانید قیمت و موجودی آن را از توکل الکترونیک استعلام کنید.
