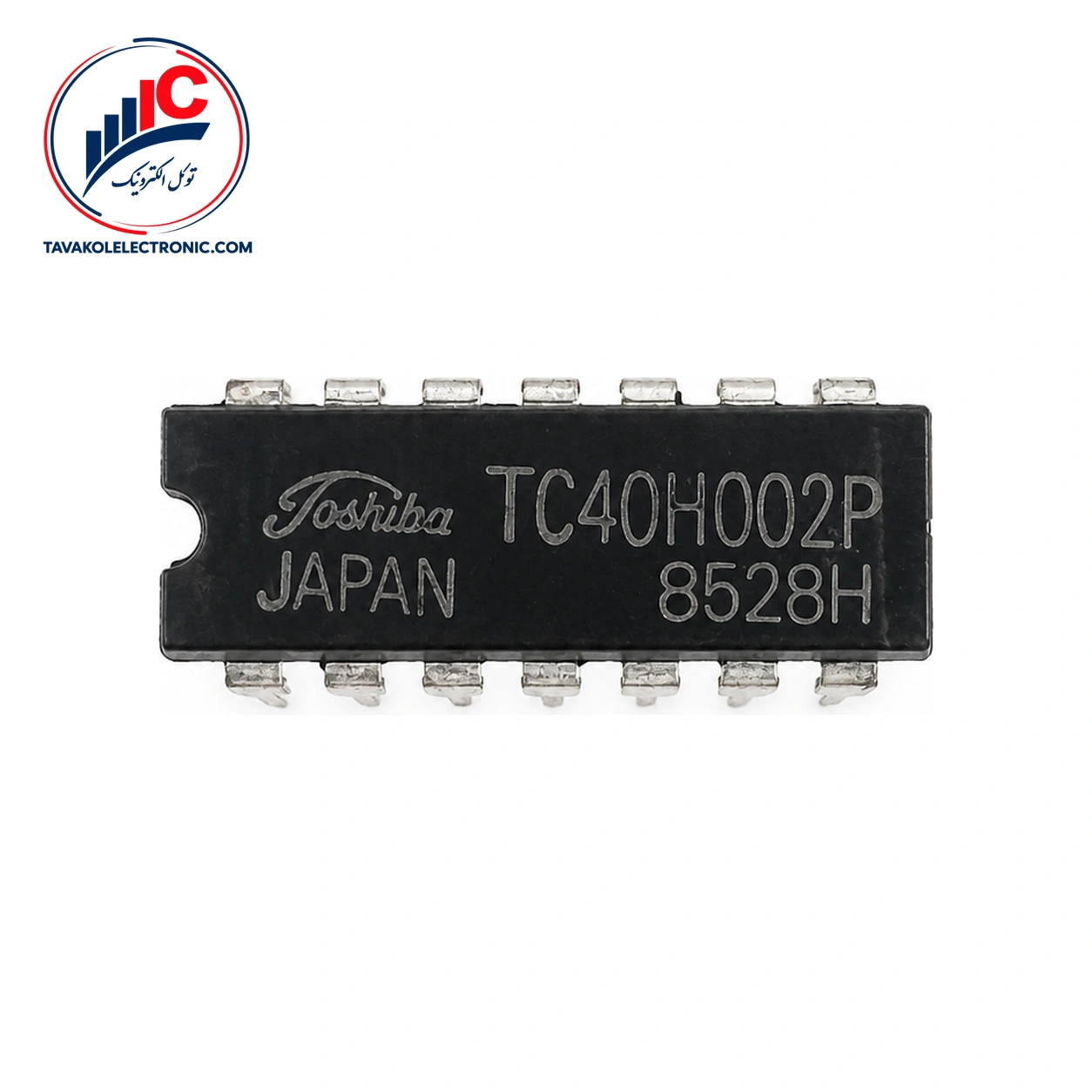

TC40H002P یک آی سی منطقی دیجیتال از تاشیبا است که چهار گیت NOR دو ورودی را در خود جای میدهد. این قطعه با فناوری C²MOS و ساختار سیلیکون مونولیتیک تولید شده و برای طراحی مدارهای منطقی با چند گیت مستقل، گزینهای کاربردی است.
هر گیت NOR دو ورودی دارد و خروجی آن بر پایه وضعیت منطقی ورودیها تعیین میشود. وجود چهار گیت در یک تراشه، مدار را سادهتر میکند و تعداد قطعات موردنیاز را کاهش میدهد.
نسخه P این قطعه در پکیج DIP14 با کد نصب 3D14A-P ارائه میشود. این فرم نصب برای بردهایی که از سوکت یا مونتاژ سوراخدار استفاده میکنند، مناسب است. پیش از سفارش، پارتنامبر درجشده روی نقشه یا برد را با TC40H002P تطبیق دهید.
محدوده تغذیه پیشنهادی TC40H002P برابر 2.0 تا 8.0 ولت است و این مقدار با شرط VSS = 0 V بیان میشود. محدوده ورودی پیشنهادی نیز از 0 V تا VDD تعریف شده است. بازه دمای کاری پیشنهادی قطعه از 40- تا 85 درجه سانتیگراد است.
در VDD برابر 5 ولت، سطح خروجی High حداقل 4.95 ولت و سطح خروجی Low حداکثر 0.05 ولت اعلام شده است. این اعداد در شرایط آزمون مشخصشده دیتاشیت معنا دارند.
| پارامتر | مقدار اعلامشده | شرایط مهم |
|---|---|---|
| نوع عملکرد | چهار گیت NOR دو ورودی | — |
| پکیج | DIP14 (3D14A-P) | نسخه P |
| ولتاژ تغذیه پیشنهادی | 2.0 تا 8.0 V | VSS = 0 V |
| دمای کاری پیشنهادی | 40- تا 85 °C | — |
| ظرفیت ورودی | Typ. 5 pF | Ta = 25 °C، VSS = 0 V |
برای خروجی High، جریان خروجی معمولی 0.44- میلیآمپر و برای خروجی Low، جریان خروجی معمولی 1.1 میلیآمپر در شرایط آزمون 5 ولت و دمای 25 درجه سانتیگراد گزارش شده است. جریان تغذیه سکون نیز در همین سطح ولتاژ، معمولاً 0.001 میکروآمپر و حداکثر 2.0 میکروآمپر است.
زمان تأخیر انتشار از Low به High بهطور معمول 18 نانوثانیه و حداکثر 27 نانوثانیه است. برای مسیر High به Low، این زمان معمولاً 17 نانوثانیه و حداکثر 25 نانوثانیه اعلام شده است؛ این مقادیر با بار خازنی 15 پیکوفاراد و شرایط آزمون مشخص اندازهگیری شدهاند.
سطح ورودی High در VDD برابر 5 ولت حداقل 4.0 ولت و سطح ورودی Low حداکثر 1.0 ولت است.
برای خرید آی سی TC40H002P میتوانید قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. این قطعه بهصورت فروش تکی و تعدادی عرضه میشود و برای سفارشهای عمده و تأمین شرکتی نیز امکان دریافت پیشفاکتور وجود دارد.
این قطعه یک آی سی منطقی دیجیتال C²MOS شامل چهار گیت NOR دو ورودی است و در پکیج DIP14 با کد 3D14A-P ارائه میشود.
محدوده تغذیه پیشنهادی 2.0 تا 8.0 ولت است و این مشخصه با شرط VSS = 0 V بیان شده است. محدوده ورودی پیشنهادی نیز از 0 V تا VDD است.
بله، پیش از ثبت سفارش پارتنامبر را با درخواست خرید خود تطبیق دهید.
TC40H002P یک آی سی چهارگانه NOR دو ورودی با پکیج DIP14، تغذیه پیشنهادی 2.0 تا 8.0 ولت و بازه دمای کاری 40- تا 85 درجه سانتیگراد است. برای دریافت قیمت، موجودی روز و راهنمای ثبت سفارش، با توکل الکترونیک تماس بگیرید و پارتنامبر و تعداد موردنیاز را اعلام کنید.
| Part Number | TC40H002P |
|---|---|
| پکیج | DIP-14 |
