ماژول IPM مدل FSBS10CH60L

توضیحات

خرید و قیمت FSBS10CH60L

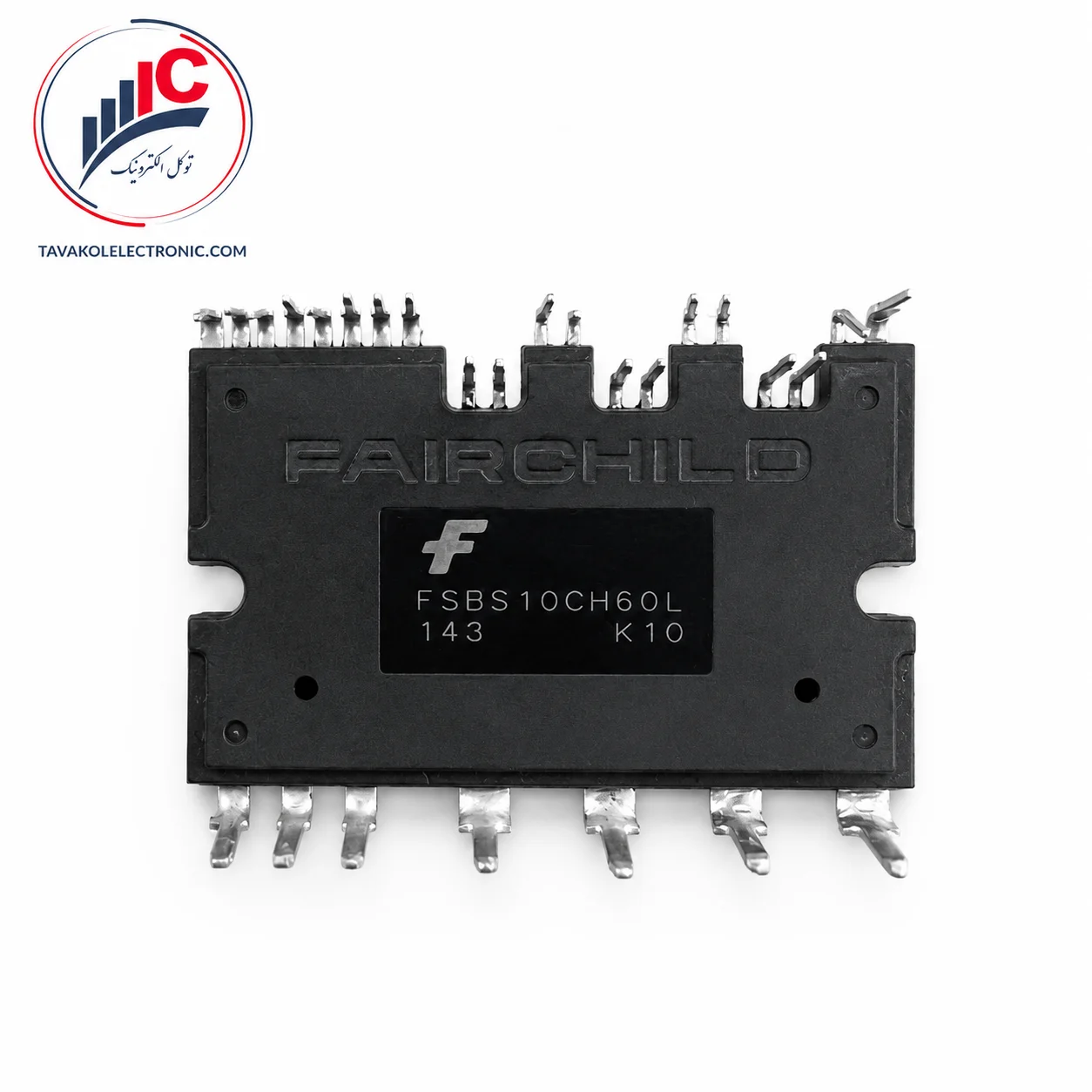

FSBS10CH60L یک ماژول IPM سه‌فاز از خانواده Motion SPM 3 فیرچایلد است که طبقه قدرت IGBT، دیودهای هرزگرد، گیت‌درایورهای High-Side و Low-Side و مدارهای حفاظتی اصلی را در یک مجموعه ۲۷ پایه ارائه می‌کند. این قطعه برای تبدیل توان DC به خروجی AC سه‌فاز در بردهای کنترل موتور سازگار طراحی شده است.

ولتاژ نامی IGBTهای این ماژول ۶۰۰ ولت و جریان نامی هر سوئیچ ۱۰ آمپر است. مقدار ۲۰ آمپر درج‌شده در دیتاشیت، جریان پیک با عرض پالس کمتر از یک میلی‌ثانیه است و نباید به‌عنوان جریان کاری دائم در نظر گرفته شود.

هنگام خرید FSBS10CH60L باید حرف L، پکیج SPM27-BB، تعداد پایه‌ها و فرم نصب قطعه با برد قبلی مطابقت داده شوند. نسخه بدون L دارای کد پکیج دیگری است و شباهت در ولتاژ، جریان و تعداد پایه‌ها به‌تنهایی برای تأیید جایگزینی کافی نیست.

برای دریافت قیمت FSBS10CH60L، استعلام موجودی و سفارش، تصویر واضح نوشته روی قطعه، نمای پایه‌ها، شماره برد و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM فیرچایلد مراجعه کنید.

مشخصات مهم برای خریدار

مشخصات الکتریکی جدول از دیتاشیت خانواده استخراج شده و کد پکیج SPM27-BB از اطلاعات سفارش دقیق نسخه L گرفته شده است.

مزایا و ویژگی‌های مهم محصول

این ماژول شش سوئیچ قدرت و مدارهای راه‌انداز آن‌ها را در یک پکیج قرار می‌دهد؛ در نتیجه برد سازگار به گیت‌درایورهای جداگانه برای هر IGBT نیاز ندارد. این ساختار برای تعمیر بردی که قبلاً همین کد روی آن نصب بوده، شناسایی طبقه قدرت و تعویض قطعه را ساده‌تر می‌کند.

پایه‌های منفی IGBTهای Low-Side با نام‌های NU، NV و NW جدا هستند و امکان سنجش جریان هر سه فاز از طریق شنت‌های خارجی را فراهم می‌کنند. خروجی VFO نیز خطاهای مربوط به افت ولتاژ تغذیه Low-Side و حفاظت اتصال کوتاه را به کنترلر برد گزارش می‌دهد.

حفاظت اتصال کوتاه این محصول طبق دیتاشیت فقط در بخش Low-Side فعال است و برای عملکرد صحیح به مدار شنت و فیلتر خارجی متصل به پایه CSC وابسته خواهد بود. همچنین مدار Bootstrap به دیود، مقاومت و خازن خارجی نیاز دارد.

کاربردهای FSBS10CH60L

این ماژول برای کنترل موتور و تولید خروجی سه‌فاز در بردهای سازگار قابل استفاده است. کاربردهای رسمی و منطقی آن شامل موارد زیر است:

• بردهای اینورتر کنترل موتور
• کنترل موتور القایی AC
• درایو موتور BLDC
• کنترل موتور PMSM
• لوازم خانگی دارای برد اینورتر سازگار
• فن، پمپ و کمپرسور متناسب با ظرفیت مدار
• تجهیزات کنترل موتور صنعتی
• تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

دیتاشیت، برند یا مدل مشخصی از کولر، یخچال یا لباس‌شویی را به‌عنوان کاربرد انحصاری معرفی نمی‌کند؛ بنابراین سازگاری باید از روی شماره برد، پین‌آوت و مدار جانبی بررسی شود.

برای مشاهده مدل‌های دیگر این گروه می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید

پیش از سفارش FSBS10CH60L موارد زیر را بررسی کنید:

• نوشته کامل بدنه باید شامل حرف L باشد.
• پکیج قطعه باید با SPM27-BB و فرم برد مطابقت داشته باشد.
• تعداد و چیدمان پایه‌های کنترل و قدرت بررسی شود.
• محل پایه‌های P، U، V، W، NU، NV و NW تطبیق داده شود.
• شماره PCB و مدل دستگاه ثبت شود.
• دیود، مقاومت و خازن‌های Bootstrap آزمایش شوند.
• مدار شنت جریان و ورودی CSC بررسی شود.
• تغذیه ۱۵ ولت و سیگنال‌های فرمان گیت کنترل شوند.
• اتصال کوتاه موتور یا خرابی بخش خروجی پیش از نصب قطعه جدید رفع شود.

هنگام استعلام، تصویر نوشته روی قطعه، نمای پایه‌ها، شماره برد، مدل دستگاه و تعداد موردنیاز را ارسال کنید. نصب ماژول جدید بدون شناسایی علت خرابی قبلی ممکن است به سوختن مجدد آن منجر شود.

تفاوت FSBS10CH60L با FSBS10CH60

تفاوت تأییدشده این دو کد در اطلاعات سفارش، نوع پکیج است:

هر دو مدل در خانواده ۶۰۰ ولت و ۱۰ آمپر قرار دارند؛ اما حرف L بخشی از پارت‌نامبر رسمی است و حذف آن برای ثبت محصول یا فروش درست نیست. بدون نقشه مکانیکی دقیق نسخه BB و تطبیق تصویر واقعی، نمی‌توان جایگزینی مستقیم دو مدل را تأیید کرد.

جایگزینی این دو نسخه بدون بررسی پین‌آوت، فرم پایه‌ها، ارتفاع نصب و طراحی PCB توصیه نمی‌شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند. خریدار می‌تواند قبل از سفارش، تصویر قطعه قبلی و شماره برد را برای بررسی اولیه کد ارسال کند.

حضور فیزیکی مجموعه در بازار جمهوری تهران و کنترل کامل پسوند محصول پیش از سفارش، احتمال خرید نسخه اشتباه را کاهش می‌دهد.

برای خرید FSBS10CH60L، تعداد موردنیاز و تصویر قطعه قبلی را ارسال کنید تا قیمت و موجودی بررسی شود.

سوالات متداول

FSBS10CH60L چه نوع قطعه‌ای است؟

یک ماژول IPM اینورتر سه‌فاز مبتنی بر IGBT با گیت‌درایور و حفاظت‌های داخلی است.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ آن ۶۰۰ ولت و جریان نامی هر IGBT ۱۰ آمپر است. جریان ۲۰ آمپر فقط مقدار پیک کوتاه‌مدت است.

آیا این قطعه MOSFET است یا IGBT؟

طبقه قدرت این محصول از شش IGBT و دیودهای هرزگرد تشکیل شده است.

آیا دیود Bootstrap داخلی دارد؟

خیر؛ در مدار مرجع خانواده، دیود، مقاومت و خازن Bootstrap به‌صورت خارجی قرار دارند.

آیا حفاظت اتصال کوتاه دارد؟

بله، اما حفاظت اتصال کوتاه طبق دیتاشیت فقط در بخش Low-Side عمل می‌کند.

تفاوت نسخه L با مدل بدون L چیست؟

تفاوت تأییدشده در کد پکیج است؛ نسخه L با SPM27-BB و نسخه پایه با SPM27-BA ثبت شده است.

برای استعلام موجودی چه اطلاعاتی ارسال شود؟

تصویر قطعه، نمای پایه‌ها، شماره PCB، مدل دستگاه و تعداد موردنیاز ارسال شود.

جمع‌بندی و استعلام موجودی

FSBS10CH60L یک ماژول IPM سه‌فاز فیرچایلد با فناوری IGBT، ولتاژ ۶۰۰ ولت، جریان نامی ۱۰ آمپر و پکیج SPM27-BB است. این محصول گیت‌درایورها، حفاظت افت ولتاژ، حفاظت اتصال کوتاه Low-Side و خروجی خطا را در خود جای داده است.

مهم‌ترین نکته هنگام سفارش، حفظ حرف L و تطبیق فرم پکیج و پایه‌ها با برد قبلی است. برای دریافت قیمت روز، بررسی موجودی، خرید عمده یا پیش‌فاکتور FSBS10CH60L با توکل الکترونیک تماس بگیرید.
