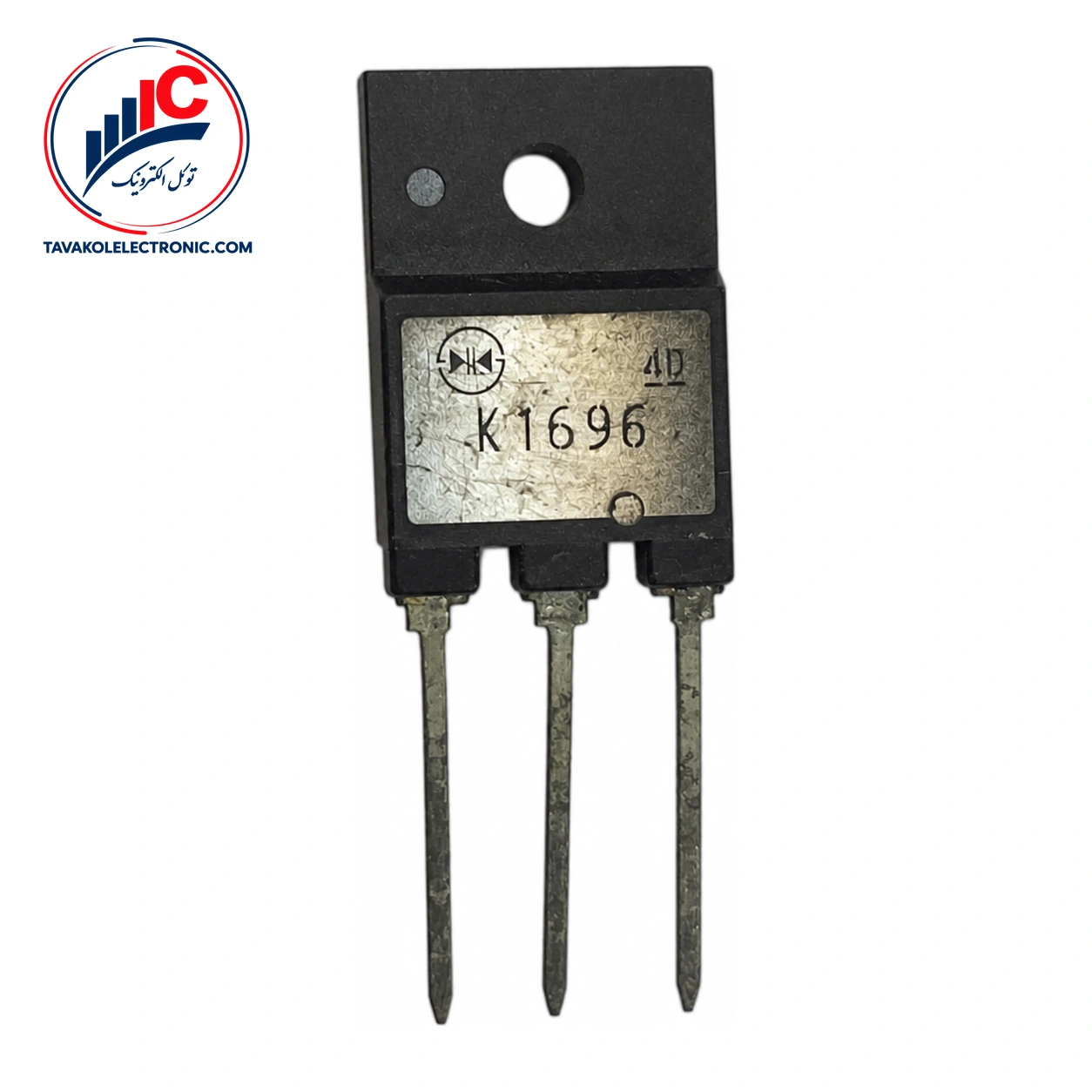

ماسفت 2SK1696

ویژگی‌ها
Part Number2SK1696
پکیجTO-3PML
Channel TypeN-Channel
مشخصات فنیVDS: 500 V, ID: 10 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK1696

2SK1696 یک ماسفت کانال N ساخت شرکت ISC (Inchange Semiconductor) است که در پکیج TO-3PML عرضه می‌شود. این قطعه برای درایو موتور، مبدل DC-DC، کلید قدرت و درایو سلونوئید در نظر گرفته شده است. پیش از سفارش، پارت‌نامبر و مشخصات قطعه را با نیاز مدار خود تطبیق دهید.


مشخصات فنی 2SK1696

این ماسفت دارای ولتاژ شکست درین-سورس حداقل 500 V است. این مقدار با VGS=0، جریان ID برابر 1 mA و دمای کیس 25°C مشخص شده است. مقاومت روشن درین-سورس حداکثر 0.85 Ω است که در VGS=10 V و ID=5 A، در دمای 25°C، اندازه‌گیری شده است.

ولتاژ آستانه گیت در بازه 2.0 تا 4.0 V قرار دارد و با شرایط VDS=VGS و ID=1 mA در دمای 25°C تعریف شده است. جریان درین با ولتاژ گیت صفر نیز حداکثر 250 µA است؛ این مشخصه در VDS=500 V و VGS=0 V، در دمای 25°C، بیان می‌شود.

مشخصه مقدار
نوع کانال N-Channel
پکیج TO-3PML
ولتاژ شکست درین-سورس حداقل 500 V
مقاومت روشن درین-سورس حداکثر 0.85 Ω در VGS=10 V و ID=5 A
مقاومت حرارتی اتصال تا کیس حداکثر 2.5 °C/W

پایه‌های ماسفت 2SK1696 در پکیج TO-3PML

ترتیب پایه‌های پکیج TO-3PML به این صورت است: پایه 1 گیت (Gate)، پایه 2 درین (Drain) و پایه 3 سورس (Source). هنگام نصب یا تعویض، شماره پایه‌ها را با طراحی برد و نقشه مدار تطبیق دهید.

حداکثرهای مجاز شامل ولتاژ درین-سورس 500 V، جریان پیوسته درین 10 A و جریان تک‌پالس درین 30 A هستند. این مقادیر در جدول Absolute Maximum قرار دارند و نباید به‌عنوان شرایط کار عادی یا نقطه کار دائمی استفاده شوند. ولتاژ پیوسته گیت-سورس نیز حداکثر ±30 V است.


کاربردهای این ماسفت در مدار

این قطعه برای مدارهای درایو موتور، مبدل‌های DC-DC، کلیدهای قدرت و درایو سلونوئید کاربرد دارد. هنگام انتخاب، ولتاژ و جریان واقعی مدار، روش نصب و شرایط حرارتی را در کنار مشخصات الکتریکی بررسی کنید.

توان تلفاتی کل حداکثر 50 W در دمای کیس 25°C است و مقاومت حرارتی اتصال تا کیس حداکثر 2.5 °C/W اعلام شده است. حداکثر دمای کاری اتصال 150°C و محدوده دمای نگهداری از 55- تا 150°C است. این مقادیر، به‌ویژه در طراحی‌های توان، باید همراه با شرایط نصب و دفع حرارت در نظر گرفته شوند.

راهنمای انتخاب و نصب 2SK1696

پیش از نصب، پارت‌نامبر دقیق، پکیج TO-3PML و ترتیب پایه‌های Gate، Drain و Source را بررسی کنید. همچنین مشخصات ولتاژ و جریان مدار را با شرایط واقعی کاری مقایسه کنید و مقادیر Absolute Maximum را فقط به‌عنوان حد مجاز در نظر بگیرید، نه نقطه کار دائمی.


قیمت و سفارش 2SK1696

برای خرید ماسفت 2SK1696 می‌توانید قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. این قطعه به‌صورت تکی و تعدادی عرضه می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. سفارش‌ها با ضمانت اصالت کالا و ارسال به سراسر کشور پیگیری می‌شوند.

در زمان ثبت سفارش، بررسی پارت‌نامبر قبل از سفارش انجام دهید تا مدل، پکیج و مشخصات قطعه با نیاز مدار مطابقت داشته باشد. برای دریافت اطلاعات فروش، درخواست استعلام قیمت و موجودی روز خود را ارسال کنید.


سؤالات متداول درباره 2SK1696

2SK1696 چه نوع ماسفتی است؟

این قطعه یک ماسفت کانال N است و در پکیج TO-3PML عرضه می‌شود.

پایه‌های 2SK1696 چگونه قرار گرفته‌اند؟

در پکیج TO-3PML، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.

این قطعه برای چه مدارهایی استفاده می‌شود؟

کاربردهای اعلام‌شده شامل درایو موتور، مبدل DC-DC، کلید قدرت و درایو سلونوئید است.


جمع‌بندی و سفارش 2SK1696

2SK1696 یک ماسفت کانال N با پکیج TO-3PML، ولتاژ شکست درین-سورس حداقل 500 V و مقاومت روشن حداکثر 0.85 Ω در شرایط مشخص‌شده است. ترتیب پایه‌ها، شرایط اندازه‌گیری پارامترها و حدود مجاز را پیش از استفاده بررسی کنید. برای استعلام قیمت و موجودی، خرید تکی یا تعدادی و دریافت پیش‌فاکتور، سفارش خود را با پارت‌نامبر دقیق برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

2SK1696

پکیج

TO-3PML

Channel Type

N-Channel

مشخصات فنی

VDS: 500 V, ID: 10 A
