BUZ11A یک ماسفت کانال N از نوع STripFET ساخت STMicroelectronics است. این قطعه برای سوئیچینگ جریان بالا و سرعت بالا، راه‌انداز سلونوئید و رله، رگولاتورها، مبدل‌های DC-DC و DC-AC، کنترل موتور، تقویت‌کننده‌های صوتی و محیط‌های خودرویی کاربرد دارد.

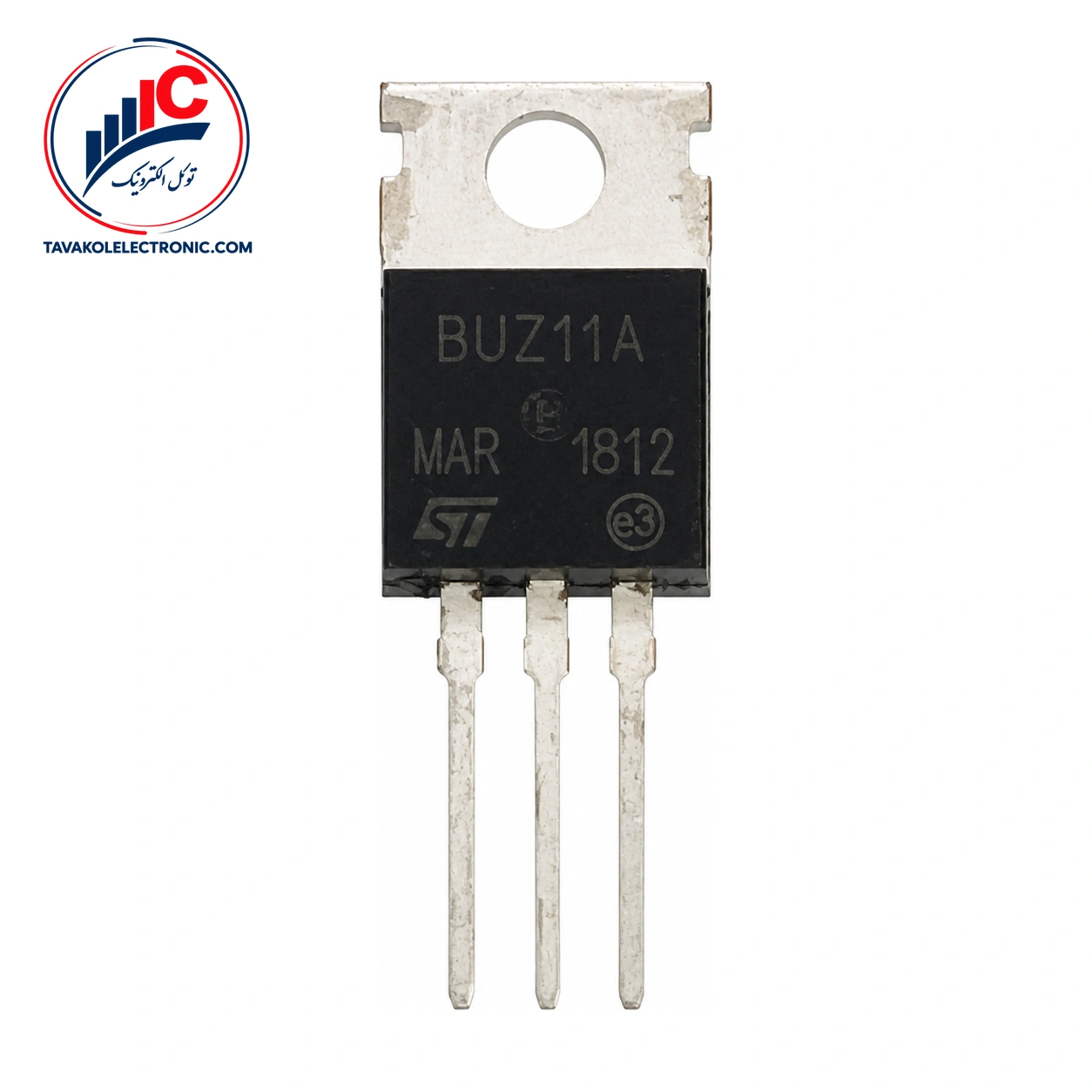

این ماسفت در پکیج TO-220 سه‌پایه عرضه میشود. ترتیب پایه‌ها G(1)، D(2) و S(3) است؛ بنابراین پیش از نصب، تطبیق پارت‌نامبر و آرایش پایه‌ها با طراحی برد اهمیت دارد. برای بررسی گروه قطعات مرتبط، مشاهده ماسفت را نیز ببینید.
مقاومت روشن استاتیک درین-سورس یکی از پارامترهای مهم برای ارزیابی تلفات هنگام هدایت است. مقدار معمولی این مقاومت 0.045 Ω و مقدار حداکثری آن 0.055 Ω است؛ هر دو مقدار در VGS = 10 V و ID = 19 A مشخص شده‌اند.
ولتاژ شکست درین-سورس حداقل 50 V است و این مقدار در ID = 250 µA و VGS = 0 اندازه‌گیری شده است. همچنین 50 V به‌عنوان حد مجاز مطلق ولتاژ درین-سورس با VGS = 0 اعلام شده است.
ولتاژ آستانه گیت بین 2.1 تا 4 V قرار دارد و مقدار معمولی آن 3 V است. این مشخصه در ID = 1 mA و VDS = VGS بیان شده است. ترارسانایی مستقیم نیز حداقل 10 S و مقدار معمولی آن 17 S در VDS = 25 V و ID = 19 A است.
| پارامتر | مقدار |
|---|---|
| نوع قطعه | ماسفت کانال N، STripFET |
| پکیج و پایه‌ها | TO-220، سه‌پایه؛ G(1)، D(2)، S(3) |
| مقاومت روشن معمولی | 0.045 Ω در VGS = 10 V و ID = 19 A |
| مقاومت روشن حداکثری | 0.055 Ω در VGS = 10 V و ID = 19 A |
| ظرفیت ورودی | 1400 pF در VDS = 25 V، f = 1 MHz و VGS = 0 |
ظرفیت ورودی 1400 pF در VDS = 25 V، فرکانس 1 MHz و VGS = 0 اعلام شده است. زمان روشن‌شدن معمولی 18 ns است و در VDD = 30 V، ID = 15 A، RGS = 4.7 Ω و VGS = 10 V اندازه‌گیری شده است. زمان بازیابی معکوس معمولی دیود سورس-درین نیز 85 ns است و شرایط آزمون آن شامل ISD = 26 A، نرخ تغییر جریان 100 A/µs، VDD = 30 V و Tj = 150 °C است.
این قطعه برای مدارهایی مناسب است که به یک ماسفت کانال N در مسیر سوئیچینگ نیاز دارند؛ از جمله راه‌انداز رله و سلونوئید، منابع تغذیه و رگولاتورها، مبدل‌های DC-DC و DC-AC، کنترل موتور و تقویت‌کننده‌های صوتی. هنگام انتخاب، پکیج TO-220، ترتیب پایه‌ها، مشخصات مقاومت روشن و شرایط درایو گیت را با مدار خود تطبیق دهید.
حداکثر جریان پیوسته 26 A در دمای بدنه TC = 25 °C، حداکثر جریان پالسی 104 A و حداکثر دمای پیوند کاری 175 °C هستند. این مقادیر حد مجاز مطلق‌اند و به معنی جریان کاری دائمی یا عملکرد بدون نیاز به مدیریت حرارتی نیستند. حداکثر ولتاژ گیت-سورس نیز ±20 V است و باید از عبور ولتاژ گیت از این محدوده جلوگیری شود.
برای خرید، استعلام قیمت و موجودی روز، از توکل الکترونیک اقدام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای این درخواست فراهم است. ضمانت اصالت کالا و ارسال به سراسر کشور نیز از خدمات فروشگاه است.
پیش از ثبت سفارش، شماره قطعه و پکیج TO-220 را با نیاز مدار تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش و پیگیری حضوری در بازار جمهوری تهران را نیز فراهم می‌کند.
این قطعه یک ماسفت کانال N از نوع STripFET است و در سوئیچینگ جریان بالا، مبدل‌ها، کنترل موتور و راه‌انداز رله کاربرد دارد.
پکیج TO-220 سه‌پایه است و پایه‌ها به‌ترتیب G(1)، D(2) و S(3) قرار دارند.
این ماسفت کانال N با پکیج TO-220، مشخصات سوئیچینگ، مقاومت روشن و کاربردهای متنوعی برای طراحی‌های الکترونیکی دارد. برای دریافت قیمت و موجودی روز، ثبت سفارش یا تأمین تعداد، با توکل الکترونیک تماس بگیرید و پارت‌نامبر و پکیج را پیش از خرید بررسی کنید.
| Part Number | BUZ11A |
|---|---|
| پکیج | TO-220 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 50 V, ID: 26 A |
