ماژول ترانزیستور قدرت مدل QM150DY-HB

توضیحات

معرفی فروشگاهی محصول

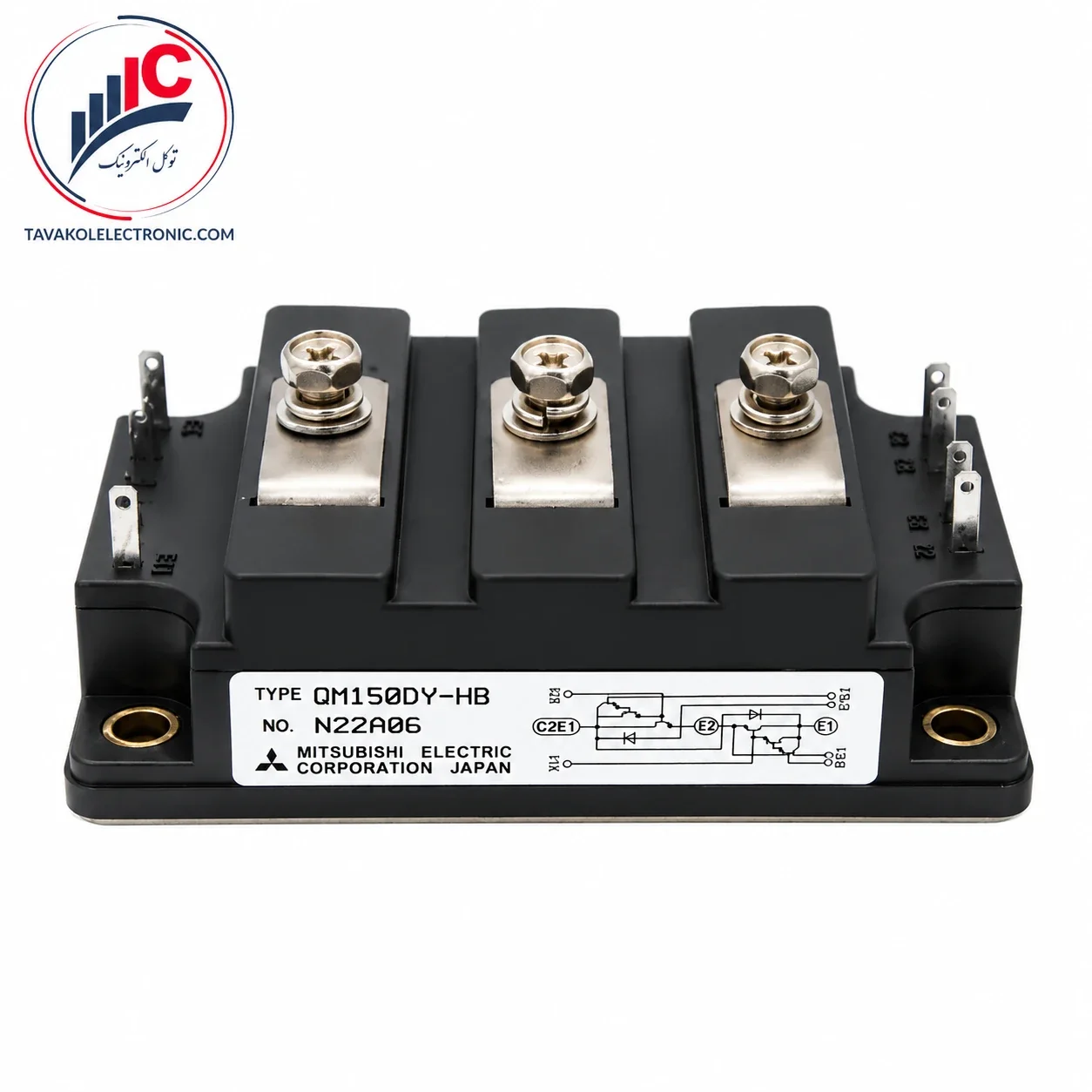

QM150DY-HB یک ماژول ترانزیستور قدرت از برند Mitsubishi Electric است که در خانواده Mitsubishi Transistor Modules قرار می‌گیرد. این قطعه برای کاربردهای High Power Switching طراحی شده و در مدارهایی استفاده می‌شود که کنترل جریان بالا، سوئیچینگ صنعتی، پایداری حرارتی و اطمینان عملکرد اهمیت زیادی دارد.

این ماژول با کلاس کاری 150A / 600V برای تجهیزاتی مانند اینورتر، سروو درایو، کنترلر موتور DC، تجهیزات CNC و NC، دستگاه جوش و مدارهای قدرت صنعتی کاربرد دارد. ساختار ایزوله و پکیج صنعتی این قطعه باعث می‌شود برای نصب روی هیت‌سینک و استفاده در تجهیزات صنعتی مناسب باشد.

برای استعلام قیمت و موجودی QM150DY-HB اورجینال، با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم QM150DY-HB

• ماژول ترانزیستور قدرت ساخت Mitsubishi Electric
• مناسب کاربردهای High Power Switching
• کلاس کاری 150A / 600V
• پکیج ایزوله مناسب نصب روی هیت‌سینک
• مناسب اینورتر، سروو درایو، CNC و کنترل موتور
• قابل استفاده در تجهیزات صنعتی قدیمی‌تر و ماشین‌آلات ژاپنی
• مناسب مدارهای سوئیچینگ قدرت با جریان بالا
• نیازمند بررسی مدار درایو بیس قبل از جایگزینی
• گزینه‌ای تخصصی برای تعمیرکاران بردهای قدرت صنعتی

کاربردهای صنعتی

QM150DY-HB برای تجهیزاتی مناسب است که در آن‌ها سوئیچینگ قدرت، کنترل جریان و پایداری عملکرد در شرایط صنعتی اهمیت دارد.

• اینورترهای صنعتی
• سروو درایو و Servo Drive
• کنترلر موتور DC
• تجهیزات CNC و NC
• دستگاه‌های جوش صنعتی
• منابع تغذیه و مدارهای قدرت
• ماشین‌آلات صنعتی ژاپنی
• تابلوهای کنترل توان
• تعمیرات تخصصی بردهای High Power Switching

جهت مشاهده سایر قطعات مشابه و بررسی گزینه‌های جایگزین، حتماً به صفحه تخصصی  خرید ماژول ترانزیستور  در وب‌سایت توکل الکترونیک مراجعه کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

نکات فنی قبل از خرید

در خرید QM150DY-HB باید توجه شود که این قطعه با ماژول‌های IGBT یا IPM اشتباه گرفته نشود. این محصول در خانواده Mitsubishi Transistor Module قرار می‌گیرد و مدار فرمان آن با بسیاری از ماژول‌های IGBT جدید متفاوت است.

قبل از جایگزینی، باید مواردی مانند پارت‌نامبر دقیق، لیبل قطعه، پین‌آوت، مدار داخلی، ولتاژ، جریان، مدار درایو بیس، ابعاد مکانیکی، محل پیچ‌ها و وضعیت هیت‌سینک بررسی شوند. مشابه بودن ظاهر قطعه برای جایگزینی کافی نیست.

همچنین قبل از نصب قطعه جدید، بهتر است مدار درایو بیس، مقاومت‌های اطراف، اسنابر، فیوزها، خازن‌های قدرت، مسیرهای باس، بار خروجی و علت خرابی قطعه قبلی بررسی شود. اگر علت خرابی مشخص نشود، حتی قطعه سالم و اورجینال نیز ممکن است دوباره آسیب ببیند.

نکته مهم درباره پسوند HB

محصول این صفحه QM150DY-HB است و باید با همین پارت‌نامبر ثبت شود. در خانواده QM150DY مدل‌هایی با پسوندهای مختلف وجود دارند و بعضی از آن‌ها از نظر ولتاژ یا نسخه پکیج تفاوت دارند. برای مثال نسخه‌های دارای عدد 2H معمولاً نباید بدون بررسی دقیق با نسخه HB یکی فرض شوند.

در زمان خرید یا تعویض، حتماً باید کد روی لیبل قطعه، آرایش پایه‌ها، ابعاد، مدار داخلی، ولتاژ و جریان کاری با برد اصلی تطبیق داده شود.

چرا خرید QM150DY-HB از توکل الکترونیک؟

در قطعات صنعتی مانند QM150DY-HB، اصالت کالا و تطبیق فنی اهمیت بسیار زیادی دارد. استفاده از نمونه‌های فیک، ریفر، تعمیری یا ناسازگار می‌تواند باعث سوختن مجدد برد قدرت، خطای سروو، توقف دستگاه CNC، آسیب به موتور، خرابی درایو و افزایش هزینه تعمیرات شود.

توکل الکترونیک تأمین‌کننده قطعات الکترونیک صنعتی، ماژول‌های قدرت، IGBT، IPM، MOSFET، دیود، تریستور و ترانزیستورهای صنعتی است. حضور فیزیکی فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی اصالت کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم می‌کند.

برای خرید QM150DY-HB اورجینال یا دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.

سوالات متداول FAQ

QM150DY-HB چه نوع قطعه‌ای است؟

QM150DY-HB یک ماژول ترانزیستور قدرت ساخت Mitsubishi Electric است که برای کاربردهای High Power Switching در تجهیزات صنعتی استفاده می‌شود.

ولتاژ و جریان QM150DY-HB چقدر است؟

این ماژول در کلاس کاری 600V / 150A شناخته می‌شود و برای مدارهای قدرت صنعتی مانند اینورتر، سروو، CNC، کنترل موتور و دستگاه جوش کاربرد دارد.

آیا QM150DY-HB یک ماژول IGBT است؟

خیر، بهتر است این قطعه را با ماژول IGBT یا IPM اشتباه نگیریم. QM150DY-HB در خانواده Mitsubishi Transistor Module قرار می‌گیرد و برای جایگزینی باید مدار درایو آن بررسی شود.

QM150DY-HB برای چه تجهیزاتی مناسب است؟

این ماژول برای اینورترهای صنعتی، سروو درایو، کنترلر موتور DC، تجهیزات CNC و NC، دستگاه جوش و مدارهای High Power Switching مناسب است.

تفاوت QM150DY-HB با QM150DY-2H چیست؟

این دو مدل در یک خانواده نام‌گذاری نزدیک هستند، اما از نظر کلاس ولتاژ و نسخه فنی می‌توانند تفاوت داشته باشند. بنابراین نباید بدون بررسی دیتاشیت، لیبل، پین‌آوت و مدار اصلی به‌جای هم استفاده شوند.

قبل از تعویض QM150DY-HB چه مواردی باید بررسی شود؟

قبل از تعویض، باید مدار درایو بیس، اسنابر، خازن‌های قدرت، فیوزها، مسیرهای باس، خروجی موتور، هیت‌سینک و علت خرابی قبلی بررسی شود.

آیا می‌توان QM150DY-HB را با یک IGBT جایگزین کرد؟

جایگزینی مستقیم با IGBT معمولاً توصیه نمی‌شود، مگر اینکه مدار درایو، پین‌آوت، ولتاژ، جریان، رفتار سوئیچینگ و شرایط حرارتی کاملاً بررسی و تأیید شده باشد.
