آی سی TC427CPA

معرفی TC427CPA؛ درایور دوگانه ماسفت

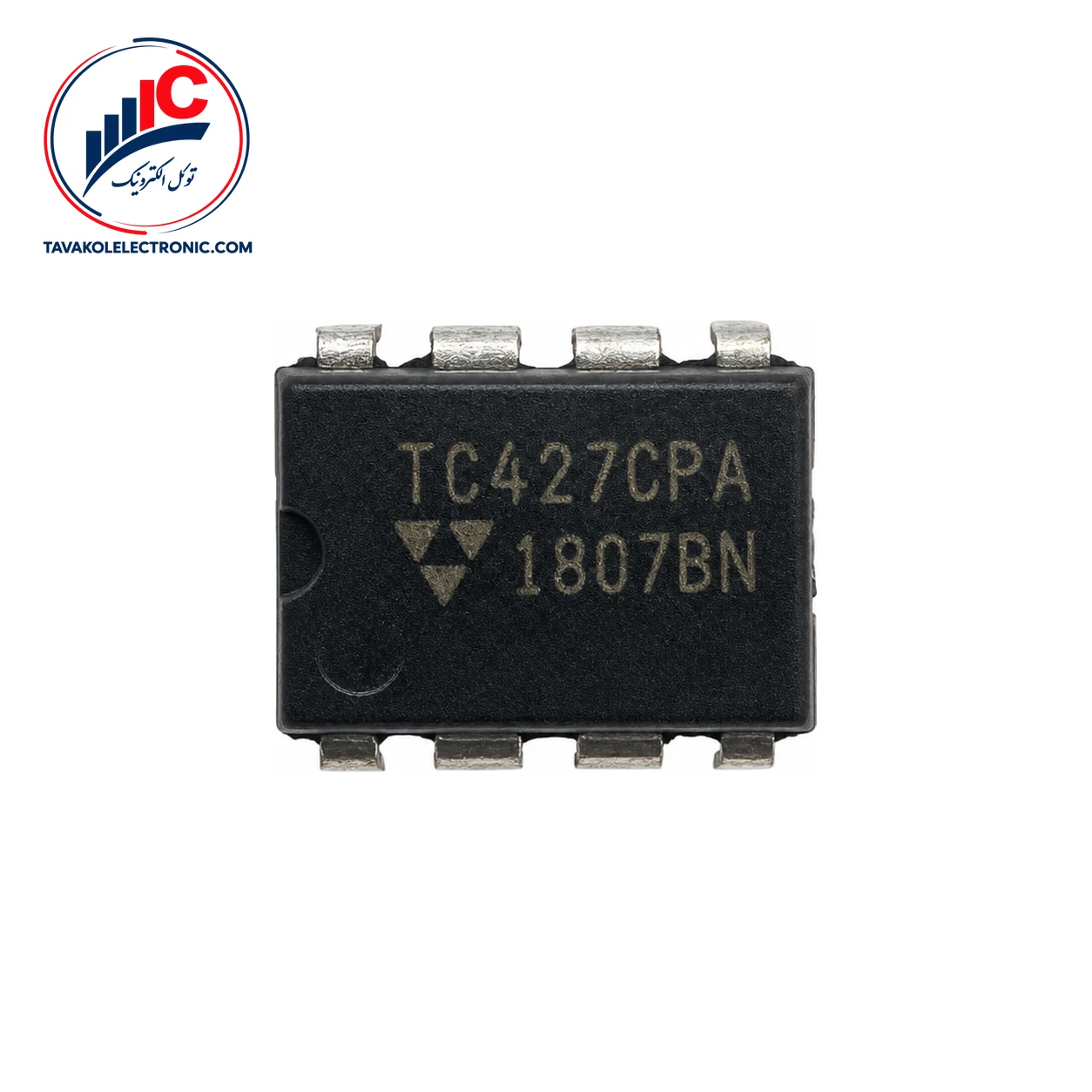

TC427CPA از محصولات Microchip Technology و یک آی‌سی درایور دوگانه پرسرعت CMOS برای ماسفت‌های قدرت است. این قطعه پیکربندی غیرمعکوس‌کننده دارد؛ بنابراین سیگنال ورودی بدون معکوس‌سازی منطقی به خروجی منتقل می‌شود. این ویژگی برای مدارهایی که به درایو مستقیم و سریع ماسفت نیاز دارند، کاربردی است.

ورودی‌های این IC با منطق TTL و CMOS سازگار هستند. محدوده ولتاژ تغذیه کاری آن 4.5 تا 18 ولت است و جریان خروجی پیک آن مقدار معمول 1.5 آمپر دارد. این مشخصات، قطعه را برای طراحی‌هایی که درایو پرسرعت و جریان خروجی مناسب می‌خواهند، به گزینه‌ای قابل بررسی تبدیل می‌کند.

جایگاه TC427CPA در انتخاب قطعه

این آی‌سی در خانواده TC426/TC427/TC428 قرار دارد، اما هنگام خرید باید تطبیق بر اساس پارت‌نامبر کامل انجام شود. نسخه C در محدوده دمای کاری 0 تا +70 درجه سانتی‌گراد تعریف شده و در پکیج پایه‌دار 8-Pin PDIP عرضه می‌شود.

مشخصات فنی مهم TC427CPA

در دمای 25 درجه سانتی‌گراد، زمان صعود و زمان نزول خروجی هرکدام حداکثر 30 نانوثانیه هستند. تأخیر انتشار tD1 حداکثر 50 نانوثانیه و tD2 حداکثر 75 نانوثانیه است؛ بنابراین باید در زمان‌بندی مدار در نظر گرفته شوند.

آستانه حداقل ورودی High برابر 2.4 ولت و آستانه حداکثر ورودی Low برابر 0.8 ولت است. خروجی High حداکثر 25 میلی‌ولت پایین‌تر از VDD و خروجی Low حداکثر 25 میلی‌ولت بالاتر از زمین قرار می‌گیرد. مقاومت خروجی Low نیز در شرایط مشخص‌شده، 6 اهم به‌صورت معمول و 10 اهم به‌عنوان مقدار حداکثر است.

جریان ورودی در شرایط تعیین‌شده و در دمای 25 درجه سانتی‌گراد بین منفی 1 تا مثبت 1 میکروآمپر است. جریان تغذیه با هر دو ورودی در 3 ولت، حداکثر 8 میلی‌آمپر و با هر دو ورودی در صفر ولت، حداکثر 0.4 میلی‌آمپر اعلام شده است.

کاربردهای TC427CPA در مدارهای الکترونیکی

خانواده TC426/TC427/TC428 برای منابع تغذیه سوئیچینگ، راه‌اندازی ترانسفورمر پالسی، درایور خطوط کلاک و درایور کابل کواکسیال در نظر گرفته شده است. ساختار دوگانه، پیکربندی غیرمعکوس‌کننده و ورودی TTL/CMOS، این قطعه را برای مدارهای دارای دو مسیر درایو مناسب می‌کند.

نکته انتخاب و تطبیق TC427CPA

ولتاژ تغذیه کاری 4.5 تا 18 ولت را با حد مطلق +20 ولت اشتباه نگیرید. مقدار +20 ولت فقط یک حد مجاز تنش است و نباید به‌عنوان مشخصه کار عادی استفاده شود. پیش از ثبت سفارش، پارت‌نامبر، پکیج 8-Pin PDIP و محدوده دمایی نسخه C را با برد یا طراحی خود مقایسه کنید.

قیمت و سفارش TC427CPA از توکل الکترونیک

برای استعلام قیمت آی سی و موجودی روز TC427CPA با توکل الکترونیک تماس بگیرید. این قطعه با ضمانت اصالت کالا به‌صورت فروش تکی و تعدادی عرضه می‌شود و برای خرید عمده و تأمین شرکتی نیز امکان هماهنگی وجود دارد. در صورت نیاز، امکان دریافت پیش‌فاکتور و ارسال به سراسر کشور فراهم است.

برای تأمین قطعات موردنیاز مدار، عبارت خرید IC را با کارشناسان فروش مطرح کنید تا پیش از سفارش، پارت‌نامبر و پکیج بررسی شود. توکل الکترونیک در بازار جمهوری تهران حضور فیزیکی دارد و می‌تواند سفارش را بر اساس نیاز اعلام‌شده پیگیری کند.

پرسش‌های متداول درباره TC427CPA

TC427CPA چه نوع قطعه‌ای است؟

این محصول یک درایور دوگانه پرسرعت CMOS برای ماسفت‌های قدرت است و پیکربندی غیرمعکوس‌کننده دارد. ورودی‌های آن با منطق TTL/CMOS سازگار هستند.

پکیج TC427CPA چیست؟

این قطعه در پکیج پایه‌دار 8-Pin PDIP عرضه می‌شود. نوع پکیج را هنگام تطبیق با برد یا طراحی خود بررسی کنید.

محدوده تغذیه و دمای کاری TC427CPA چقدر است؟

ولتاژ تغذیه کاری از 4.5 تا 18 ولت و محدوده دمای کاری نسخه C از 0 تا +70 درجه سانتی‌گراد است. حد مطلق +20 ولت مشخصه کار عادی نیست.

جمع‌بندی و ثبت سفارش

TC427CPA یک درایور دوگانه و غیرمعکوس‌کننده برای راه‌اندازی پرسرعت ماسفت است که ورودی TTL/CMOS، تغذیه کاری 4.5 تا 18 ولت و پکیج 8-Pin PDIP دارد. برای بررسی قیمت، موجودی و امکان تأمین، پارت‌نامبر و نیاز مدار خود را برای توکل الکترونیک ارسال کنید تا سفارش با تطبیق دقیق مشخصات پیگیری شود.
