Name: خرید و قیمت 20D121K وریستور | MOV سری 20D
SKU: 20D121K

توضیحات

وریستور 20D121K با کد کامل MOV-20D121K یک قطعه حفاظتی از نوع MOV یا وریستور اکسید فلزی با ولتاژ وریستور 120V و قطر اسمی ۲۰ میلی‌متر است. این قطعه برای محدودکردن اضافه‌ولتاژهای گذرا و کمک به حفاظت از مدارهای الکترونیکی در برابر پالس‌های ناگهانی ولتاژ استفاده می‌شود. قابلیت تحمل جریان ضربه‌ای بالا و جذب انرژی گذرا، این مدل را به گزینه‌ای قابل بررسی برای تعمیر بردهای الکترونیکی، تجهیزات صنعتی و مدارهای حفاظتی با ولتاژ کاری سازگار تبدیل کرده است.

مشخصات فنی وریستور MOV-20D121K

مهم‌ترین مشخصات این قطعه بر اساس دیتاشیت سری 20D در جدول زیر ارائه شده است:

مشخصه	مقدار
پارت نامبر	`20D121K`
کد کامل دیتاشیت	`MOV-20D121K`
نوع قطعه	`MOV / VDR`
قطر اسمی	`20mm`
ولتاژ وریستور	`120V`
محدوده ولتاژ وریستور	`108–132V`
حداکثر ولتاژ کاری AC	`75VAC`
حداکثر ولتاژ کاری DC	`100VDC`
تلرانس	`±10%`
جریان ضربه‌ای (یک پالس)	`6500A` در `8/20µs`
انرژی قابل تحمل	`55J` در `8/20µs`
ولتاژ کلمپ	`200V` در `100A`
توان نامی	`1W`

کاربرد وریستور MOV سری 20D

وریستورهای سری 20D برای محدودکردن پالس‌های اضافه‌ولتاژ و کمک به محافظت از قطعات حساس الکترونیکی طراحی شده‌اند. کاربردهای قابل بررسی این مدل عبارت‌اند از:

حفاظت از بخش‌های الکترونیکی منابع تغذیه با ولتاژ سازگار
مدارهای کنترلی و تجهیزات الکترونیکی صنعتی
تجهیزات مخابراتی و سیستم‌های ارتباطی
بخش‌های حفاظتی لوازم الکترونیکی و خانگی
محدودکردن اضافه‌ولتاژهای ناشی از کلیدزنی تجهیزات

قابلیت تحمل جریان ضربه‌ای 6500A و انرژی 55J از ویژگی‌های مهم این وریستور هستند. این مقادیر در شرایط آزمون مشخص اندازه‌گیری شده‌اند و برای انتخاب قطعه باید شدت، مدت و تعداد پالس‌های احتمالی مدار نیز بررسی شوند.

انتخاب وریستور 120 ولت سری 20D

هنگام انتخاب وریستور 20D121K باید تفاوت ولتاژ وریستور با حداکثر ولتاژ کاری را در نظر گرفت. مقدار 120V نشان‌دهنده ولتاژ وریستور در جریان آزمون 1mA است؛ درحالی‌که حداکثر ولتاژ کاری مجاز این مدل 75VAC یا 100VDC است.

بنابراین این قطعه برای اتصال مستقیم به برق شهری 220VAC مناسب نیست. هنگام تعویض وریستور آسیب‌دیده، علاوه بر کد و ولتاژ، قطر قطعه، فاصله پایه‌ها، تلرانس و توانایی تحمل جریان ضربه‌ای نیز باید بررسی شوند.

قطر اسمی ۲۰ میلی‌متر و ظرفیت جذب انرژی این مدل برای مقایسه با وریستورهای کوچک‌تر اهمیت دارند؛ اما انتخاب نهایی باید مطابق شرایط واقعی مدار انجام شود.

خرید و قیمت وریستور 20D121K

برای خرید وریستور 20D121K از فروشگاه توکل الکترونیک می‌توانید با اعلام کد دقیق محصول، قیمت و موجودی آن را استعلام کنید.

این مدل برای تعمیرکاران بردهای الکترونیکی، تولیدکنندگان تجهیزات صنعتی و مجموعه‌هایی که به خرید عمده یا سفارش تعدادی وریستور نیاز دارند، قابل بررسی است. پیش از ثبت سفارش، مشخصات فنی قطعه را با نیاز مدار خود مطابقت دهید تا انتخاب دقیق‌تری داشته باشید.

برای مشاهده مدل‌های بیشتر و مقایسه سایزها و ولتاژهای مختلف، وارد دسته‌بندی خرید وریستور شوید.

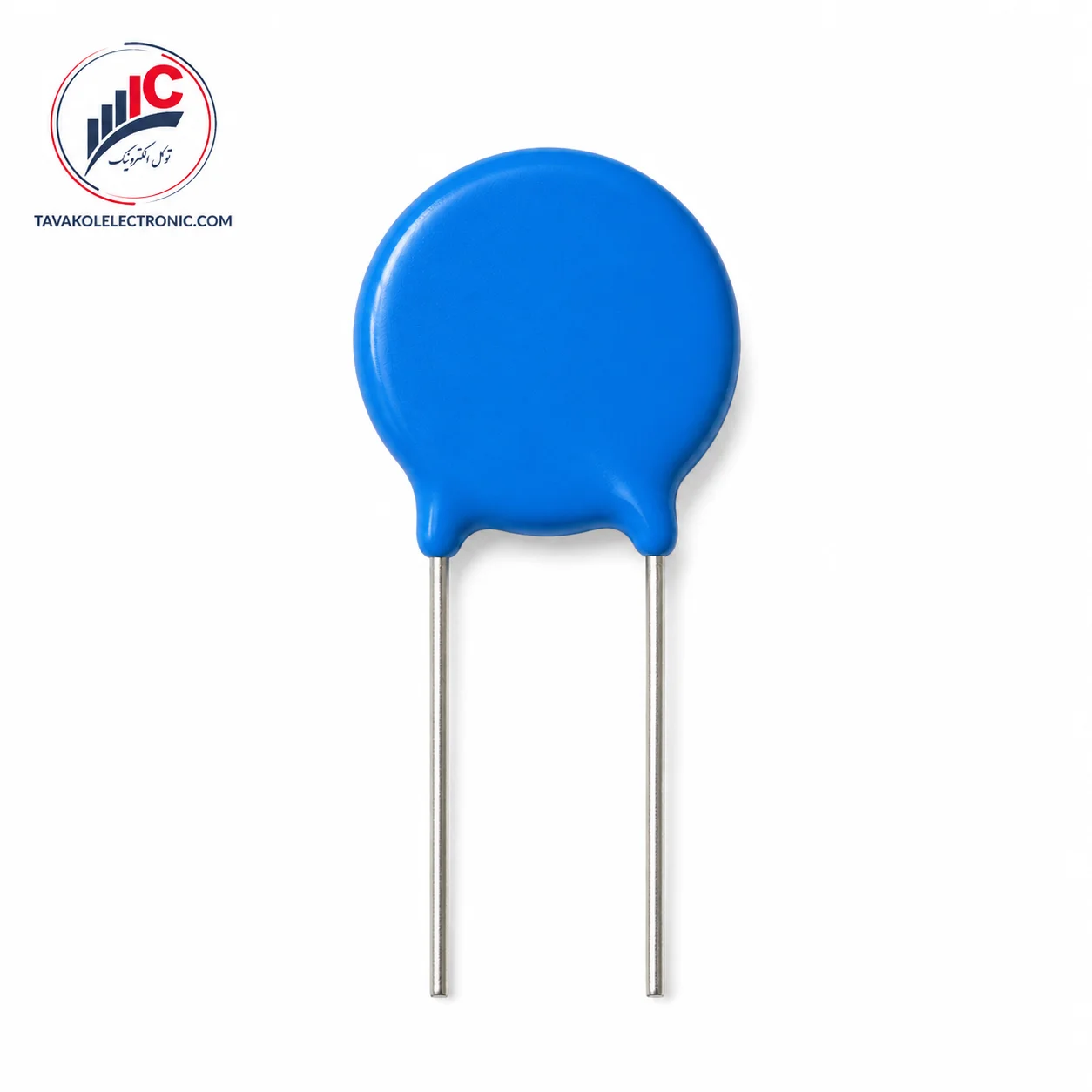

تصویر درج‌شده نمونه عمومی وریستور MOV است؛ کد و مشخصات دقیق محصول مطابق اطلاعات همین صفحه است.
