Name: خرید و قیمت 07D151K وریستور | MOV سری 07D
SKU: 07D151K

توضیحات

وریستور 07D151K یک قطعه حفاظتی از نوع MOV یا وریستور اکسید فلزی با ولتاژ وریستور 150V و قطر اسمی ۷ میلی‌متر است. این قطعه برای محدودکردن اضافه‌ولتاژهای گذرا و کمک به حفاظت از مدارهای الکترونیکی در برابر پالس‌های ناگهانی ولتاژ استفاده می‌شود. وریستور 07D151K با ساختار دیسکی و ابعاد کوچک، گزینه‌ای قابل بررسی برای تعمیر بردهای الکترونیکی، تجهیزات کنترلی و مدارهای حفاظتی با ولتاژ کاری سازگار محسوب می‌شود.

مشخصات فنی وریستور 07D151K

مشخصات اصلی این قطعه بر اساس دیتاشیت مدل استاندارد سری 07D در جدول زیر ارائه شده است:

مشخصه	مقدار
پارت نامبر	`07D151K`
نوع قطعه	`MOV / VDR`
قطر اسمی	`7mm`
ولتاژ وریستور	`150V`
محدوده ولتاژ وریستور	`135–165V`
حداکثر ولتاژ کاری AC	`95VAC`
حداکثر ولتاژ کاری DC	`125VDC`
تلرانس	`±10%`
جریان ضربه‌ای (یک پالس)	`1200A` در `8/20µs`
انرژی قابل تحمل	`9.7J` در `10/1000µs`
ولتاژ کلمپ	`250V` در `10A`
توان نامی	`0.25W`

کاربرد وریستور MOV سری 07D

وریستورهای سری 07D برای محدودکردن پالس‌های اضافه‌ولتاژ و کمک به حفاظت از قطعات حساس الکترونیکی کاربرد دارند. موارد استفاده قابل بررسی برای این مدل عبارت‌اند از:

حفاظت از نیمه‌هادی‌ها مانند ترانزیستور، دیود و آی‌سی
مدارهای کنترلی و تجهیزات اندازه‌گیری
بخش‌های حفاظتی منابع تغذیه با ولتاژ سازگار
جذب اضافه‌ولتاژهای گذرا در مدارهای رله و شیر برقی
بردهای الکترونیکی صنعتی و مصرفی

قابلیت تحمل جریان ضربه‌ای 1200A و انرژی 9.7J از مشخصات مهم این قطعه هستند. این مقادیر در شرایط آزمون تعیین‌شده اندازه‌گیری شده‌اند و هنگام انتخاب وریستور باید شدت، مدت و تعداد پالس‌های احتمالی مدار نیز بررسی شوند.

انتخاب وریستور 150 ولت سری 07D

در انتخاب وریستور 07D151K باید توجه داشت که ولتاژ وریستور با حداکثر ولتاژ کاری قطعه متفاوت است. مقدار 150V نشان‌دهنده ولتاژ وریستور در جریان آزمون 1mA است؛ درحالی‌که حداکثر ولتاژ کاری مجاز این مدل 95VAC یا 125VDC است.

بنابراین این قطعه برای اتصال مستقیم به برق شهری 220VAC مناسب نیست. هنگام تعویض وریستور معیوب، علاوه بر کد محصول، قطر دیسک، ولتاژ کاری، تلرانس و ظرفیت تحمل جریان ضربه‌ای باید بررسی شوند.

قطر اسمی ۷ میلی‌متر برای بردهایی که فضای نصب محدودی دارند اهمیت دارد. بااین‌حال، انتخاب قطعه جایگزین باید بر اساس مشخصات الکتریکی و شرایط واقعی مدار انجام شود.

خرید و قیمت وریستور 07D151K

برای خرید وریستور 07D151K از فروشگاه توکل الکترونیک می‌توانید با اعلام کد دقیق محصول، قیمت و موجودی آن را استعلام کنید.

این مدل برای تعمیرکاران بردهای الکترونیکی، تولیدکنندگان تجهیزات و مجموعه‌هایی که به خرید عمده یا سفارش تعدادی وریستور نیاز دارند، قابل بررسی است. پیش از ثبت سفارش، مشخصات فنی قطعه را با نمونه موردنیاز و شرایط کاری مدار مطابقت دهید تا انتخاب دقیق‌تری داشته باشید.

برای مشاهده مدل‌های بیشتر و مقایسه سایزها و ولتاژهای مختلف، وارد دسته‌بندی خرید وریستور شوید.

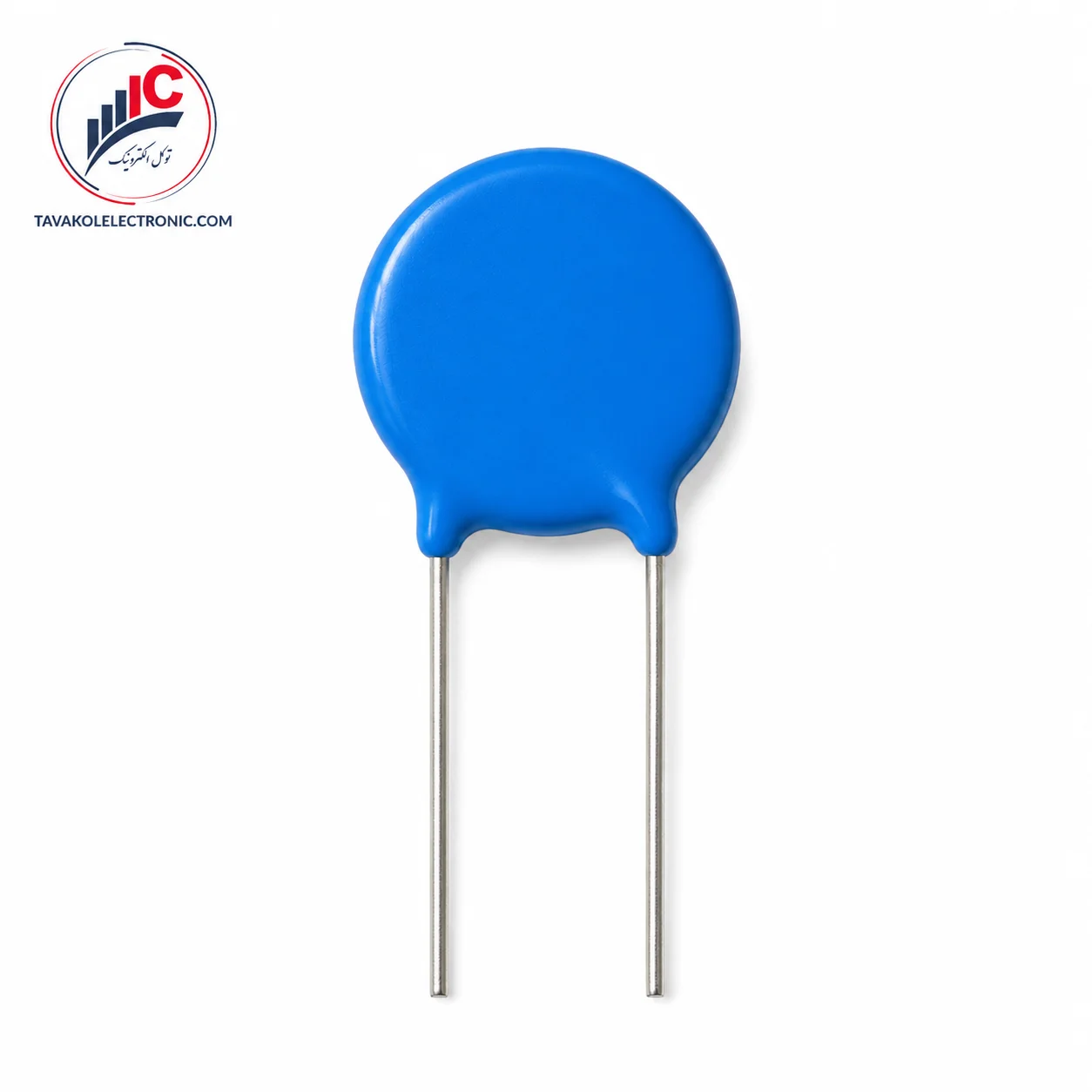

تصویر درج‌شده نمونه عمومی وریستور MOV است؛ کد و مشخصات دقیق محصول مطابق اطلاعات همین صفحه است.
