ماژول IPM مدل PS219A5-AST

توضیحات

خرید و قیمت PS219A5-AST

PS219A5-AST یک ماژول هوشمند قدرت سه‌فاز از برند Mitsubishi Electric است که برای کنترل موتور و ایجاد خروجی سه‌فاز در تجهیزات اینورتری طراحی شده است. این قطعه در خانواده Super Mini DIPIPM قرار دارد و شامل شش کلید قدرت IGBT، دیودهای هرزگرد، مدارهای گیت‌درایو و بخش‌های حفاظتی در یک پکیج یکپارچه است.

مشخصات اصلی این ماژول ولتاژ 600 ولت و جریان نامی 20 آمپر است. وجود پل کامل سه‌فاز درون ماژول باعث کاهش تعداد قطعات مجزا، ساده‌ترشدن طراحی برد و اشغال فضای کمتر در مقایسه با استفاده از IGBTهای جداگانه می‌شود.

پسوند AST بخش مهمی از پارت‌نامبر است و نباید هنگام سفارش حذف شود. این پسوند به نسخه دارای پایه‌های بلند و قابلیت حفاظت دمایی مربوط است. برای خرید PS219A5-AST باید کد کامل، فرم پایه‌ها، ابعاد بدنه و پین‌آوت با قطعه قبلی تطبیق داده شوند.

برای اطلاع از قیمت PS219A5-AST و موجودی روز، تصویر قطعه قبلی، مدل دستگاه، شماره برد و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

مشخصات فنی PS219A5-AST

جریان پیک، حدود دقیق عملکرد حفاظت‌ها، مقاومت حرارتی و فرکانس سوئیچینگ مجاز باید براساس دیتاشیت رسمی همین مدل و شرایط واقعی مدار تعیین شوند.

ویژگی‌ها و مزایای مهم

• یکپارچه‌سازی شش IGBT برای تشکیل پل کامل اینورتر سه‌فاز
• ولتاژ نامی 600 ولت و جریان نامی 20 آمپر
• برخورداری از گیت‌درایورهای داخلی
• مجهز بودن خانواده PS219A به دیودهای Bootstrap داخلی
• دارای دیودهای هرزگرد داخلی برای طبقه اینورتر
• حفاظت در برابر افت ولتاژ تغذیه مدار کنترل
• تشخیص اتصال کوتاه با استفاده از مقاومت شنت خارجی
• برخورداری نسخه AST از حفاظت افزایش دما
• خروجی خطا برای ارسال وضعیت حفاظتی به مدار کنترل
• پکیج فشرده مناسب بردهای دارای محدودیت فضا
• کاهش تعداد قطعات مجزا در طبقه قدرت
• مناسب برای تعمیر بردی که همین کد روی آن نصب شده است

وجود دیود Bootstrap داخلی به معنی حذف خازن‌های Bootstrap نیست. خازن‌ها و سایر قطعات جانبی باید مطابق طراحی برد نصب و هنگام تعمیر بررسی شوند.

کاربردهای PS219A5-AST

این ماژول برای تبدیل ولتاژ DC به خروجی AC سه‌فاز و کنترل موتور در تجهیزات سازگار استفاده می‌شود. مهم‌ترین کاربردهای آن عبارت‌اند از:

• برد کولر گازی اینورتر
• کمپرسورهای دورمتغیر
• ماشین لباس‌شویی اینورتر
• یخچال و فریزرهای مجهز به کمپرسور اینورتر
• درایو موتورهای BLDC و PMSM سازگار
• فن‌ها و پمپ‌های سه‌فاز
• تجهیزات تهویه مطبوع
• درایو موتورهای صنعتی کم‌قدرت
• تجهیزات تبدیل توان سه‌فاز
• تعمیر بردی که ماژول PS219A5-AST روی آن نصب شده است

استفاده این قطعه در یک نوع دستگاه به معنی سازگاری با تمام مدل‌های آن دستگاه نیست. شماره PCB، ولتاژ باس DC، مدار فرمان و نوع موتور باید پیش از خرید بررسی شوند.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید

هنگام سفارش، عبارت کامل PS219A5-AST باید روی قطعه قبلی مشاهده شود. خرید قطعه صرفاً براساس عبارت PS219A5 یا شباهت ظاهری توصیه نمی‌شود؛ زیرا تفاوت پسوند ممکن است باعث تغییر فرم پایه‌ها یا نوع قابلیت حرارتی شود.

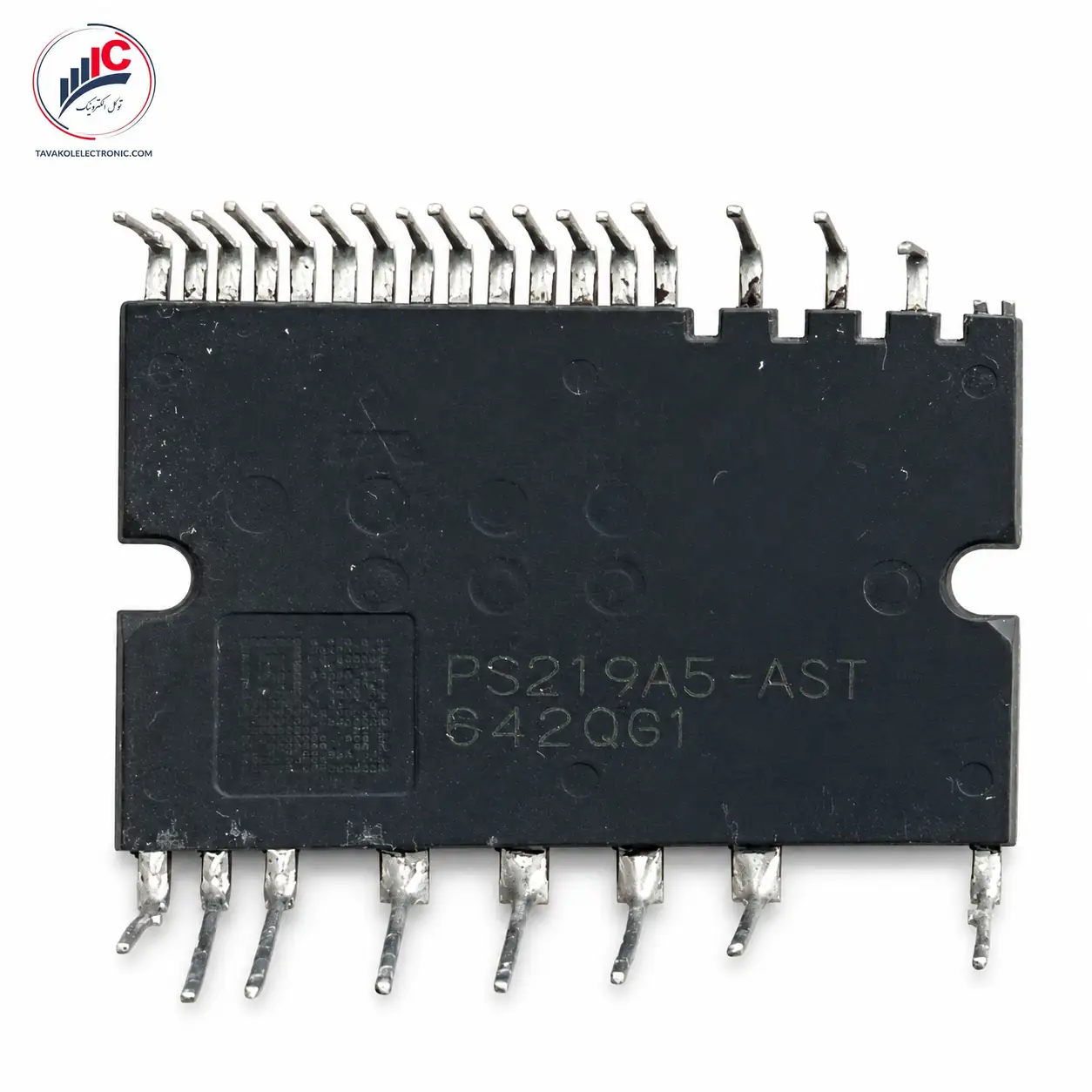

در تصویر محصول، پایه‌های کنترلی و قدرت دارای فاصله و خمیدگی مشخصی هستند. هنگام مقایسه با قطعه قبلی به موارد زیر توجه کنید:

• تطبیق کامل پسوند AST
• تعداد و چینش پایه‌های کنترلی
• فرم و فاصله ترمینال‌های قدرت
• بلند یا کوتاه‌بودن پایه‌ها
• ابعاد بدنه
• شماره و طراحی PCB
• مدل دستگاه و نوع موتور

قبل از نصب ماژول جدید، سلامت مدار گیت‌درایو، تغذیه 15 ولت، خازن‌های Bootstrap، مقاومت شنت، خازن باس DC، خروجی‌های موتور و سیستم دفع حرارت بررسی شود. خرابی یکی از این قسمت‌ها می‌تواند باعث سوختن مجدد ماژول شود.

مدل‌های مشابه ظاهری بدون بررسی پین‌آوت، پکیج و طراحی برد، جایگزین مستقیم PS219A5-AST محسوب نمی‌شوند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، تأمین قطعات شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

مشتری می‌تواند پیش از سفارش، تصویر ماژول قبلی و مشخصات برد را ارسال کند تا کد کامل و شکل پایه‌ها بررسی شوند و احتمال انتخاب نسخه اشتباه کاهش یابد.

برای خرید PS219A5-AST، تصویر قطعه قبلی، شماره برد و تعداد موردنیاز را ارسال کنید تا قیمت و موجودی بررسی شود.

سؤالات متداول

PS219A5-AST چه نوع قطعه‌ای است؟

یک ماژول هوشمند قدرت سه‌فاز مبتنی بر IGBT از خانواده Super Mini DIPIPM میتسوبیشی است.

ولتاژ و جریان PS219A5-AST چقدر است؟

ولتاژ نامی آن 600 ولت و جریان نامی آن 20 آمپر است.

منظور از ساختار 6-Pack چیست؟

یعنی شش IGBT برای تشکیل سه بازوی پل اینورتر سه‌فاز داخل ماژول قرار گرفته‌اند. این عبارت به معنی شش‌پایه‌بودن قطعه نیست.

پسوند AST چه معنایی دارد؟

حرف A به فرم پایه‌بلند و حرف T به نسخه دارای حفاظت افزایش دما اشاره می‌کند. کل پسوند باید هنگام سفارش حفظ شود.

آیا PS219A5-AST دیود Bootstrap داخلی دارد؟

بله؛ خانواده PS219A دارای دیودهای Bootstrap داخلی است. بااین‌حال خازن‌ها و اجزای جانبی مدار Bootstrap همچنان روی برد لازم هستند.

آیا حفاظت اتصال کوتاه دارد؟

خانواده DIPIPM امکان تشخیص اتصال کوتاه در بخش IGBTهای پایین را با استفاده از مقاومت شنت خارجی فراهم می‌کند. سلامت شنت و مدار جانبی باید پیش از نصب بررسی شود.

آیا برای کولر گازی اینورتر مناسب است؟

در بردهای کولر گازی و کمپرسورهای اینورتر سازگار قابل استفاده است، اما مدل دستگاه و شماره PCB باید با قطعه قبلی تطبیق داده شوند.

آیا می‌توان یک IPM بیست آمپر دیگر را جایگزین آن کرد؟

خیر؛ برابربودن ولتاژ و جریان برای جایگزینی کافی نیست. پین‌آوت، مدار داخلی، فرم پایه‌ها و قابلیت‌های حفاظتی باید کاملاً بررسی شوند.

جمع‌بندی و استعلام موجودی

PS219A5-AST یک ماژول IPM سه‌فاز IGBT میتسوبیشی با مشخصات 600 ولت و 20 آمپر است. این قطعه شش IGBT، دیودهای هرزگرد، مدارهای گیت‌درایو، دیودهای Bootstrap و قابلیت‌های حفاظتی را در یک پکیج فشرده ترکیب می‌کند.

مهم‌ترین نکته هنگام خرید، تطبیق کامل کد PS219A5-AST، پسوند AST و فرم پایه‌ها با ماژول قبلی است. برای دریافت قیمت روز، بررسی موجودی و خرید تکی یا عمده با توکل الکترونیک تماس بگیرید.
