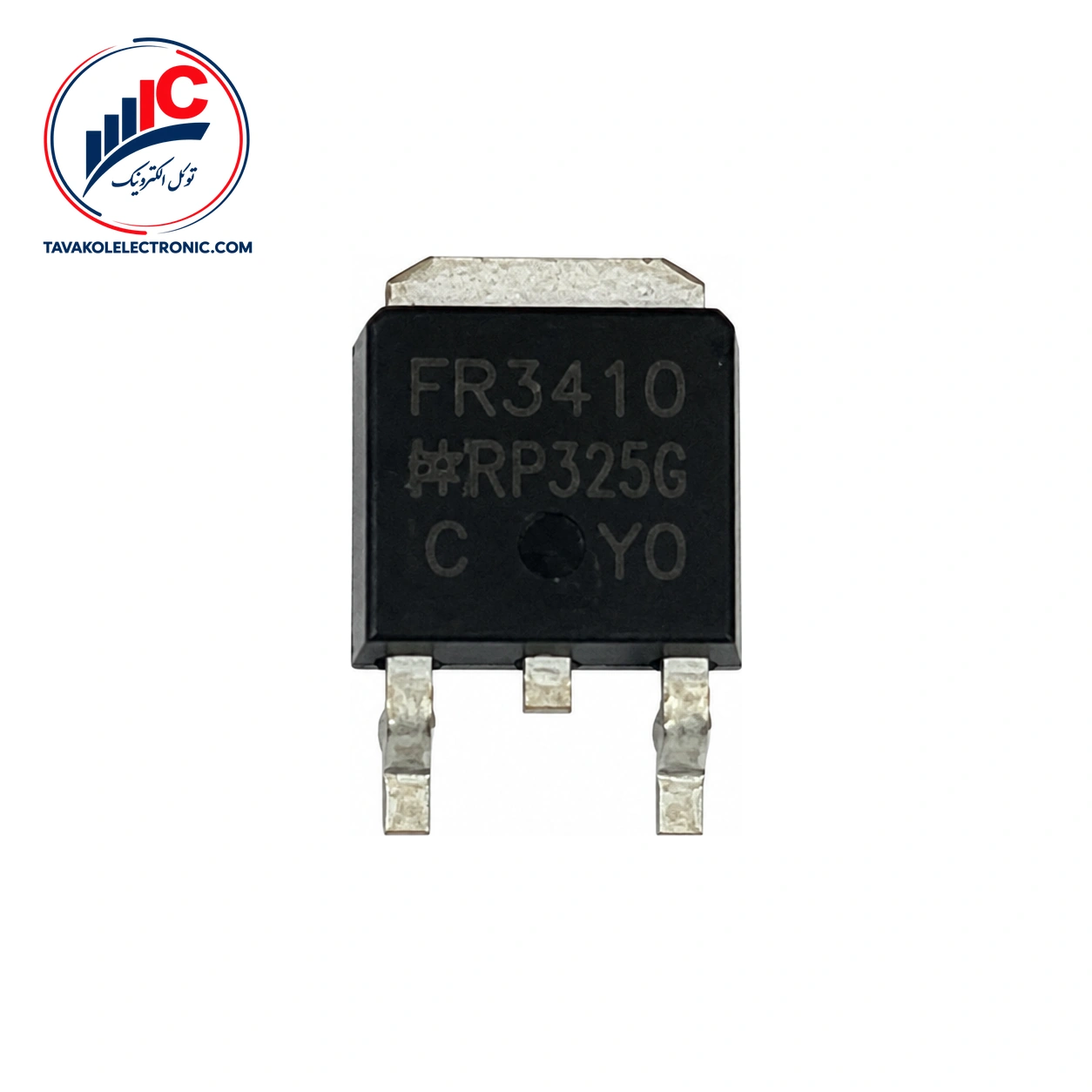

ماسفت IRFR3410 یک ترانزیستور MOSFET کانال N از نوع enhancement-mode است که توسط INCHANGE عرضه میشود. کاربرد اعلام‌شده این قطعه، استفاده در مبدل‌های DC-DC فرکانس بالا است؛ بنابراین هنگام انتخاب، نوع کانال، سطح ولتاژ گیت و شرایط کاری مدار را با نیاز طراحی تطبیق دهید.
در بررسی این قطعه، تفاوت میان مشخصه‌های الکتریکی و محدودیت‌های مطلق اهمیت دارد. مقادیر آزمون‌شده مانند مقاومت روشن و ولتاژ آستانه، با شرایط مشخصی اعلام می‌شوند و نباید بدون توجه به همان شرایط به عملکرد عمومی مدار تعمیم داده شوند.
این ماسفت برای مبدل‌های DC-DC فرکانس بالا در نظر گرفته شده است. ساختار کانال N و enhancement-mode، دو ویژگی اصلی برای بررسی اولیه در مدارهای سوئیچینگ هستند. پیش از سفارش، تطبیق دقیق پارت‌نامبر با طراحی و مدار خود را انجام دهید.
ولتاژ شکست drain-source حداقل 100 V است. این مقدار در دمای 25 درجه سانتی‌گراد، با VGS برابر 0 V و جریان ID برابر 250 μA مشخص شده است. مقاومت روشن drain-source نیز حداکثر 39 mΩ اعلام شده و شرط آزمون آن دمای 25 درجه سانتی‌گراد، VGS برابر 10 V و ID برابر 18 A است.
ولتاژ آستانه گیت در بازه حداقل 2 V تا حداکثر 4 V قرار دارد. این مشخصه در شرایط VDS=VGS و ID برابر 250 μA، در دمای 25 درجه سانتی‌گراد بررسی شده است. همچنین نشتی drain-source حداکثر 20 μA است که با VDS برابر 100 V و VGS برابر 0 V اندازه‌گیری شده است.
| پارامتر | مقدار | شرط آزمون |
|---|---|---|
| نوع قطعه | N-channel enhancement-mode MOSFET | — |
| ولتاژ شکست drain-source | حداقل 100 V | VGS=0 V، ID=250 μA |
| مقاومت روشن drain-source | حداکثر 39 mΩ | VGS=10 V، ID=18 A |
| ولتاژ آستانه گیت | 2 تا 4 V | VDS=VGS، ID=250 μA |
| نشتی drain-source | حداکثر 20 μA | VDS=100 V، VGS=0 V |
ولتاژ drain-source در بخش محدودیت مطلق 100 V و ولتاژ gate-source در همین بخش ±20 V است. این مقادیر حد مجاز هستند و نباید به‌عنوان ولتاژ کاری پیشنهادی یا تنظیم عادی مدار در نظر گرفته شوند. جریان پیوسته drain نیز حداکثر 31 A اعلام شده و استفاده از آن نیازمند بررسی شرایط واقعی مدار و حرارتی است.
حداکثر دمای کاری پیوند 175 درجه سانتی‌گراد و محدوده دمای نگهداری از 55- تا 175 درجه سانتی‌گراد است. نشتی gate-source حداکثر ±0.2 μA، با شرط VGS برابر ±20 V، و ولتاژ مستقیم دیود حداکثر 1.3 V، با شرط IS برابر 18 A و VGS برابر 0 V، اعلام شده‌اند.
برای خرید ماسفت IRFR3410، قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. امکان فروش تکی و تعدادی وجود دارد و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیش‌فاکتور فراهم است.
این قطعه یک MOSFET کانال N از نوع enhancement-mode است و کاربرد اعلام‌شده آن، مبدل‌های DC-DC فرکانس بالا است.
مقدار 100 V در بخش محدودیت مطلق نیز به‌عنوان حداکثر ولتاژ drain-source آمده است؛ این دو مقدار با دو مفهوم متفاوت باید در طراحی بررسی شوند.
خیر. 31 A یک حد مجاز در بخش محدودیت مطلق برای جریان پیوسته drain است و نباید بدون ارزیابی شرایط مدار، دفع حرارت و سایر عوامل طراحی به‌عنوان جریان کاری عادی استفاده شود.
این ماسفت کانال N برای مبدل‌های DC-DC فرکانس بالا معرفی شده و از مشخصه‌های مهم آن می‌توان به ولتاژ شکست حداقل 100 V، مقاومت روشن حداکثر 39 mΩ و ولتاژ آستانه 2 تا 4 V اشاره کرد. برای انتخاب نهایی، شرایط درایو گیت، جریان موردنیاز، وضعیت حرارتی و محدودیت‌های مدار را با مشخصات فوق تطبیق دهید.
برای استعلام قیمت، بررسی موجودی و ثبت سفارش با توکل الکترونیک تماس بگیرید. تطبیق پارت‌نامبر پیش از سفارش انجام میشود تا قطعه انتخاب‌شده با نیاز پروژه هماهنگ باشد.
| Part Number | IRFR3410 |
|---|---|
| پکیج | DPAK |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 31 A |
