خرید و قیمت GIPL14K60 / STGIPL14K60

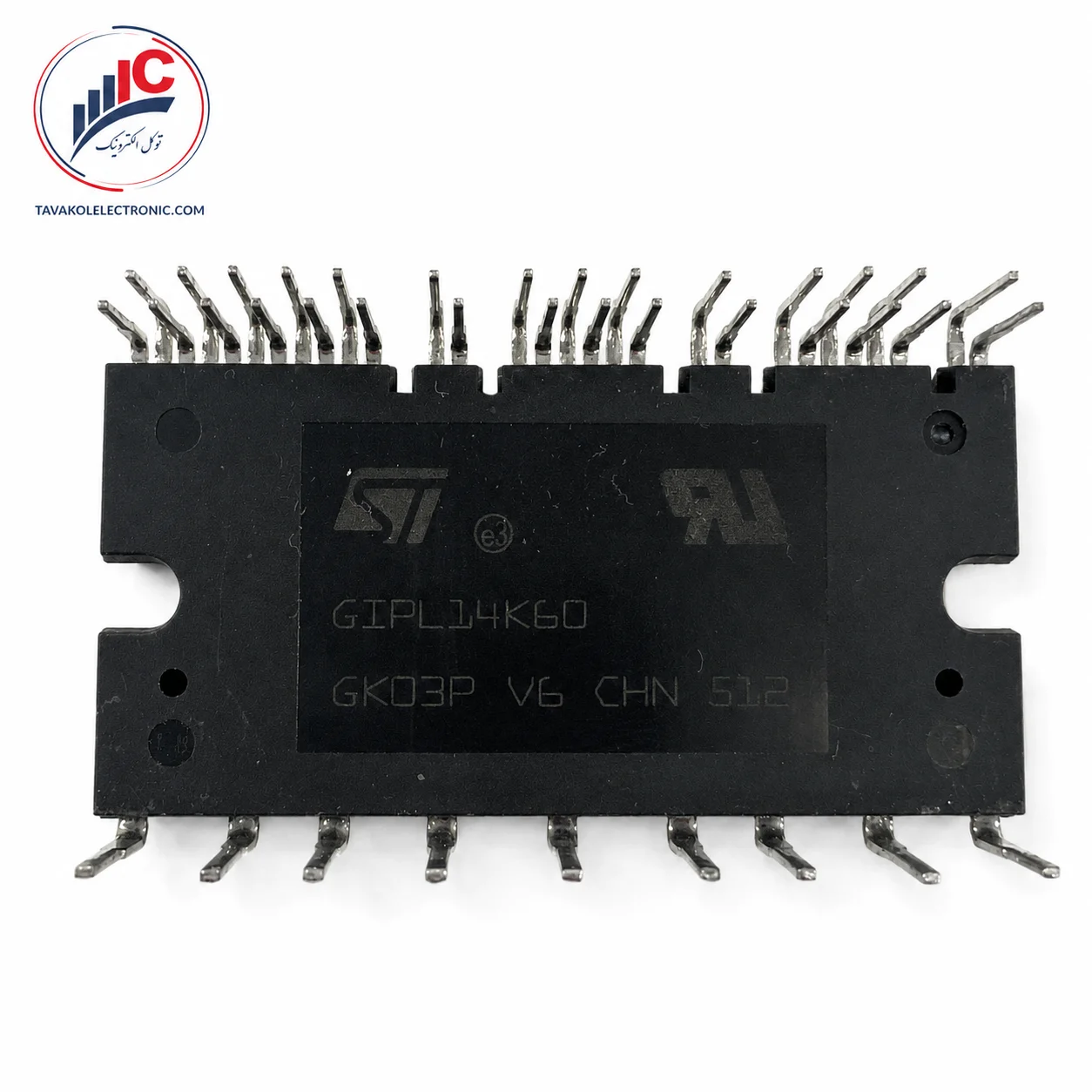

GIPL14K60 مارکینگ بدنه ماژول قدرت هوشمند STGIPL14K60 از برند STMicroelectronics است. این محصول از خانواده SLLIMM بوده و یک پل اینورتر کامل سه‌فاز را برای راه‌اندازی و کنترل موتور در یک پکیج یکپارچه ارائه می‌کند.

در ساختار داخلی STGIPL14K60 شش IGBT قدرت، دیودهای هرزگرد، مدارهای درایور High-Side و Low-Side و بخش‌هایی از مدار حفاظت قرار گرفته‌اند. این طراحی تعداد قطعات مجزای طبقه قدرت را کاهش می‌دهد و امکان کنترل موتور سه‌فاز را با فضای کمتر روی برد فراهم می‌کند.

برای خرید GIPL14K60 می‌توانید هر دو عبارت GIPL14K60 و STGIPL14K60 را هنگام استعلام اعلام کنید. اگر روی قطعه قبلی فقط کد کوتاه GIPL14K60 دیده می‌شود، این موضوع طبیعی است؛ زیرا کارخانه پیشوند ST را در مارکینگ بدنه درج نکرده است.

قیمت STGIPL14K60 براساس موجودی، تعداد سفارش، وضعیت نو یا استوک، سلامت پایه‌ها و شرایط بازار تعیین می‌شود. با توجه به قدیمی و Obsolete بودن این مدل، موجودی آن ممکن است محدود یا متغیر باشد.

برای استعلام قیمت روز می‌توانید تصویر قطعه قبلی، تعداد موردنیاز و شماره برد دستگاه را برای توکل الکترونیک ارسال کنید. امکان فروش تکی و تعدادی، تأمین سفارش تعمیرکاران و شرکت‌ها، صدور پیش‌فاکتور و ارسال به سراسر کشور وجود دارد.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات فنی خلاصه STGIPL14K60

مشخصه	مقدار
سازنده	STMicroelectronics
کد رسمی سفارش	STGIPL14K60
مارکینگ روی بدنه	GIPL14K60
نوع قطعه	ماژول IPM سه‌فاز SLLIMM
عنصر قدرت	IGBT همراه دیود هرزگرد
ولتاژ کلکتور–امیتر	600V
جریان پیوسته	15A در دمای کیس 25°C
جریان پالسی	30A
تحمل اتصال کوتاه	5µs در شرایط اعلام‌شده دیتاشیت
پکیج	SDIP-38L Option A، تعداد 38 پایه

ولتاژ پیشنهادی باس DC در شرایط کار عادی حداکثر 400 ولت است. مقدار 450 ولت در دیتاشیت به‌عنوان حداکثر مطلق ولتاژ تغذیه و 500 ولت به‌عنوان ولتاژ لحظه‌ای یا Surge اعلام شده و نباید ولتاژ دائمی کار در نظر گرفته شود.

ویژگی‌ها و مزایای GIPL14K60

ماژول GIPL14K60 یک اینورتر سه‌فاز کامل برای کنترل موتورهای AC، BLDC و PMSM فراهم می‌کند. استفاده از IGBTهای مقاوم در برابر اتصال کوتاه و مدارهای کنترلی اختصاصی ST، این محصول را برای بردهای قدرت لوازم خانگی و تجهیزات تهویه مناسب کرده است.

ویژگی‌های اصلی محصول عبارت‌اند از:

پل اینورتر کامل سه‌فاز 600 ولت
شش IGBT قدرت و دیود هرزگرد داخلی
جریان نامی 15 آمپر در دمای کیس 25 درجه
ورودی‌های سازگار با منطق 3.3، 5 و 15 ولت
دیودهای بوت‌استرپ داخلی
قابلیت Interlocking برای کاهش خطر روشن‌شدن هم‌زمان بازوها
حفاظت افت ولتاژ تغذیه درایورها
قابلیت Smart Shutdown
مقایسه‌گرهای داخلی برای تشخیص اضافه‌جریان
تقویت‌کننده عملیاتی داخلی برای اندازه‌گیری پیشرفته جریان
ترمیستور NTC داخلی 5 کیلو‌اهم
بستر DBC با مقاومت حرارتی پایین
تحمل عایقی 2500Vrms به‌مدت یک دقیقه
امکان کار با فرکانس PWM تا 20kHz

پکیج DBC ماژول به انتقال بهتر حرارت کمک می‌کند، اما این ویژگی جایگزین هیت‌سینک و خمیر حرارتی مناسب نیست.

حفاظت‌های داخلی STGIPL14K60

STGIPL14K60 دارای حفاظت افت ولتاژ برای تغذیه مدارهای High-Side و Low-Side است. افت بیش از حد ولتاژ تغذیه می‌تواند باعث روشن‌شدن ناقص IGBT شود؛ بنابراین ماژول در چنین شرایطی خروجی را غیرفعال می‌کند.

حفاظت اضافه‌جریان با استفاده از مقایسه‌گرهای داخلی و مقاومت‌های شنت خارجی اجرا می‌شود. در صورت تشخیص خطا، عملکرد Smart Shutdown خروجی‌ها را خاموش کرده و وضعیت خطا را از طریق پایه SD/OD به کنترلر اعلام می‌کند.

مدار Interlocking داخلی نیز خطر روشن‌شدن هم‌زمان IGBTهای بالا و پایین را کاهش می‌دهد؛ بااین‌حال، دیتاشیت همچنان ایجاد حداقل یک میکروثانیه زمان مرده توسط کنترلر را توصیه می‌کند.

ترمیستور NTC داخلی با مقاومت نامی 5 کیلو‌اهم در دمای 25 درجه برای پایش حرارتی ماژول در نظر گرفته شده است.

کاربردهای GIPL14K60

این ماژول برای کاربردهای زیر طراحی شده است:

برد اینورتر ماشین لباس‌شویی
مدار کنترل موتور خشک‌کن
برد کمپرسور یخچال و فریزر
کولر گازی و سیستم‌های تهویه
موتور فن سه‌فاز
پمپ‌های دورمتغیر
ماشین خیاطی دارای کنترل دور
کمپرسورهای اینورتر
موتورهای BLDC و PMSM
موتورهای القایی سه‌فاز
تعمیر بردی که GIPL14K60 روی آن نصب شده است

وجود این قطعه در یک گروه دستگاه به معنی سازگاری آن با تمام مدل‌های همان دستگاه نیست. پارت‌نامبر قبلی، پسوند، شماره برد، پین‌آوت و مشخصات موتور باید پیش از سفارش بررسی شوند.

نکات مهم پیش از سفارش

پیش از خرید و نصب موارد زیر را کنترل کنید:

کد روی بدنه دقیقاً GIPL14K60 باشد.
کد رسمی محصول STGIPL14K60 در نظر گرفته شود.
نبود پیشوند ST روی بدنه به‌عنوان مغایرت تلقی نشود.
قطعه قبلی پسوند -S نداشته باشد.
پکیج SDIP-38L Option A با محل نصب مطابقت داشته باشد.
تعداد، فاصله و جهت پایه‌ها بررسی شود.
کدهای GK03P، V6 و 512 با پارت‌نامبر اشتباه گرفته نشوند.
موتور یا کمپرسور اتصال کوتاه یا نشتی به بدنه نداشته باشد.
پل دیود و خازن باس DC آزمایش شوند.
تغذیه مدار کنترل در محدوده 13.5 تا 18 ولت باشد.
مقاومت‌های شنت و مدار تشخیص جریان سالم باشند.
زمان مرده حداقل یک میکروثانیه ایجاد شود.
فرکانس PWM بیشتر از 20 کیلوهرتز نباشد.
علت خرابی ماژول قبلی پیش از نصب قطعه جدید مشخص شود.

تنها شباهت ظاهری یا یکسان‌بودن ولتاژ و جریان برای انتخاب جایگزین کافی نیست. نوع پکیج، پین‌آوت، منطق ورودی و مدارهای حفاظتی باید کاملاً تطبیق داده شوند.

نصب و خنک‌کاری صحیح

GIPL14K60 هنگام راه‌اندازی موتور گرما تولید می‌کند و باید با خمیر حرارتی استاندارد روی هیت‌سینک مناسب نصب شود. سطح تماس باید تمیز، صاف و بدون باقی‌مانده خمیر خشک‌شده باشد.

فشار پیچ‌ها باید یکنواخت باشد تا بدنه ماژول تاب برندارد. پایه‌ها نیز نباید با فشار زیاد خم یا کشیده شوند. لحیم‌کاری طولانی با دمای بیش از حد ممکن است به پایه‌ها یا اتصالات داخلی آسیب بزند.

خازن‌های باس، خازن‌های بای‌پس و مقاومت‌های شنت باید تا حد امکان نزدیک پایه‌های ماژول قرار داشته باشند. طولانی‌بودن مسیرهای قدرت و تشخیص جریان می‌تواند موجب نویز، افزایش ولتاژ لحظه‌ای یا فعال‌شدن اشتباه حفاظت شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت و موجودی GIPL14K60 و STGIPL14K60، فروش تکی و تعدادی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

برای کاهش احتمال سفارش اشتباه می‌توانید تصویر واضح قطعه قبلی، نمای کامل پایه‌ها، شماره برد و مدل دستگاه را ارسال کنید. در تطبیق اولیه، هم کد رسمی STGIPL14K60 و هم مارکینگ GIPL14K60 بررسی می‌شوند.

با توجه به منسوخ‌شدن این مدل، بررسی اصالت، وضعیت پایه‌ها و شرایط نگهداری قطعه پیش از نصب اهمیت بیشتری دارد.
