PS21267-AP یک ماژول هوشمند قدرت سهفاز از برند Mitsubishi Electric است که برای راهاندازی موتورهای سهفاز کوچک در مدارهای اینورتر طراحی شده است. این قطعه شش IGBT، دیودهای هرزگرد، مدارهای گیتدرایو و بخشهای حفاظتی را در یک پکیج فشرده و عایقشده DIP-IPM قرار میدهد.
ولتاژ نامی این ماژول 600 ولت و جریان نامی هر IGBT آن 30 آمپر است. جریان پیک لحظهای نیز تحت شرایط دیتاشیت به 60 آمپر میرسد. به همین دلیل PS21267-AP برای تعمیر بردهای اینورتر و کنترل موتورهایی که دقیقاً با همین پارتنامبر طراحی شدهاند، انتخابی تخصصی محسوب میشود.
پسوند AP هنگام خرید اهمیت زیادی دارد. PS21267-P نسخه پایهکوتاه و PS21267-AP نسخه پایهبلند این خانواده است. مشخصات اصلی الکتریکی آنها مشابه است، اما تفاوت طول پایه میتواند روی مونتاژ برد، ارتفاع قطعه و نحوه اتصال به هیتسینک اثر بگذارد.
برای اطلاع از قیمت PS21267-AP، موجودی و شرایط خرید تکی یا عمده میتوانید تصویر واضح نوشته روی قطعه، نمای پایهها، شماره برد و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. بررسی این موارد قبل از سفارش، احتمال خرید مدل اشتباه را کاهش میدهد.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
برای مشاهده مدلهای دیگر میتوانید به دسته خرید ماژول IPM مراجعه کنید.
در ماژولهای IPM، یکسانبودن ولتاژ و جریان به معنی جایگزینی مستقیم نیست. تفاوت پسوند، فرم پایهها، پینآوت، منطق فرمان، مدار حفاظتی یا مشخصات حرارتی میتواند مانع نصب صحیح قطعه شود.
خرید براساس کد کامل PS21267-AP مزایای زیر را دارد:
توکل الکترونیک امکان استعلام موجودی، دریافت قیمت روز، فروش تکی و تعدادی، خرید عمده، تأمین شرکتی، صدور پیشفاکتور و ارسال به سراسر کشور را فراهم میکند.
برای ثبت سفارش مطمئنتر بهتر است اطلاعات زیر ارسال شود:
ارسال تصویر قطعه قبلی به کارشناسان فروش کمک میکند تفاوت نسخه پایهبلند و پایهکوتاه پیش از نهاییشدن سفارش بررسی شود.
| مشخصه | مقدار |
|---|---|
| برند | Mitsubishi Electric |
| پارتنامبر | PS21267-AP |
| نوع قطعه | ماژول هوشمند قدرت DIP-IPM |
| ساختار قدرت | اینورتر سهفاز 6-Pack |
| فناوری کلید قدرت | IGBT کمتلفات CSTBT |
| ولتاژ کلکتور–امیتر | 600V |
| جریان نامی هر IGBT | 30A در TC=25°C |
| جریان پیک هر IGBT | 60A، کمتر از 1ms |
| ولتاژ معمول باس DC | 300V |
| حداکثر باس پیشنهادی | 400V |
| حداکثر ولتاژ باس مطلق | 450V |
| ولتاژ Surge باس | 500V |
| کلاس ورودی کاربرد | 100 تا 200Vac |
| تغذیه معمول مدار کنترل | 15V |
| محدوده پیشنهادی تغذیه کنترل | 13.5 تا 16.5V |
| محدوده تغذیه Bootstrap | 13 تا 18.5V |
| رابط فرمان | سازگار با منطق 3.3V و 5V |
| منطق ورودی | High-Active |
| حداکثر فرکانس PWM پیشنهادی | 20kHz |
| جریان RMS در 5kHz | حدود 19A تحت شرایط دیتاشیت |
| جریان RMS در 15kHz | حدود 11.6A تحت شرایط دیتاشیت |
| حداقل Dead-Time پیشنهادی | 2µs |
| حفاظت اتصال کوتاه | برای IGBTهای بخش پایین |
| حفاظت افت ولتاژ | برای بخش بالا و پایین |
| خروجی اعلام خطا | FO با نیاز به Pull-Up خارجی |
| قابلیت Bootstrap | دارد |
| تعداد پایه | 26 پایه |
| نوع پایه | پایهبلند |
| نوع نصب | Through-Hole روی PCB |
| ابعاد بدنه | حدود 79×31 میلیمتر |
| ولتاژ عایقی | 2500Vrms برای یک دقیقه |
| دمای کاری کیس | 20- تا 100+ درجه سانتیگراد |
| دمای نگهداری | 40- تا 125+ درجه سانتیگراد |
| وزن تقریبی | 54 گرم |
| نوع پکیج | Transfer-Mold عایقشده |
| تأییدیه | UL، شماره E80276 |
جریان 30 آمپر، ریتینگ هر IGBT در شرایط مشخص دیتاشیت است و نباید بهعنوان جریان دائمی موتور در هر شرایطی در نظر گرفته شود. جریان واقعی قابلاستفاده به فرکانس PWM، دمای کیس، ظرفیت هیتسینک، ولتاژ باس، نوع موتور و طراحی برد بستگی دارد.
این ماژول برای کنترل موتورهای سهفاز کوچک در کلاس ورودی 100 تا 200 ولت AC معرفی شده است. مهمترین کاربردهای آن عبارتاند از:
دیتاشیت برای این قطعه توان موتور ثابتی برحسب کیلووات تعیین نکرده است. انتخاب نهایی باید براساس جریان واقعی موتور، شرایط راهاندازی، فرکانس سوئیچینگ، دمای کاری و سیستم خنککننده انجام شود.
| مدل | نوع پایه |
| PS21267-P | پایهکوتاه |
| PS21267-AP | پایهبلند |
تفاوت اصلی این دو مدل در طول پایهها است. استفاده از PS21267-P بهجای PS21267-AP ممکن است باعث نامناسبشدن ارتفاع نصب، قرارگیری اشتباه روی برد یا مشکل در اتصال ماژول به هیتسینک شود.
بنابراین حتی اگر مشخصات الکتریکی دو نسخه مشترک باشد، جایگزینی آنها باید پس از بررسی نقشه مکانیکی و شرایط مونتاژ انجام شود.
PS21267-AP دارای حفاظت افت ولتاژ برای درایورهای بخش بالا و پایین است. اگر تغذیه گیتدرایو از محدوده مجاز پایینتر بیاید، بخش مربوطه برای جلوگیری از عملکرد نامطمئن IGBT خاموش میشود.
حفاظت اتصال کوتاه فقط برای IGBTهای بخش پایین در نظر گرفته شده است. این حفاظت با کمک مقاومت شنت و فیلتر RC خارجی عمل میکند. در صورت عبور جریان بیش از حد، کلیدهای پایین خاموش شده و خروجی FO خطا را به کنترلر اعلام میکند.
خروجی FO هنگام اتصال کوتاه بخش پایین یا افت ولتاژ تغذیه پایین فعال میشود. افت ولتاژ بخش بالا الزاماً باعث ارسال سیگنال FO نمیشود.
قبل از خرید PS21267-AP موارد زیر بررسی شوند:
پیش از نصب ماژول جدید نیز قطعات زیر آزمایش شوند:
خرابی قطعات جانبی میتواند باعث سوختن مجدد IPM شود. تعویض ماژول بدون عیبیابی مدار Bootstrap، شنت، باس DC و موتور توصیه نمیشود.
PS21267-AP یک ماژول IPM سهفاز 600 ولت و 30 آمپر است. جریان پیک لحظهای هر IGBT نیز تحت شرایط دیتاشیت 60 آمپر اعلام شده است.
پسوند AP نشاندهنده نسخه پایهبلند است. مدل PS21267-P نسخه پایهکوتاه همین خانواده محسوب میشود.
مشخصات اصلی الکتریکی آنها مشابه است، اما طول پایهها تفاوت دارد. جایگزینی فقط پس از تطبیق برد، ارتفاع نصب و وضعیت اتصال به هیتسینک انجام شود.
بله؛ اما این حفاظت فقط برای IGBTهای بخش پایین فعال است و به مقاومت شنت و مدار فیلتر خارجی وابسته است.
بله. خروجی FO میتواند اتصال کوتاه بخش پایین یا افت ولتاژ تغذیه پایین را به کنترلر اعلام کند. این خروجی به مقاومت Pull-Up خارجی نیاز دارد.
بله، ورودیهای این خانواده با خطوط منطقی 3.3 و 5 ولت سازگار هستند و از منطق High-Active استفاده میکنند. طراحی زمین و مسیرهای کنترلی باید مطابق دیتاشیت انجام شود.
خیر. این عدد ریتینگ هر IGBT در شرایط مشخص آزمایش است. جریان مجاز واقعی به فرکانس PWM، هیتسینک، دما، نوع موتور و شرایط کاری بستگی دارد.
دیتاشیت توان ثابت و قطعی برحسب کیلووات اعلام نکرده و قطعه را برای موتورهای سهفاز کوچک در کلاس ورودی 100 تا 200 ولت AC معرفی کرده است. انتخاب باید براساس جریان RMS و شرایط واقعی مدار انجام شود.
خیر، جایگزینی مستقیم توصیه نمیشود. PS21265-AP در رده 20 آمپر قرار دارد، اما PS21267-AP یک ماژول 30 آمپری است. علاوه بر جریان، مشخصات کامل الکتریکی و حرارتی باید تطبیق داده شوند.
خیر. پینآوت، منطق ورودی، فرم پایهها، مدار Bootstrap، حفاظتها، ابعاد و مشخصات حرارتی باید کاملاً بررسی شوند.
قیمت براساس موجودی، تعداد سفارش و شرایط روز بازار مشخص میشود. برای دریافت قیمت دقیق، تعداد موردنیاز و تصویر قطعه را برای توکل الکترونیک ارسال کنید.
PS21267-AP میتسوبیشی یک ماژول IPM سهفاز 600 ولت و 30 آمپر با پایههای بلند است که برای تعمیر و راهاندازی بردهای اینورتر دارای همین پارتنامبر استفاده میشود. وجود مدار درایور داخلی، حفاظت افت ولتاژ، حفاظت اتصال کوتاه بخش پایین و خروجی اعلام خطا، آن را به یک راهکار یکپارچه برای کنترل موتورهای سهفاز کوچک تبدیل کرده است.
برای جلوگیری از سفارش اشتباه، حتماً پسوند AP، شکل پایهها و شماره برد دستگاه بررسی شود. جهت استعلام قیمت و موجودی PS21267-AP، خرید تکی یا عمده، دریافت پیشفاکتور و ثبت سفارش، تصویر قطعه و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
| Part Number | PS21267-AP |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 30A-600V |

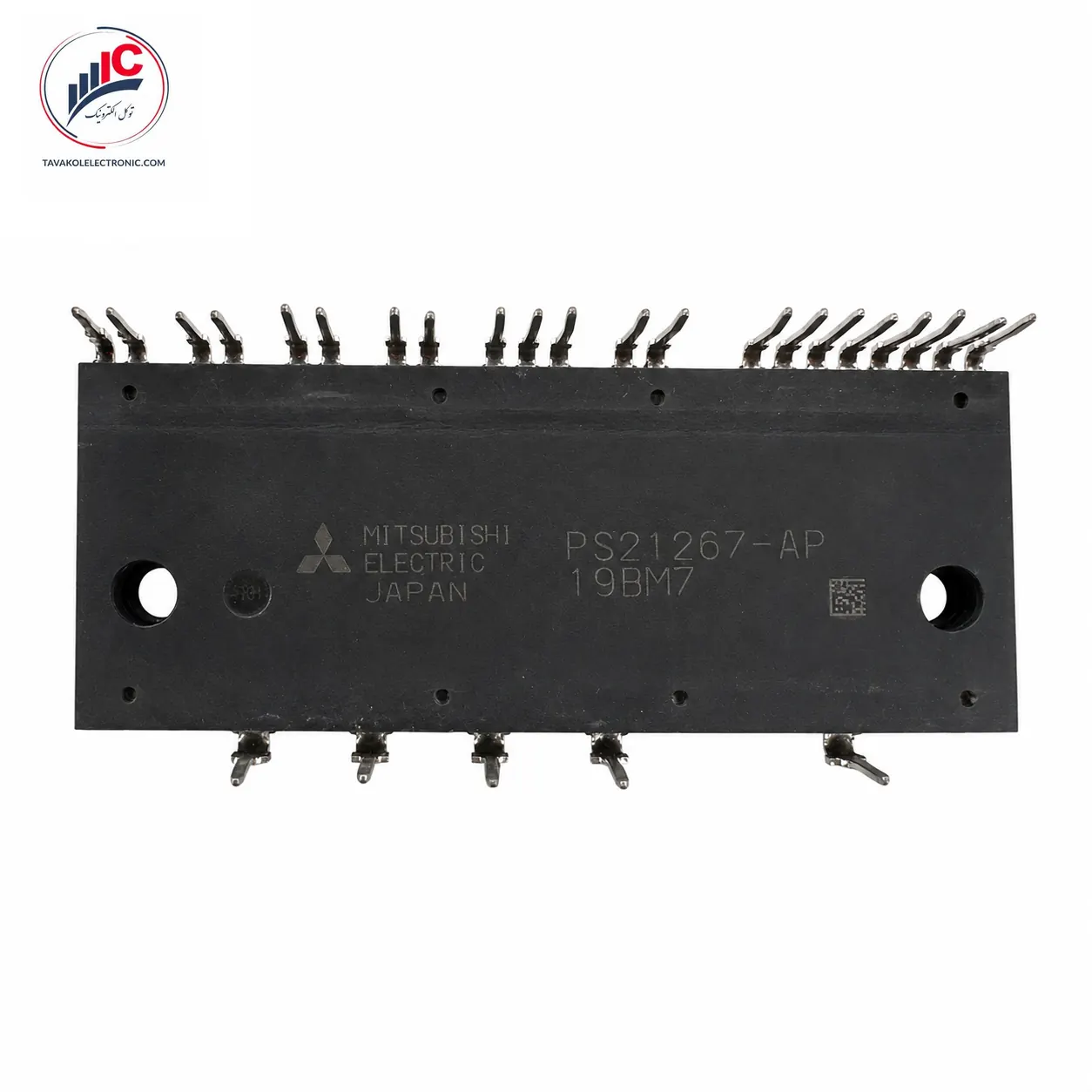

ماژول IPM مدل PS21267-AP
