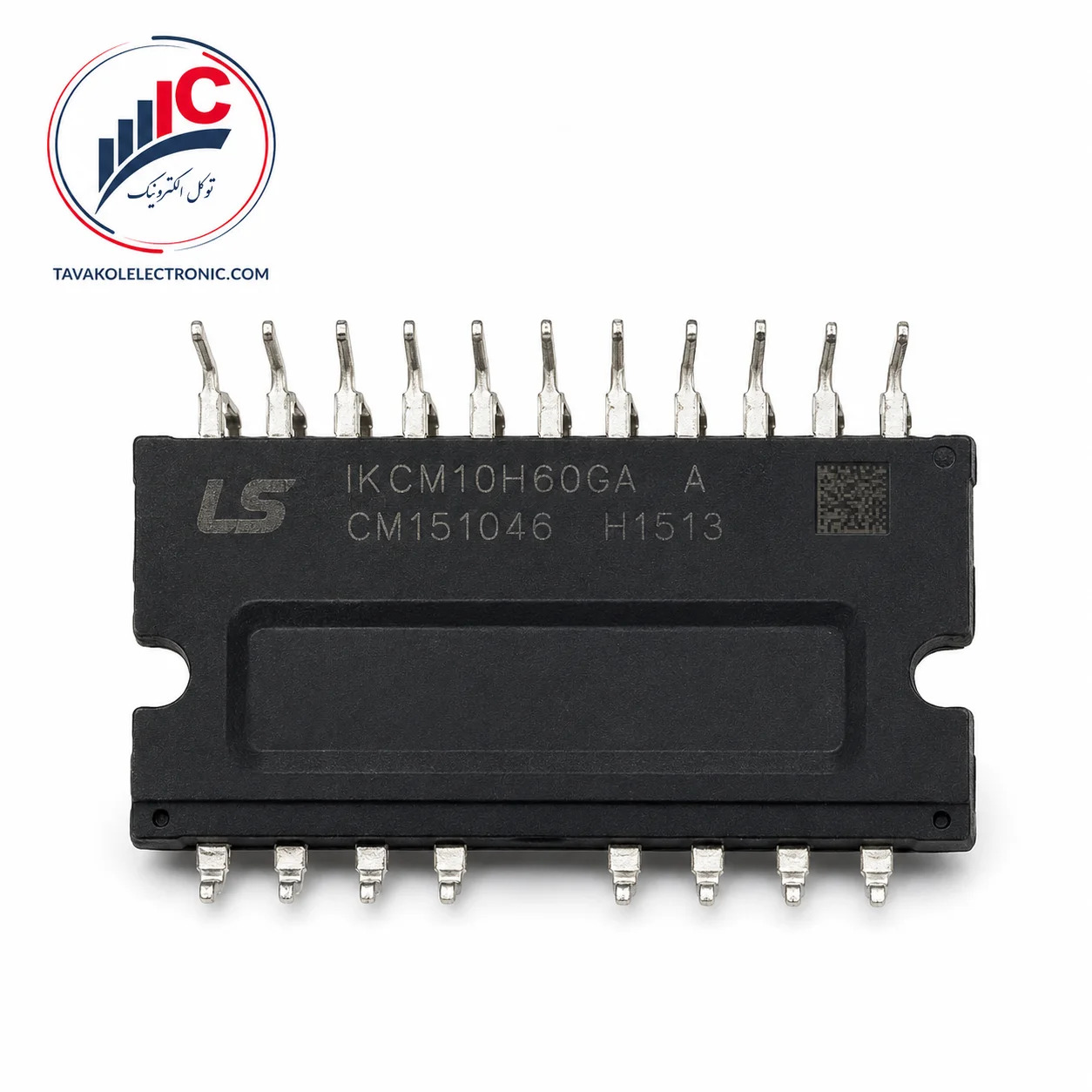

ماژول IPM مدل IKCM10H60GA

توضیحات

خرید و قیمت IKCM10H60GA

IKCM10H60GA یک ماژول IPM سه‌فاز از خانواده CIPOS اینفینئون است که برای کنترل موتورهای AC سه‌فاز و موتورهای آهنربای دائم در درایوهای دور متغیر طراحی شده است. این محصول طبقه قدرت، گیت‌درایور و بخش مهمی از مدارهای حفاظتی را در یک مجموعه یکپارچه قرار می‌دهد و برای تعمیر یا تأمین بردهایی مناسب است که همین پارت‌نامبر روی آن‌ها نصب شده باشد.

ولتاژ بلوکه‌سازی این ماژول ۶۰۰ ولت و جریان خروجی آن در دمای کیس ۲۵ درجه سانتی‌گراد ۱۰ آمپر است. در دمای کیس ۸۰ درجه، جریان اعلام‌شده به ۶ آمپر کاهش پیدا می‌کند. مقدار ۱۶ آمپر نیز جریان پیک کمتر از یک میلی‌ثانیه است و نباید به‌عنوان جریان کاری دائم در نظر گرفته شود.

برای خرید IKCM10H60GA باید کد کامل روی بدنه، حرف K، پین‌آوت ۲۴ پایه، محل پایه‌های NU، NV و NW و ساختار برد با قطعه قبلی تطبیق داده شود. شباهت ظاهری با مدل‌های سری IGCM یا سایر اعضای CIPOS، به‌تنهایی جایگزینی مستقیم را تأیید نمی‌کند.

برای دریافت قیمت IKCM10H60GA، استعلام موجودی، سفارش تکی یا خرید عمده، تصویر واضح قطعه، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. امکان فروش تعدادی، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور قابل بررسی است.

مشخصات مهم برای خریدار

مقادیر ۶۰۰ ولت، ۱۰ آمپر، ۶ آمپر در دمای بالاتر و جریان پیک ۱۶ آمپر در جدول صفحه ۷ دیتاشیت اعلام شده‌اند. ظرفیت عملی مدار باید براساس دمای کاری، هیت‌سینک، فرکانس سوئیچینگ و نوع بار بررسی شود.

ویژگی‌ها و مزایای مهم محصول

ماژول IKCM10H60GA شش IGBT، دیودهای آنتی‌پارالل و گیت‌درایور سه‌فاز را در یک پکیج واحد قرار می‌دهد. این ساختار باعث کاهش تعداد قطعات جداگانه روی برد و ساده‌ترشدن طراحی طبقه قدرت در تجهیزات سازگار می‌شود.

گیت‌درایور SOI داخلی برای پایداری در برابر ولتاژهای گذرا و منفی طراحی شده است. ورودی‌های HIN و LIN با کنترلرهای ۳.۳ و ۵ ولت سازگاری دارند و مدار داخلی از روشن‌شدن هم‌زمان سوئیچ High-Side و Low-Side یک شاخه جلوگیری می‌کند.

عملکرد Bootstrap نیز داخل ماژول یکپارچه شده است. دیودها و مقاومت‌های Bootstrap درون قطعه قرار دارند؛ اما خازن‌های خارجی همچنان باید روی برد و نزدیک پایه‌های VB و VS نصب شوند.

در صورت تشخیص اضافه‌جریان از طریق پایه ITRIP، تمام شش خروجی گیت‌درایور خاموش می‌شوند. پایه VFO نیز وضعیت خطای اضافه‌جریان یا افت ولتاژ تغذیه را به میکروکنترلر گزارش می‌کند.

پایش دما با NTC داخلی

این ماژول یک ترمیستور NTC داخلی با مقاومت تیپیک حدود ۸۵ کیلو‌اهم در دمای ۲۵ درجه سانتی‌گراد دارد. سیگنال مربوط به NTC از طریق پایه VFO در دسترس مدار کنترل قرار می‌گیرد.

وجود NTC داخلی به‌معنای حفاظت قطع حرارتی خودکار نیست. کنترلر برد باید دمای قطعه را پایش کند و در صورت عبور از محدوده تعیین‌شده، بار را کاهش دهد یا سیستم را خاموش کند.

بنابراین هنگام تعمیر برد، علاوه بر خود IPM باید مسیر VFO، مقاومت Pull-Up و مدار پردازش دما نیز بررسی شوند.

کاربردهای IKCM10H60GA

براساس دیتاشیت، این محصول برای موتورهای سه‌فاز و موتورهای آهنربای دائم در درایوهای دور متغیر طراحی شده است. کاربردهای قابل‌اتکای آن عبارت‌اند از:

• برد اینورتر ماشین لباس‌شویی
• کنترل فن‌های دور متغیر
• درایو موتورهای سه‌فاز کم‌توان
• کنترل موتور PMSM
• کنترل موتور القایی AC
• تجهیزات دارای فرکانس سوئیچینگ حدود ۱۵ کیلوهرتز
• تعمیر بردی که همین کد روی آن نصب شده است

برای فروش IKCM10H60GA به‌عنوان قطعه دستگاه مشخص، باید شماره برد، توان موتور، ولتاژ باس و ترتیب پایه‌ها بررسی شوند. صرف شباهت ظاهری برای تأیید سازگاری کافی نیست.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از خرید و نصب

پیش از ثبت سفارش موارد زیر کنترل شوند:

• نوشته روی بدنه دقیقاً IKCM10H60GA باشد.
• حرف دوم کد K باشد، نه G.
• تعداد و فرم ۲۴ پایه با برد مطابقت داشته باشد.
• پایه‌های NU، NV و NW با شنت‌های سنجش جریان تطبیق داده شوند.
• پایه ۲۴ طبق دیتاشیت NC است.
• مدار ITRIP و شنت‌های جریان آزمایش شوند.
• خروجی VFO و مدار پایش NTC بررسی شوند.
• خازن‌های Bootstrap و تغذیه VDD کنترل شوند.
• موتور و خروجی‌های U، V و W اتصال کوتاه نداشته باشند.
• هیت‌سینک، خمیر حرارتی و فشار پیچ نصب مناسب باشند.

هنگام استعلام موجودی IKCM10H60GA، تصویر قطعه، نمای پایه‌ها، شماره PCB، مدل دستگاه و تعداد موردنیاز را ارسال کنید. نصب IPM جدید بدون برطرف‌کردن ایراد مدار جانبی ممکن است باعث خرابی مجدد آن شود.

تفاوت IKCM10H60GA با کدهای سری IGCM

پیشوند دقیق این قطعه IKCM است. حرف K بخشی از پارت‌نامبر رسمی بوده و نباید هنگام ثبت محصول یا سفارش حذف شود.

مدل‌های سری IGCM ممکن است از نظر فناوری IGBT، جریان، پکیج، زمان‌های سوئیچینگ و طراحی حفاظتی تفاوت داشته باشند. حتی اگر ظاهر و تعداد پایه‌های دو ماژول مشابه باشد، جایگزینی باید پس از مقایسه موارد زیر انجام شود:

• پین‌آوت کامل
• جریان کاری و جریان پیک
• ساختار امیترهای Low-Side
• مشخصات NTC
• مدار Bootstrap
• زمان‌های سوئیچینگ
• تنظیمات ITRIP و شنت جریان

IKCM10H60GA نباید فقط به‌دلیل شباهت ظاهری با یک مدل IGCM جایگزین شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش IKCM10H60GA به‌صورت تکی و تعدادی، استعلام قیمت روز، خرید عمده، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

خریدار می‌تواند پیش از سفارش، تصویر قطعه و شماره برد را برای بررسی اولیه ارسال کند. حضور فیزیکی مجموعه در بازار جمهوری تهران و کنترل پارت‌نامبر پیش از فروش، احتمال انتخاب مدل اشتباه را کاهش می‌دهد.

برای دریافت قیمت روز IKCM10H60GA، مشاوره خرید و بررسی موجودی، تعداد موردنیاز و تصویر قطعه قبلی را ارسال کنید.

سوالات متداول

IKCM10H60GA چه نوع قطعه‌ای است؟

یک ماژول IPM اینورتر سه‌فاز اینفینئون با شش TRENCHSTOP IGBT، دیودهای آنتی‌پارالل، گیت‌درایور و حفاظت‌های داخلی است.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ آن ۶۰۰ ولت و جریان خروجی در دمای کیس ۲۵ درجه، ۱۰ آمپر است. جریان ۱۶ آمپر فقط مقدار پیک کوتاه‌مدت است.

آیا Bootstrap داخلی دارد؟

بله، عملکرد Bootstrap داخلی است؛ اما خازن‌های خارجی تغذیه High-Side همچنان لازم هستند.

آیا سنسور دما دارد؟

بله، NTC داخلی با مقاومت تیپیک ۸۵ کیلو‌اهم در دمای ۲۵ درجه دارد.

آیا حفاظت حرارتی خودکار دارد؟

دیتاشیت پایش دما با NTC را تأیید می‌کند، اما حفاظت قطع حرارتی مستقل داخل ماژول اعلام نشده است.

آیا IKCM10H60GA با IGCM10H60GA یکی است؟

خیر. کد دقیق محصول با IKCM شروع می‌شود و جایگزینی با هر مدل IGCM نیازمند مقایسه دیتاشیت و پین‌آوت است.

برای سفارش چه اطلاعاتی ارسال شود؟

تصویر قطعه، شماره برد، نمای پایه‌ها، مدل دستگاه و تعداد موردنیاز ارسال شود.
