ماژول BSM75GAL120DN2 یکی از ماژولهای قدرت صنعتی ساخت Siemens است که برای سوئیچینگ توان در مدارهای ولتاژ بالا طراحی شده است. ساختار داخلی این محصول شامل یک IGBT قدرت، یک دیود هرزگرد سریع در مسیر معکوس IGBT و یک دیود چاپر مجزا است. این ساختار، قطعه را برای استفاده در مدارهای چاپر، کنترل توان DC و برخی بخشهای قدرت درایوهای صنعتی مناسب میکند.
ولتاژ کلکتور به امیتر این ماژول ۱۲۰۰ ولت است. جریان DC مجاز آن طبق دیتاشیت در دمای کیس ۲۵ درجه سانتیگراد به ۱۰۵ آمپر میرسد و در دمای کیس ۸۰ درجه، مقدار مجاز جریان ۷۵ آمپر اعلام شده است. بنابراین هنگام انتخاب این قطعه، فقط عدد جریان درجشده در عنوان یا کد محصول کافی نیست و شرایط خنککاری، دمای هیتسینک و جریان واقعی مدار نیز باید بررسی شوند.
این ماژول زیمنس دارای بیس فلزی ایزوله است که انتقال حرارت مناسب به هیتسینک را امکانپذیر میکند. ولتاژ تست ایزولاسیون ۲۵۰۰ ولت AC نیز باعث میشود بخش قدرت از صفحه فلزی زیر ماژول عایق باشد؛ با این حال نصب صحیح، استفاده از خمیر حرارتی مناسب و یکنواخت بودن سطح هیتسینک همچنان ضروری است.
فرم رسمی پارتنامبر در دیتاشیت بهصورت BSM 75 GAL 120 DN2 نوشته شده است. پسوند GAL باید هنگام خرید و جایگزینی دقیقاً بررسی شود، زیرا کدهای نزدیک با پسوندهایی مانند GB یا ساختارهای مشابه ممکن است از نظر مدار داخلی و پینآوت متفاوت باشند.
برای استعلام قیمت، بررسی موجودی و تطبیق فنی BSM75GAL120DN2 میتوانید با توکل الکترونیک تماس بگیرید.
جهت بررسی اسناد فنی و دیتای مادر، میتوانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
| مشخصه | اطلاعات محصول |
|---|---|
| پارتنامبر | BSM75GAL120DN2 |
| برند | Siemens |
| نوع قطعه | ماژول IGBT تکسوئیچ |
| ساختار داخلی | یک IGBT، دیود هرزگرد سریع و دیود چاپر |
| ولتاژ کلکتور به امیتر | ۱۲۰۰ ولت |
| جریان DC در Tc=25°C | ۱۰۵ آمپر |
| جریان DC در Tc=80°C | ۷۵ آمپر |
| جریان پالسی در Tc=25°C | ۲۱۰ آمپر |
| ولتاژ گیت به امیتر | ±۲۰ ولت |
| پکیج | GAL 1 |
| نوع بیس | بیس فلزی ایزوله |
| ولتاژ تست ایزولاسیون | ۲۵۰۰ ولت AC |
| وزن تقریبی | ۲۵۰ گرم |
| وضعیت دیتاشیت | دیتاشیت دقیق همان مدل |
با توجه به توپولوژی داخلی، این ماژول قدرت میتواند در مدارهایی استفاده شود که به یک سوئیچ IGBT مستقل همراه با مسیرهای دیودی نیاز دارند. کاربرد نهایی باید با نقشه دستگاه و پینآوت محصول تطبیق داده شود.
کاربردهای متداول و منطقی این قطعه عبارتاند از:
برای مشاهده محصولات مشابه میتوانید به دسته خرید ماژول IGBT مراجعه کنید.
ظاهر فیزیکی یک ماژول قدرت یا یکسان بودن ولتاژ و جریان، بهتنهایی برای انتخاب جایگزین کافی نیست. در مدل GAL مورد بررسی، نقشه داخلی شامل یک IGBT تکسوئیچ، دیود هرزگرد و یک دیود چاپر مستقل است.
این ساختار با یک ماژول نیمپل متداول که دارای دو IGBT سری است تفاوت دارد. همچنین کدهایی با پسوندهای نزدیک ممکن است در تعداد IGBTها، جهت دیودها، موقعیت ترمینالها یا کاربرد اصلی تفاوت داشته باشند.
به همین دلیل هنگام خرید BSM 75 GAL 120 DN2 باید موارد زیر دقیقاً یکسان باشند:
پیش از ثبت سفارش، پارتنامبر روی ماژول معیوب را بهصورت کامل بررسی کنید. حذف فاصلهها در فرم BSM75GAL120DN2 مشکلی ایجاد نمیکند، اما حذف یا تغییر حروف GAL و DN2 میتواند به انتخاب محصول اشتباه منجر شود.
در تعمیر درایو یا برد قدرت، تنها تعویض ماژول سوخته کافی نیست. بهتر است پیش از نصب قطعه جدید موارد زیر نیز بررسی شوند:
شباهت ظاهری یک ماژول Siemens دیگر با این محصول، جایگزینی مستقیم را تضمین نمیکند. انتخاب نمونه ناسازگار ممکن است باعث خرابی مجدد ماژول، مدار گیت درایور یا بخش DC دستگاه شود.
| پارامتر | مقدار |
|---|---|
| VCE / VCES | ۱۲۰۰ ولت |
| IC در Tc=25°C | ۱۰۵ آمپر |
| IC در Tc=80°C | ۷۵ آمپر |
| جریان پالسی در Tc=25°C | ۲۱۰ آمپر |
| جریان پالسی در Tc=80°C | ۱۵۰ آمپر |
| VGE مجاز | ±۲۰ ولت |
| ولتاژ آستانه گیت | ۴٫۵ تا ۶٫۵ ولت |
| VCE(sat) تیپیک در 25°C | ۲٫۵ ولت در ۷۵ آمپر |
| حداکثر دمای چیپ | ۱۵۰ درجه سانتیگراد |
| مقاومت حرارتی IGBT تا کیس | حداکثر ۰٫۲ K/W |
| ولتاژ تست ایزولاسیون | ۲۵۰۰ ولت AC |
| وزن | حدود ۲۵۰ گرم |
مقادیر جدول تحت شرایط آزمایش تعریفشده در دیتاشیت معتبر هستند و نباید بدون توجه به دمای کیس، مدار گیت و شرایط خنککاری بهعنوان توان کاری دائمی دستگاه در نظر گرفته شوند.
پیش از نصب ماژول، سطح هیتسینک باید کاملاً تمیز، صاف و بدون پلیسه باشد. باقیماندن خمیر حرارتی خشکشده، آلودگی یا تابداشتگی سطح میتواند باعث افزایش مقاومت حرارتی و داغشدن موضعی ماژول شود.
لایه خمیر حرارتی باید نازک و یکنواخت باشد. استفاده بیش از حد از خمیر حرارتی نیز میتواند انتقال حرارت را مختل کند. پیچهای نصب باید بهصورت تدریجی و متقارن بسته شوند و از واردکردن فشار نامتقارن به بدنه جلوگیری شود.
در زمان نصب به نکات زیر توجه کنید:
توکل الکترونیک در زمینه تأمین ماژول IGBT، قطعات اینورتر، دیود قدرت و نیمههادیهای صنعتی فعالیت میکند. پیش از خرید میتوانید برای بررسی پارتنامبر، ساختار داخلی و تطبیق اولیه قطعه با دستگاه خود مشاوره دریافت کنید.
حضور فیزیکی در بازار جمهوری تهران، امکان بررسی لیبل و وضعیت ظاهری کالا، پیگیری سفارش و تجربه کار با قطعات صنعتی کمیاب، احتمال خرید اشتباه را برای تعمیرکاران و واحدهای نگهداری کاهش میدهد.
برای اطلاع از قیمت روز، فروش تکی یا عمده و موجودی BSM75GAL120DN2 با توکل الکترونیک تماس بگیرید.
این قطعه یک ماژول IGBT تکسوئیچ است که یک دیود هرزگرد سریع و یک دیود چاپر مجزا نیز داخل پکیج آن قرار دارد.
خیر. نقشه مدار دیتاشیت، یک IGBT قدرت را نشان میدهد و ساختار آن با ماژولهای نیمپل دارای دو IGBT متفاوت است. عبارت درجشده در بخش پکیج نباید جایگزین بررسی نقشه مدار داخلی شود.
حداکثر ولتاژ کلکتور به امیتر ۱۲۰۰ ولت است. جریان DC طبق دیتاشیت در دمای کیس ۲۵ درجه ۱۰۵ آمپر و در دمای کیس ۸۰ درجه ۷۵ آمپر است.
خیر. فاصلهها فقط نحوه نگارش پارتنامبر هستند. برای SKU و جستوجوی اینترنتی معمولاً فرم پیوسته BSM75GAL120DN2 استفاده میشود.
صرف نزدیک بودن عدد ولتاژ و جریان کافی نیست. کدهای دارای پسوند متفاوت ممکن است توپولوژی، پینآوت یا تعداد سوئیچ متفاوتی داشته باشند و جایگزینی آنها باید بر اساس دیتاشیت انجام شود.
مدار گیت درایور، مقاومتهای گیت، خازن DC Link، مدار پیششارژ، مقاومت ترمز، خروجی دستگاه، فن، هیتسینک و علت خرابی قبلی باید بررسی شوند.
بله. میتوانید تصویر لیبل قطعه معیوب، مدل دستگاه و نقشه یا اطلاعات برد را برای بررسی اولیه پارتنامبر در اختیار توکل الکترونیک قرار دهید.
| Part Number | BSM75GAL120DN2 |
|---|---|
| برند | Infineon |
| مشخصات فنی | 75A-1200V |

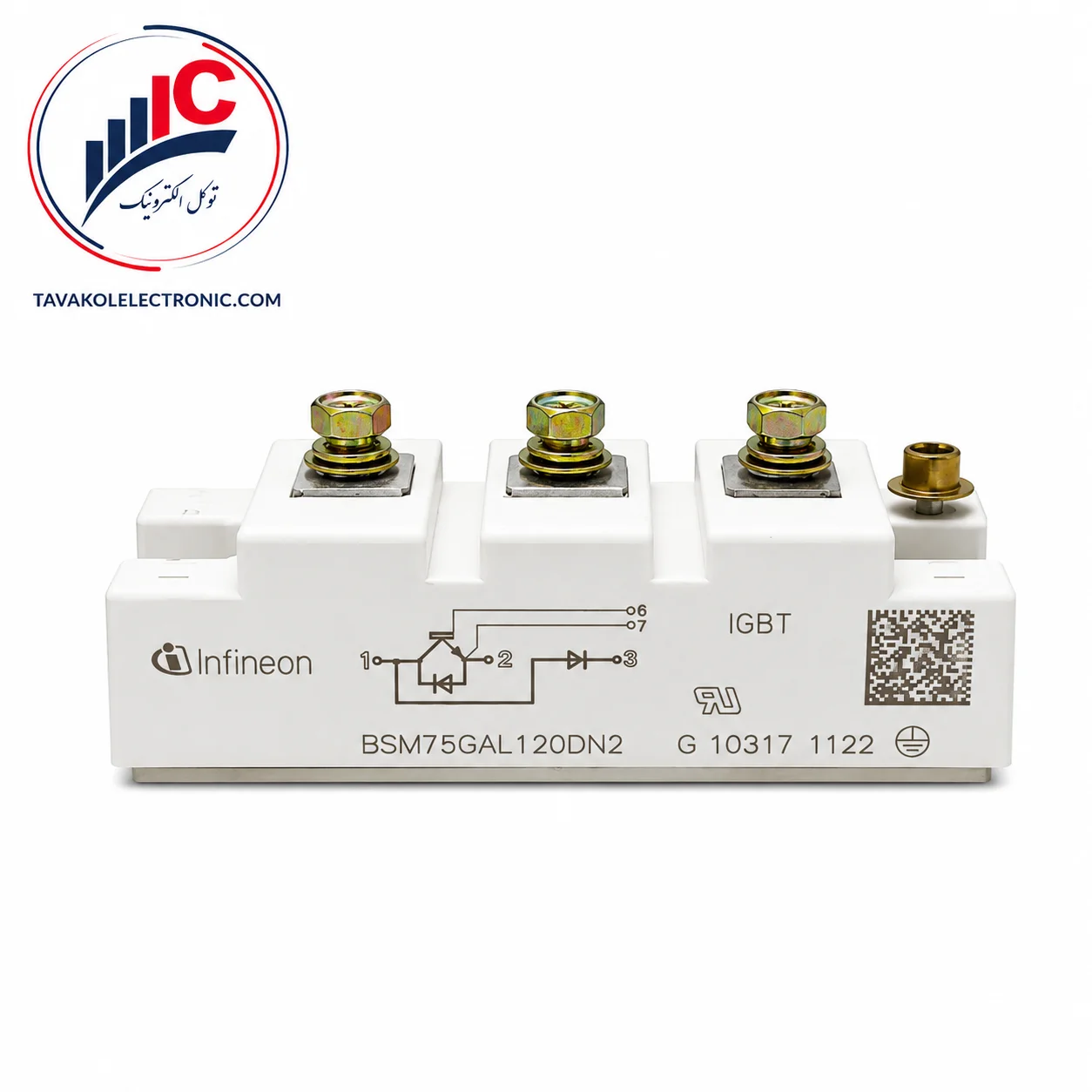

ماژول IGBT مدل BSM75GAL120DN2
