ماسفت IRFPF40

ویژگی‌ها
Part NumberIRFPF40
پکیجTO-247-3
مشخصات فنیVDS: 900 V, ID: 4.7 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

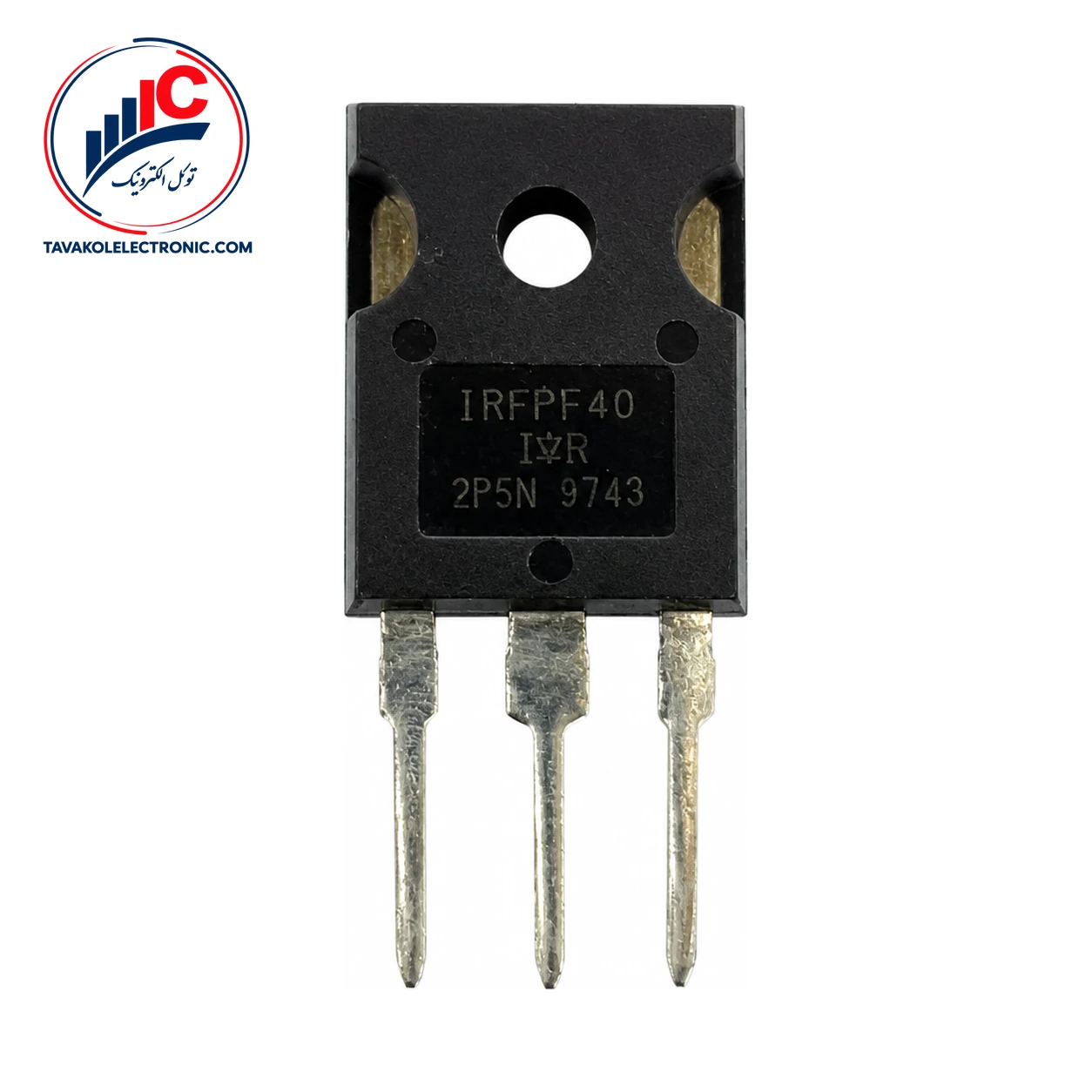

معرفی ماسفت IRFPF40

IRFPF40 یک HEXFET power MOSFET با پکیج TO-247AC است. این قطعه برای طراحی و انتخاب در مدارهای قدرت، به‌ویژه زمانی که ولتاژ شکست، مقاومت روشن و شرایط گیت اهمیت دارد، مورد توجه قرار می‌گیرد.

ولتاژ شکست درین به سورس این قطعه حداقل 900 V است و در شرایط VGS = 0 V و ID = 250 µA تعریف می‌شود. هنگام انتخاب قطعه، تطبیق پارت‌نامبر و پکیج را حتماً در نظر بگیرید.

چرا IRFPF40 برای انتخاب فنی مهم است؟

مقاومت روشن استاتیک این ماسفت حداکثر 2.5 Ω است که در VGS = 10 V، جریان ID برابر 2.8 A و دمای پیوند 25°C اندازه‌گیری شده است. ولتاژ آستانه گیت به سورس هم در بازه 2.0 تا 4.0 V قرار دارد و به‌تنهایی به معنی روشن‌شدن کامل قطعه در مدار نیست.

بار کل گیت حداکثر 120 nC است؛ بنابراین در انتخاب درایور گیت باید توان درایو و سرعت شارژ و تخلیه گیت متناسب با طراحی بررسی شود. زمان تأخیر روشن‌شدن معمولی 15 ns و زمان تأخیر خاموش‌شدن معمولی 110 ns است.


مشخصات فنی IRFPF40

پارامتر مقدار
نوع قطعه HEXFET power MOSFET
پکیج TO-247AC
ولتاژ شکست درین به سورس حداقل 900 V؛ VGS = 0 V، ID = 250 µA
مقاومت روشن استاتیک حداکثر 2.5 Ω؛ VGS = 10 V، ID = 2.8 A، TJ = 25°C
ولتاژ آستانه گیت به سورس 2.0 تا 4.0 V؛ VDS = VGS، ID = 250 µA، TJ = 25°C
بار کل گیت حداکثر 120 nC؛ ID = 4.7 A، VDS = 360 V، TJ = 25°C

محدودیت‌های حفاظتی و حرارتی

جریان درین پیوسته 4.7 A در دمای کیس 25°C و 2.9 A در دمای کیس 100°C به‌عنوان حد مطلق مجاز اعلام شده است. جریان پالسی نیز 19 A است و به محدودیت حداکثر دمای پیوند وابسته است.

حداکثر توان تلفاتی IRFPF40 برابر 150 W در دمای کیس 25°C است. مقاومت حرارتی پیوند به کیس حداکثر 0.83°C/W اعلام شده و محدوده دمای پیوند −55°C تا +150°C به‌عنوان حد مطلق مجاز در نظر گرفته می‌شود. ولتاژ گیت به سورس نیز نباید از ±20 V فراتر رود.


خرید و قیمت IRFPF40

برای استعلام قیمت و موجودی روز IRFPF40 در توکل الکترونیک، تعداد موردنیاز و شرایط خرید خود را اعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. پیش از ثبت سفارش نیز بررسی پارت‌نامبر انجام می‌شود تا قطعه با نیاز شما تطبیق داشته باشد.

این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد. برای خرید ماسفت، می‌توانید از طریق فروشگاه توکل الکترونیک یا با مراجعه حضوری به بازار جمهوری تهران پیگیری کنید.


سؤالات متداول درباره IRFPF40

پکیج IRFPF40 چیست؟

پکیج این ماسفت TO-247AC است. هنگام سفارش، شکل نصب و پکیج را با نمونه موجود در مدار یا طراحی خود مقایسه کنید.

ولتاژ شکست IRFPF40 چقدر است؟

ولتاژ شکست درین به سورس حداقل 900 V است و با شرایط VGS = 0 V و ID = 250 µA تعریف شده است.

آیا جریان‌های اعلام‌شده، جریان کاری عادی هستند؟

خیر. مقادیر 4.7 A، 2.9 A و 19 A در بخش محدودیت‌های مطلق یا جریان پالسی قرار می‌گیرند و باید با توجه به دما، دفع حرارت، شرایط سوئیچینگ و طراحی مدار ارزیابی شوند.


جمع‌بندی و ثبت سفارش

IRFPF40 یک ماسفت قدرت HEXFET با پکیج TO-247AC، ولتاژ شکست حداقل 900 V، مقاومت روشن حداکثر 2.5 Ω و بار گیت حداکثر 120 nC است. برای سفارش، پارت‌نامبر، تعداد و نیاز به پیش‌فاکتور را اعلام کنید تا قیمت و موجودی روز بررسی شود.

توضیحات تکمیلی

Part Number

IRFPF40

پکیج

TO-247-3

مشخصات فنی

VDS: 900 V, ID: 4.7 A
