2SK1601 یک ترانزیستور ماسفت کانال N از شرکت Inchange Semiconductor است و برای سوئیچینگ توان با ولتاژ و سرعت بالا طراحی شده است. این مدل در رگولاتورهای سوئیچینگ، مبدل‌ها، درایورهای سلونوئید و درایورهای رله کاربرد دارد.
این قطعه در پکیج TO-220C عرضه میشود. ترتیب پایه‌ها در این پکیج شامل پایه 1 گیت (Gate)، پایه 2 درین (Drain) و پایه 3 سورس (Source) است.
ولتاژ شکست درین-سورس حداقل 900 V است. این مقدار در VGS=0، جریان ID برابر 10 mA و دمای بدنه 25°C مشخص شده است. مقاومت درین-سورس در حالت روشن حداکثر 6.4 Ω است و در VGS=10 V و ID=1.5 A، در دمای 25°C، اندازه‌گیری شده است.
ولتاژ آستانه گیت از 1.5 V حداقل تا 3.5 V حداکثر اعلام شده است. این بازه در شرایط VDS=10 و ID=1 mA در دمای 25°C ارائه شده است.
| مشخصه | مقدار |
|---|---|
| نوع کانال | N-channel |
| پکیج | TO-220C |
| ولتاژ شکست درین-سورس | حداقل 900 V |
| مقاومت روشن درین-سورس | حداکثر 6.4 Ω |
| ترتیب پایه‌ها | 1: Gate، 2: Drain، 3: Source |
برای مشاهده مدل‌های بیشتر و مقایسه گزینه‌های موجود، خرید ماسفت را بررسی کنید.
مشخصات سوئیچینگ این قطعه شامل زمان صعود tr برابر 25 ns معمولی و 50 ns حداکثر، زمان روشن‌شدن ton برابر 40 ns معمولی و 60 ns حداکثر، زمان افت tf برابر 40 ns معمولی و 80 ns حداکثر و زمان خاموش‌شدن toff برابر 150 ns معمولی و 300 ns حداکثر است. این مقادیر در VGS=10 V، ID=1.5 A، مقاومت بار 267 Ω و دمای 25°C ارائه شده‌اند.
ولتاژ مستقیم دیود حداکثر 2.0 V در IF=3 A و VGS=0 است. هنگام انتخاب، نوع کانال، سطح ولتاژ مدار، جریان واقعی، روش درایو گیت و شرایط نصب را با نیاز پروژه مقایسه کنید.
مقادیر 900 V برای ولتاژ درین-سورس، ±30 V برای ولتاژ گیت-سورس، 3 A برای جریان پیوسته، 75 W برای توان تلفاتی و 150°C برای دمای پیوند، همگی حداکثر مطلق هستند.
مقاومت حرارتی اتصال به بدنه حداکثر 3.125°C/W و مقاومت حرارتی اتصال به محیط حداکثر 62.5°C/W است.
برای استعلام قیمت و موجودی روز این مدل با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.
توکل الکترونیک پیش از سفارش، پارت‌نامبر را بررسی می‌کند و ضمانت اصالت کالا را ارائه می‌دهد. هنگام ثبت درخواست، تعداد موردنیاز و در صورت وجود، شرایط فنی پروژه را اعلام کنید تا تطبیق قطعه با نیاز شما دقیق‌تر انجام شود. ارسال به سراسر کشور انجام میشود و امکان مراجعه حضوری به بازار جمهوری تهران نیز وجود دارد.
این قطعه یک ماسفت کانال N برای سوئیچینگ توان با ولتاژ و سرعت بالا است و در رگولاتورهای سوئیچینگ، مبدل‌ها، درایورهای سلونوئید و درایورهای رله کاربرد دارد.
در پکیج TO-220C، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.
خیر. مقدار 3 A به‌عنوان حداکثر مطلق جریان پیوسته در دمای بدنه 25°C مشخص شده است؛ بنابراین نباید بدون بررسی شرایط حرارتی و طراحی مدار، آن را جریان کاری پیشنهادی در نظر گرفت.
اگر به یک ماسفت کانال N در پکیج TO-220C برای سوئیچینگ توان با ولتاژ بالا نیاز دارید، این مدل باید بر اساس ولتاژ مدار، جریان واقعی، درایو گیت، دفع حرارت و ترتیب پایه‌ها ارزیابی شود. برای بررسی موجودی، دریافت قیمت و ثبت سفارش، تعداد موردنیاز و مشخصات پروژه را برای توکل الکترونیک ارسال کنید.
| Part Number | 2SK1601 |
|---|---|
| پکیج | TO-220C |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 900 V, ID: 3 A |

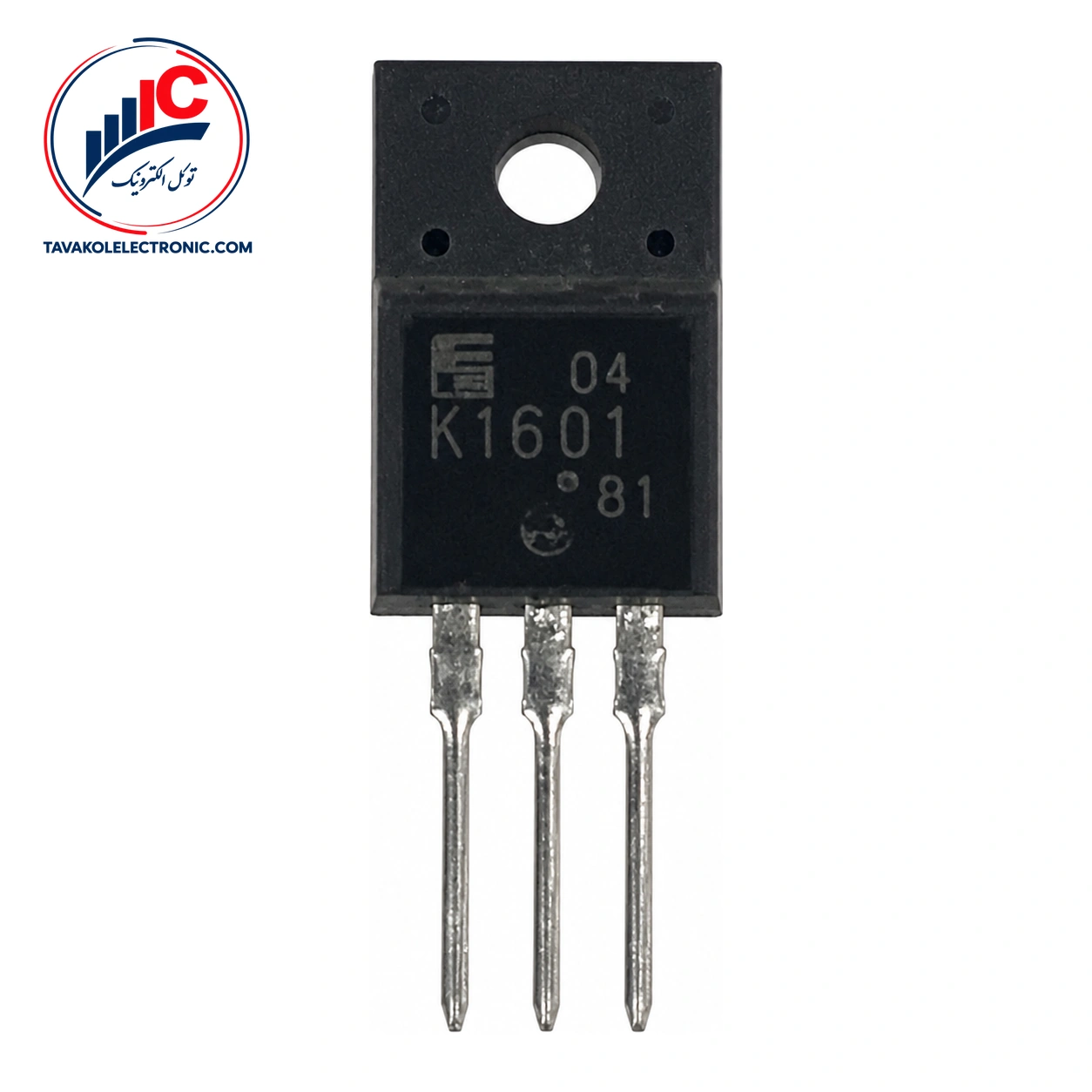

ماسفت 2SK1601
