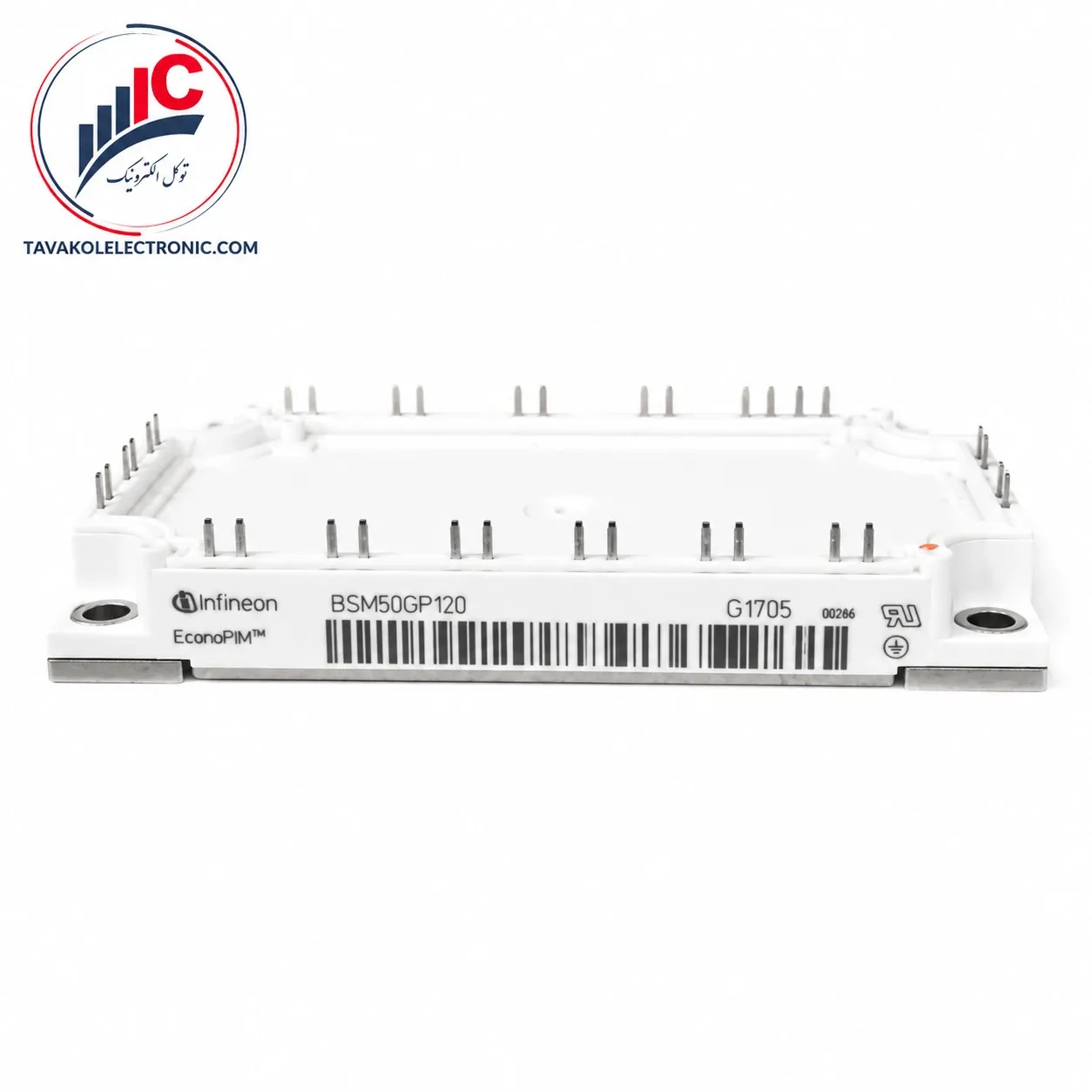

ماژول IGBT مدل BSM50GP120

توضیحات

🔴 معرفی جامع BSM50GP120

در مهندسی مدرن اتوماسیون و درایوهای فرکانسی، مجتمع‌سازی قطعات قدرت کلید افزایش راندمان و کاهش ابعاد دستگاه است. ماژول آی‌جی‌بی‌تی BSM50GP120 ساخت شرکت معتبر یوپک (Infineon) آلمان، یک ماژول تخصصی و فوق‌العاده کاربردی از سری PIM (Power Integrated Module) در کلاس ولتاژ 1200V و جریان نامی 50A است.

معماری داخلی این نیمه‌هادی بر پایه توپولوژی پیشرفته ۷ تایی (7-pack) بنا شده است. این پکیج منحصربه‌فرد شامل سه بخش اصلی قدرت است: یک پل دیودی یکسوکننده سه فاز در ورودی، یک سوئیچ ترمز دینامیکی یا چاپر (Brake Chopper) و یک پل اینورتر سه فاز کامل (SIXPACK) خروجی؛ علاوه بر این، یک سنسور حرارتی داخلی (NTC) جهت مانیتورینگ دائم دمای سیلیکون درون پکیج فشرده ECONOPACK 2 تجمیع شده است. برای صنایع تولیدی و تعمیرکاران مجرب درایوهای اتوماسیون صنعتی، خرید BSM50GP120 به معنای کاهش قطعات روی بورد و دستیابی به بالاترین سطح پایداری الکتریکی است.

📋 مشخصات فنی BSM50GP120

بر اساس اطلاعات رسمی مستند در کاتالوگ مرجع، مشخصات حدودی الکتریکی بخش‌های سه‌گانه این ماژول در جدول زیر دسته‌بندی شده است:

🛠️ کاربردهای صنعتی ماژول اینفینئون

ادغام کامل ساختارهای الکترونیک قدرت در مدل BSM50GP120 آن را به استاندارد اول برای دستگاه‌های صنعتی زیر تبدیل کرده است:

• اینورترهای کامپکت فرکانسی (VFD): استفاده به عنوان بلوک قدرت کامل در درایورهای موتور سه فاز کنترل دور توان متوسط.

• سروو درایوهای پیشرفته ماشین‌آلات: تامین توان بازوهای کنترل موقعیت بسته با بهره‌گیری از واحد چاپر داخلی.

• صنایع تهویه مطبوع (HVAC): سیستم‌های کنترل دور کمپرسورهای فرکانسی چیلرها و پمپ‌های هوشمند آبرسانی.

• منابع تغذیه و یو‌پی‌اس‌های صنعتی: ساخت بردهای تبدیل انرژی با نیاز به فضا و وزن محدود.

✨ مزایای رقابتی قطعه

۱. توپولوژی یکپارچه PIM: قرارگیری پل دیود ورودی، اینورتر شش‌تایی خروجی، چاپر ترمز و سنسور دمای NTC در یک بدنه، نیاز به قطعات مجزا و اتصالات شلوغ شمش را کلاً حذف می‌کند.

۲. ترمستور حرارتی هوشمند داخلی: برخورداری از مقاومت حرارتی NTC مانیتورینگ آنلاین دمای داخلی تراشه را تسهیل کرده و سیستم کنترل را در برابر اضافه بار حرارتی بیمه می‌کند.

۳. کاهش چشمگیر ابعاد بورد: پکیج فشرده ECONOPACK 2 زمان طراحی PCB و اتصالات باس‌بار را به طور چشمگیری کاهش داده و فضای کلی دستگاه را کوچک‌تر می‌کند.

📈 تحلیل مهندسی رفتار ترانزیستور

با توجه به داکیومنت رسمی، ولتاژ اشباع کلکتور-امیتر قطعه BSM50GP120 در جریان نامی ۵۰ آمپر و دمای اتاق ۲.۱ ولت ثبت شده است که با گرم شدن تراشه سیلیکونی و رسیدن به دمای کاری ۱۲۵ درجه سانتی‌گراد، به ۲.۴ ولت افزایش می‌یابد. این رفتار نشان‌دهنده ضریب دمایی مثبت ماژول در لایه‌های فوقانی بار است که مزیتی عالی برای تقسیم بار در اینورتر محسوب می‌شود، چرا که از فرار حرارتی در یک سوییچ خاص جلوگیری کرده و پایداری عملکردی سیستم را به طور مداوم حفظ می‌کند.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی BSM50GP120:

• دقت در نصب و گشتاور پیچ‌ها: با توجه به سطح پکیج ECONOPACK 2، استفاده از خمیر سیلیکون مرغوب و یکنواخت الزامی است. پیچ‌های اتصال به هیت‌سینک حتماً باید به طور همزمان و ضربدری با گشتاور مشخص سفت شوند تا بیس‌پلیت فلزی دچار تاب‌برداشتگی میکرو نشود.

• برنامه‌نویسی بخش ترمز: بخش چاپر ترمز جریانی برابر با ۲۰ آمپر دارد و مشخصات سوئیچینگ آن با شش سوییچ اصلی متفاوت است. هنگام طراحی درایور گیت، به جریان‌های تحریک گیت و زمان‌های تاخیر آن دقت کنید.

• حفاظت الکتریسیته ساکن (ESD): پایه‌های فرمان گیت این ماژول به شدت در برابر شوک‌های ESD حساس هستند. تا زمان قرارگیری قطعی قطعه روی بورد چاپی و اتمام لحیم‌کاری، شورت‌کپ‌های محافظ پایه‌های ماژول BSM50GP120 را به هیچ عنوان باز نکنید.

🛒 قیمت و خرید BSM50GP120

از آنجا که ماژول‌های تمام یکپارچه یا PIM وظیفه یکسوسازی و اینورت همزمان را برعهده دارند، اصالت سیلیکون و کیفیت ساخت بدنه آن‌ها تضمین‌کننده ایمنی کل خط تولید است. استفاده از قطعات تقلبی یا استوکِ فرسوده خسارات جبران‌ناپذیری به بخش‌های پردازش مرکزی (میکروکنترلرها) وارد می‌سازد. فروشگاه توکل الکترونیک با سال‌ها تجربه در حوزه تامین قطعات الکترونیک قدرت، پارت‌نامبر اصلی و معتبر BSM50GP120 برند یوپک/اینفینئون آلمان را با تضمین اصالت تراشه به مشتریان ارائه می‌دهد.

با توجه به نوسانات بازار و تغییرات موجودی انبار، جهت دریافت قیمت روز BSM50GP120 و مشاوره فنی پیش از خرید، با کارشناسان فنی ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.

• برای دسترسی به تجهیزات تعمیراتی، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• جهت بررسی اسناد فنی و دیتای مادر، می‌توانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.
