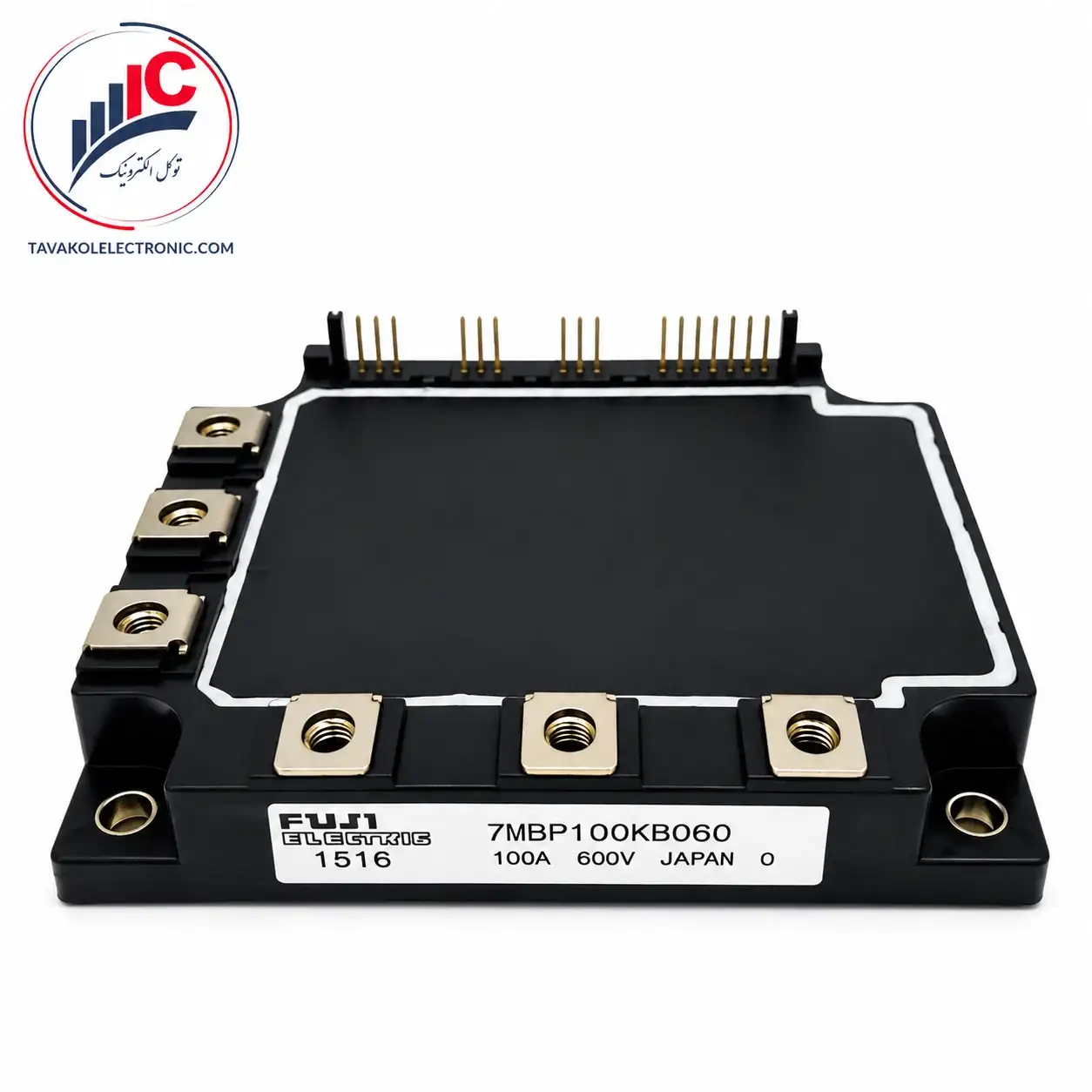

در سیستمهای محرک الکتریکی توانبالا و اینورترهای سنگین کارگاهی، کنترل دقیق جریان و مهار خطاهای ناگهانی لایه قدرت، ضامن بقای کل سیستم است. اگر درایو فرکانسی، چیلر صنعتی یا ماشین CNC شما به دلیل اضافه جریان یا نقص در بخش سوئیچینگ متوقف شده است، خرید ماژول هوشمند قدرت 7MBP100KB060 ساخت کمپانی نامآشنای Fuji Electric ژاپن، مطمئنترین راهکار برای اورهال استاندارد بورد شماست. این قطعه یک نمونه بارز از نیمههادیهای فوق پیشرفته خانواده IPM است که با فناوری تکاملیافته سری KB مهندسی شده است.
📌 چه ویژگی ساختاری این کالا را متمایز میکند؟ پارتنامبر 7MBP100KB060 با آرایش خروجی ۷ تایی (7-Pack) کالیبره شده است. عبارت MBP در این پارتنامبر صراحتاً تایید میکند که شما با یک پکیج هوشمند (Intelligent Power Module) روبهرو هستید؛ به این معنی که مدارات آتش گیت و لایههای حفاظتی چندگانه (Built-in Control IC) در لایه داخلی خود تراشه تعبیه شدهاند. این قطعه توانایی مدیریت ۱۰۰ آمپر جریان نامی واقعی را تحت سد ولتاژی ۶۰۰ ولت دارد و علاوه بر پل سهفاز کامل اینورتر خروجی، شامل یک ترانزیستور اختصاصی برای واحد چاپر ترمز (Brake Chopper) است تا ولتاژهای برگشتی ناشی از ترمز موتور را به سرعت مستهلک کند.
مشخصات کلیدی الکتریکی ماژول هوشمند 7MBP100KB060 که قبل از خرید باید با کاتالوگ بورد خود مطابقت دهید:
| مشخصات فنی و تجاری کالا | مقادیر نامی پارتنامبر سری هوشمند KB |
| پارتنامبر دقیق کالا (Part Number) | 7MBP100KB060 |
| برند سازنده (Brand) | Fuji Electric (اصیل ژاپن) |
| حداکثر ولتاژ کلکتور – امیتر (VCES) | 600 ولت (پایداری عالی در برابر نوسانات شدید شبکه برق کارگاهی) |
| ظرفیت جریاندهی نامی (IC) | 100 آمپر مداوم (بهینهشده برای گشتاورهای استارت و بارهای سنگین) |
| پیکربندی چیپهای داخلی | آرایش 7-Pack (شش کانال اینورتر خروجی + یک کانال ترمز گیت داخلی) |
| مدارهای حفاظتی مجتمع داخلی | سیستم قطع خودکار اتصال کوتاه (SC)، اضافه جریان (OC) و افت ولتاژ (UV) |
| پایش آنلاین وضعیت حرارتی (OH) | دارای سنسور داخلی جهت پایش دمای بیسپلیت و جلوگیری از آسیب حرارتی |
| وضعیت پایه خروجی سیگنال خطا | دارای پین اختصاصی (Fault Output) جهت فرمان قطع آنی به پردازنده اصلی |
با توجه به چگالی جریان بالا و مجهز بودن به واحد چاپر ترمز داخلی، ماژول 7MBP100KB060 قطعه کلیدی سیستمهای زیر است:
اینورترها و درایوهای فرکانسی سنگین (VFD): به عنوان بلوک اصلی سوئیچینگ توان در درایوهای ۱۰۰ آمپری کارخانهای که وظیفه کنترل دور پمپهای اصلی، کانوایرهای صنعتی سنگین و هواکشهای بزرگ را بر عهده دارند.
آمپلیفایرهای درایو سروو موتور (سروو درایوها): تامین جریان پایدار و پرسرعت برای سرووموتورهای ماشینآلات بزرگ CNC که مدام در حال تغییر فاز شتاب، تغییر جهت و ترمزگیریهای سریع هستند.
سیستمهای تهویه مطبوع سنگین و چیلرهای اینورتر: بردهای مبدل فرکانسی برای کمپرسورهای فرکانسی بزرگ صنعتی جهت کاهش نویز مغناطیسی و مدیریت بهینه مصرف انرژی.
درایو آسانسورها و بالابرهای صنعتی سنگین: بخش قدرت اینورتر جهت تامین گشتاور استارت قوی، حرکت فوقالعاده نرم کابین و توقفهای کاملاً ایمن و بدون تکان.
حفاظت پیشرفته و درایو مستقیم گیت: با خرید ماژول هوشمند 7MBP100KB060، نیازی به طراحی سختافزارهای پیچیده و گرانقیمت برای آتش گیتها ندارید. سیگنالهای منطقی ۵ ولتی میکروکنترلر یا PLC مستقیماً قطعه را تحریک میکنند و لایه فرمان از خطرات بخش قدرت کاملاً ایزوله باقی میماند.
ایمنی فوقالعاده در برابر نویز (High Noise Immunity): آیسی کنترل داخلی این قطعه در برابر پدیدههای شدید EMI ناشی از سوئیچینگ فرکانس بالا به شدت عایق شده است تا از آتش ناخواسته گیتها در محیطهای نویزی کارگاهی جلوگیری کند.
تلفات گرمایی ناچیز با دیودهای نسل جدید: تراشههای قدرت این پکیج با دیودهای فرکانسی فوقسریع بازیابی نرم (Soft Recovery FWD) جفت شدهاند که این ویژگی رینگینگ ولتاژ و حرارت قطعه را زیر بارهای مداوم به حداقل میرساند.
۱. خطرات قطعات فیک و استوک کارکرده برای برد فرمان: به دلیل ارزش اقتصادی و مصرف بالای ماژول ۱۰۰ آمپری 7MBP100KB060، نمونههای فیک یا استوک شستشو داده شده در بازار یافت میشوند. این قطعات تقلبی به دلیل عیب در آیسی کنترل داخلی، هنگام اتصال کوتاه سیگنال خطا صادر نمیکنند، فوراً منفجر میشوند و کل برد فرمان و CPU اینورتر را نابود میکنند. خرید نسخه اورجینال، گارانتی سرمایه شماست.
۲. اعمال میکرونی و یکدست خمیر سیلیکون مرغوب: در این ماژول به دلیل چگالی توان بالا و اضافه شدن بخش ترمز، خمیر سیلیکون زیر بیسپلیت مسی باید با کاردک به صورت بسیار نازک و بدون حباب هوا پخش شود. هرگونه فضای خالی باعث ایجاد نقطه داغ (Hot Spot) و سوختن موضعی تراشهها میشود.
۳. بستن ضربدری پیچهای بدنه: برای جلوگیری از ترک خوردن لایه سرامیکی ظریف داخل قطعه (DBC)، پیچهای اتصال ماژول به هیتسینک فلزی باید دقیقاً به صورت ضربدری و با گشتاور استاندارد کاتالوگ فوجی سفت شوند.
تامین نیمههادیهای صنعتی گرانقیمت و حساسی مانند ماژول 7MBP100KB060 نیازمند خرید از یک متخصص باسابقه است.
فروشگاه توکل الکترونیک با سالها تجربه مستقیم در بازار قطعات الکترونیک قدرت، اصالت ۱۰۰ درصدی، سلامت فنی و تامین فوری این ماژول هوشمند قدرت ژاپنی را برای صنایع شما تضمین میکند. جهت استعلام قیمت روز، موجودی انبار و دریافت مشاوره قبل از خرید، با کارشناسان ما در تماس باشید.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 7MBP100KB060 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 100A-600V |
