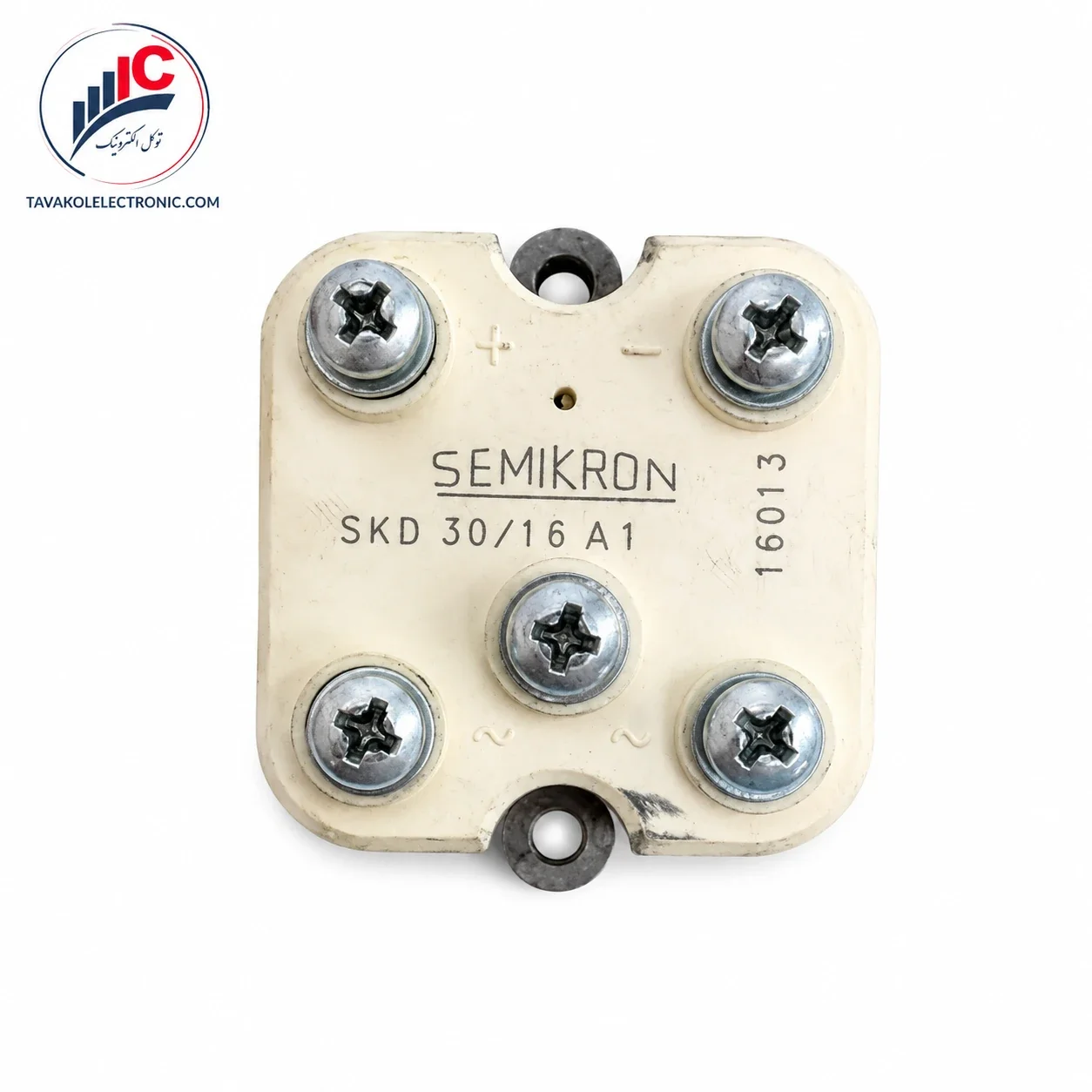

پل دیود سه‌فاز سمیکرون مدل SKD30/16A1

توضیحات

معرفی فروشگاهی محصول

SKD30/16A1 یک پل دیود سه‌فاز سمیکرون از خانواده SKD 30 است که برای یکسو‌سازی برق سه‌فاز در مدارهای قدرت صنعتی استفاده می‌شود. این قطعه در دیتاشیت با عنوان Power Bridge Rectifier معرفی شده و برای کاربردهایی مثل منابع تغذیه صنعتی، رکتیفایر ورودی درایوهای فرکانس متغیر، تغذیه میدان موتور DC و شارژر باتری صنعتی گزینه‌ای قابل بررسی است.

این محصول با کلاس ولتاژی 1600V و ساختار پل دیود سه‌فاز، برای تجهیزاتی مناسب است که نیاز به تبدیل برق AC سه‌فاز به DC دارند. طراحی کیس فلزی ایزوله، ترمینال‌های پیچی و امکان نصب روی شاسی یا هیت‌سینک باعث شده این سری در تعمیرات صنعتی و تابلوهای قدرت کاربرد زیادی داشته باشد.

نکته مهم این است که این قطعه یک رکتیفایر دیودی سه‌فاز است و نباید با ماژول IGBT، IPM یا رکتیفایر تریستوری کنترل‌شونده اشتباه گرفته شود. برای خرید مطمئن، تطبیق کد روی لیبل، ولتاژ، جریان، ابعاد نصب، پین‌آوت و شرایط حرارتی دستگاه ضروری است.

برای استعلام قیمت و موجودی SKD30/16A1 اورجینال، با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول SKD30/16

ویژگی‌های مهم محصول SKD30/16

• پل دیود سه‌فاز SEMIKRON مناسب مدارهای رکتیفایر صنعتی.
• دارای کلاس ولتاژی 1600V برای کاربردهای قدرت.
• مناسب برای تبدیل برق AC سه‌فاز به DC در تجهیزات صنعتی.
• قابل استفاده در رکتیفایر ورودی اینورتر و درایوهای فرکانس متغیر.
• کاربردی در منابع تغذیه صنعتی DC و شارژرهای باتری.
• دارای کیس فلزی ایزوله با ترمینال‌های پیچی.
• مناسب برای نصب روی شاسی یا هیت‌سینک.
• دارای تحمل جریان Surge بالا برای شرایط راه‌اندازی.
• گزینه مناسب برای تعمیر تجهیزات دارای Semikron Bridge Rectifier.
• قابل جست‌وجو با فرم‌های نزدیک مثل SKD30/16A1 و SKD30/16 .

کاربردهای صنعتی

طبق دیتاشیت، خانواده SKD 30 برای کاربردهای زیر معرفی شده است:

• Three Phase Rectifiers for Power Supplies یا رکتیفایر سه‌فاز منابع تغذیه
• Input Rectifiers for Variable Frequency Drives یا رکتیفایر ورودی درایوهای فرکانس متغیر
• Rectifiers for DC Motor Field Supplies یا رکتیفایر تغذیه میدان موتور DC
• Battery Charger Rectifiers یا رکتیفایر شارژر باتری
• تجهیزات تبدیل AC به DC
• تابلوهای برق صنعتی
• منابع تغذیه DC
• مدارهای ورودی درایو و اینورتر صنعتی

در این نوع مدارها، خرابی پل دیود ممکن است با آسیب به فیوز ورودی، خازن‌های DC Link، اتصالات باس DC، ترمینال‌ها یا ضعف خنک‌کاری همراه باشد. بنابراین قبل از نصب قطعه جدید، بررسی علت خرابی قبلی و سلامت مدار اطراف بسیار مهم است.

برای مشاهده قطعات مشابه، می‌توانید دسته ماژول دیود و رکتیفایر صنعتی توکل الکترونیک

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید

نکات مهم قبل از خرید

این محصول یک پل دیود سه‌فاز صنعتی است و وظیفه اصلی آن یکسو‌سازی برق سه‌فاز است. بنابراین مدار فرمان گیت ندارد و با قطعاتی مثل IGBT، تریستور کنترل‌شونده یا IPM تفاوت دارد.

قبل از خرید یا جایگزینی، بهتر است موارد زیر بررسی شوند:

• کد دقیق روی لیبل قطعه
• کلاس ولتاژی 1600V
• جریان موردنیاز مدار
• پین‌آوت و نحوه اتصال ترمینال‌ها
• سلامت فیوزهای ورودی
• وضعیت خازن‌های DC Link
• اتصالات باس DC و کابل‌ها
• کیفیت تماس حرارتی با هیت‌سینک
• گشتاور پیچ‌های نصب و ترمینال‌ها
• علت خرابی قطعه قبلی

در قطعات قدرت صنعتی، شباهت ظاهری برای جایگزینی کافی نیست. اگر دستگاه با مدل SKD 30/16A1 طراحی شده باشد، بهتر است همان کلاس ولتاژی و همان ساختار پین‌آوت تهیه شود تا ریسک خرابی دوباره کاهش پیدا کند.

مقادیر فنی مهم

نکته مهم درباره نصب و جایگزینی

این پل دیود معمولاً در ورودی مدارهای قدرت قرار می‌گیرد و برق سه‌فاز را به باس DC تبدیل می‌کند. اگر قطعه قبلی سوخته باشد، فقط تعویض رکتیفایر کافی نیست؛ باید مسیر ورودی، فیوزها، خازن‌های DC Link، ترمینال‌ها و وضعیت خنک‌کاری نیز بررسی شوند.

در زمان نصب، سطح تماس با هیت‌سینک باید تمیز و صاف باشد. استفاده از خمیر سیلیکون مناسب، بستن صحیح پیچ‌ها و محکم بودن ترمینال‌ها باعث کاهش دمای کاری و افزایش عمر قطعه می‌شود. اتصال ضعیف در ترمینال‌ها می‌تواند باعث داغی، افت ولتاژ و آسیب دوباره به ماژول شود.

برای تجهیزات صنعتی که توقف آن‌ها هزینه‌بر است، انتخاب قطعه اورجینال و تطبیق دقیق با مدل قبلی اهمیت زیادی دارد.

چرا خرید SKD30/16A1 از توکل الکترونیک؟

در قطعاتی مثل پل دیود سه‌فاز سمیکرون، اصالت کالا و تطبیق فنی اهمیت زیادی دارد. نمونه‌های بی‌کیفیت یا ناسازگار ممکن است در تست اولیه سالم به نظر برسند، اما زیر بار صنعتی باعث پریدن فیوز، داغ شدن ترمینال‌ها، آسیب به خازن‌های لینک DC یا توقف دستگاه شوند.

توکل الکترونیک تأمین‌کننده قطعات الکترونیک صنعتی، پل دیود سه‌فاز، رکتیفایر صنعتی، دیود، تریستور، IGBT، IPM و قطعات درایو صنعتی است. حضور فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، کارخانه‌ها و واحدهای نگهداری و تعمیرات فراهم می‌کند.

برای خرید پل دیود SEMIKRON و دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.

سوالات متداول FAQ

SKD30/16A1 چه نوع قطعه‌ای است؟

SKD30/16A1 یک پل دیود سه‌فاز قدرت از برند SEMIKRON است. این قطعه برای تبدیل برق سه‌فاز AC به DC در مدارهای صنعتی استفاده می‌شود.

آیا SKD30/16 محصول ماژول IGBT است؟

خیر. این قطعه IGBT نیست؛ بلکه یک Power Bridge Rectifier یا رکتیفایر پل دیودی سه‌فاز است و مدار فرمان گیت ندارد.

ولتاژ و جریان این پل دیود چقدر است؟

مدل SKD 30/16A1 طبق دیتاشیت دارای کلاس ولتاژی 1600V و جریان خروجی 30A است.

این قطعه در چه تجهیزاتی استفاده می‌شود؟

این محصول در منابع تغذیه صنعتی، ورودی درایوهای فرکانس متغیر، شارژر باتری صنعتی، تغذیه میدان موتور DC و مدارهای تبدیل AC به DC کاربرد دارد.

قبل از تعویض چه مواردی باید بررسی شود؟

قبل از تعویض باید فیوزهای ورودی، خازن‌های DC Link، ترمینال‌ها، باس DC، هیت‌سینک، خمیر سیلیکون و علت خرابی قطعه قبلی بررسی شوند.

آیا مدل‌های دیگر خانواده SKD30 جایگزین این قطعه هستند؟

مدل‌های این خانواده از نظر ولتاژ و مشخصات ممکن است متفاوت باشند. جایگزینی فقط زمانی درست است که کلاس ولتاژ، جریان، پین‌آوت، ابعاد و شرایط نصب با دستگاه تطبیق داشته باشد.

تفاوت SKD30/16A1 با SKD30/16  چیست؟

این دو معمولاً به یک کد اشاره دارند و تفاوت اصلی در نحوه نوشتن فاصله است. برای خرید، کد روی لیبل قطعه و مشخصات فنی دستگاه باید ملاک قرار بگیرد.
