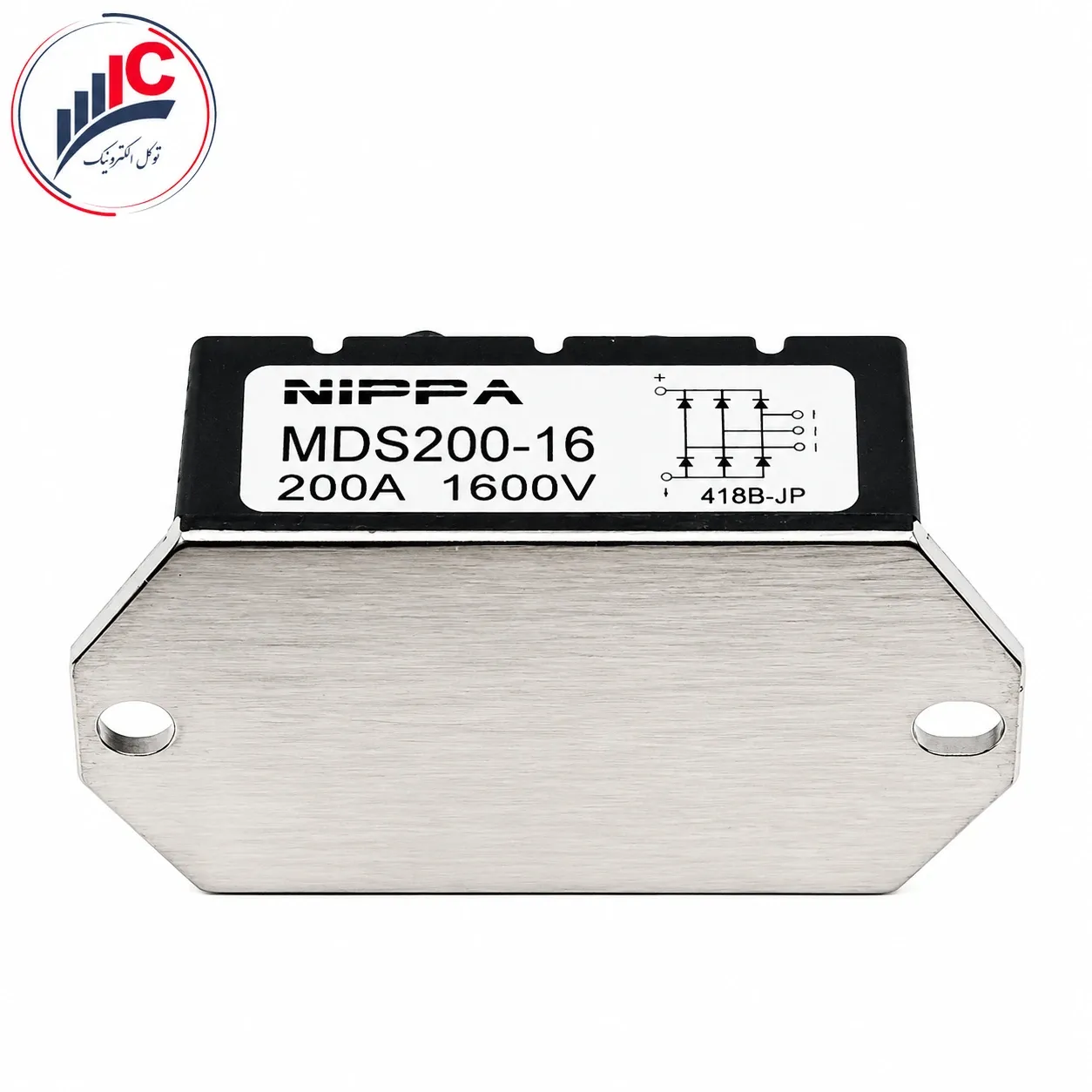

ماژولهای یکسوساز و پلهای دیودی سه فاز، نقش حیاتی در تبدیل جریان متناوب به مستقیم در سیستمهای قدرت ایفا میکنند. ماژول MDS200-16 یک بلوک قدرت فوقسنگین و کارآمد است که به منظور عبور جریانهای بالا و فعالیت در شرایط سخت صنعتی مهندسی شده است. این قطعه که در دستهبندی ماژولهای پل سه فاز (Three Phase Bridge Module) قرار میگیرد، با ظرفیت انتقال جریان مستقیم ۲۰۰ آمپر و تحمل ولتاژ معکوس ۱۶۰۰ ولت، یکی از پایدارترین گزینهها در بازار قطعات الکترونیک صنعتی به شمار میرود. ساختار مجتمع این قطعه موجب کاهش چشمگیر فضای اشغالی و بهینهسازی طراحی در بردهای قدرت میگردد.
قطعه MDS200-16 با بهرهگیری از تکنولوژیهای پیشرفته ساخت و اتصالات تحت فشار (Pressure Contact Technology) توسعه یافته است تا چرخه توان و عمر مفید آن در بارهای سنگین به حداکثر برسد. از جمله ویژگیهای بارز این ماژول میتوان به صفحه پایه ایزولهشده با توان تحمل ۲۵۰۰ ولت اشاره کرد که ایمنی فوقالعادهای را هنگام اتصال فلزی به هیتسینک فراهم میسازد. وزن سبک ۳۰۰ گرمی و طراحی فشرده این قطعه، صرفهجویی در فضا و کاهش وزن نهایی تجهیزات را برای مهندسان تضمین میکند.
با توجه به جریاندهی مداوم ۲۰۰ آمپری و توانایی تحمل جریانهای هجومی تا ۲۱۰۰ آمپر، پل دیود سه فاز MDS200-16 قلب تپنده بسیاری از ماشینآلات سنگین است. از جمله موارد مصرف کلیدی این قطعه میتوان به حوزههای زیر اشاره نمود:
اینورترهای صنعتی (Inverters): تامین تغذیه یکسوشده و پایدار برای درایوها و سیستمهای کنترل دور موتور.
سیستمهای گرمایش القایی (Inductive Heating): استفاده در کورههای القایی صنعتی که نیازمند تحمل جریان راهاندازی بسیار بالایی هستند.
مدارهای چاپر (Choppers): کنترل و یکسوسازی دقیق جریان در مبدلهای صنعتی متصل به شبکه سه فاز.
دستگاههای جوش و برش: تامین جریان فشرده و پایدار جهت ایجاد قوس الکتریکی در ماشینآلات جوشکاری قدرتمند.
به منظور تسهیل فرآیند خرید پل دیود صنعتی و جلوگیری از خطای طراحی، تمامی مشخصات فیزیکی و الکتریکی این قطعه مستقیماً از دیتاشیت مرجع کارخانه استخراج شده و در جدول زیر تنظیم گردیده است:
| پارامتر فیزیکی و الکتریکی | مقدار استاندارد و مشخصات کارخانه |
| شناسه تجاری قطعه (Part Number) | MDS200-16 |
| نوع ساختار سوئیچینگ | پل دیود سه فاز (Three Phase Bridge Module) |
| حداکثر ولتاژ معکوس تکرارشونده ($V_{RRM}$) | ۱۶۰۰ ولت |
| جریان خروجی مستقیم ($I_O$) | ۲۰۰ آمپر (در دمای کیس ۱۰۰ درجه سانتیگراد) |
| بیشینه جریان هجومی ($I_{FSM}$) | ۲۱۰۰ آمپر (پالس ۵۰ هرتز) |
| ولتاژ تست ایزولاسیون ($V_{ISO}$) | ۲۵۰۰ ولت (AC به مدت ۱ دقیقه) |
| محدوده دمای کاری مجاز اتصال ($T_J$) | منفی ۴۰ تا مثبت ۱۵۰ درجه سانتیگراد |
| گشتاور مجاز بستن پیچهای ترمینال (M6) | ۶ نیوتنمتر |
| گشتاور مجاز اتصال به هیتسینک | ۴ نیوتنمتر |
| وزن تقریبی ماژول | ۳۰۰ گرم |
عبور جریان مداوم ۲۰۰ آمپر از یک پل دیود، نیازمند پایداری حرارتی و عایقی کاملاً بینقص است. ورود ماژولهای تقلبی و تغییر لیبلدادهشده به جای قطعات اصلی، موجب افت شدید راندمان، تولید حرارت مهارنشدنی و در نهایت سوختن کامل تجهیزات جانبی یا درایو میشود. جهت جلوگیری از توقف خطوط تولید و بروز خسارات سنگین، تامین قطعات قدرت باید منحصراً از طریق مراجع معتبر صورت پذیرد.
فروشگاه توکل الکترونیک با سالها تخصص در تامین تجهیزات اتوماسیون، سلامت فیزیکی، اصالت لیبل و کیفیت پکیجینگ ماژول MDS200-16 را به طور کامل تضمین میکند. شما میتوانید جهت استعلام قیمت ماژول MDS200-16 و ثبت سفارش، با اطمینان کامل از تطابق ۱۰۰ درصدی کالا با استانداردهای کارخانه اقدام فرمایید.
۱. ظرفیت تحمل ولتاژ و جریان نامی در این قطعه چقدر است؟
این ماژول به صورت پایدار توانایی عبور ۲۰۰ آمپر جریان مستقیم در دمای کیس ۱۰۰ درجه سانتیگراد را داشته و سقف تحمل ولتاژ معکوس آن ۱۶۰۰ ولت است.
۲. میزان ایزولاسیون صفحه پایه در پل دیود MDS200-16 چه مقدار است؟
بیسپلیت این قطعه دارای قابلیت تحمل ولتاژ ایزولاسیون ۲۵۰۰ ولت متناوب (به مدت یک دقیقه) است که مانع از بروز هرگونه اتصال کوتاه با هیتسینک میشود.
۳. آیا این ماژول میتواند جریانهای شوک و لحظهای را تحمل کند؟
بله، بر اساس اطلاعات فنی، قطعه قادر است جریان هجومی فوقالعاده ۲۱۰۰ آمپر را در کسری از ثانیه (شرایط پالس سینوسی ۵۰ هرتز) با موفقیت تحمل نماید.
۴. میزان گشتاور اعمالی برای پیچهای اتصال چقدر باید باشد؟
برای اتصال مکانیکی کابلشوها به ترمینالهای قدرت (سایز M6)، اعمال گشتاور ۶ نیوتنمتر و برای اتصال صفحه پایه قطعه به هیتسینک گشتاور ۴ نیوتنمتر ضروری است.
۵. محدوده دمای مجاز برای نگهداری (Storage) این قطعه چقدر است؟
در صورتی که قطعه در مدار قرار نداشته باشد، دمای محیط نگهداری آن باید در بازه استاندارد منفی ۴۰ تا مثبت ۱۲۵ درجه سانتیگراد کنترل شود.
برای دسترسی به قطعات مکمل، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت مطالعه کاتالوگهای جامعتر، میتوانید به سایت رسمی شرکت IXYS مراجعه نمایید.
| Part Number | MDS200-16 |
|---|---|
| برند | NIPPA |
| مشخصات فنی | 200A-1600V |
