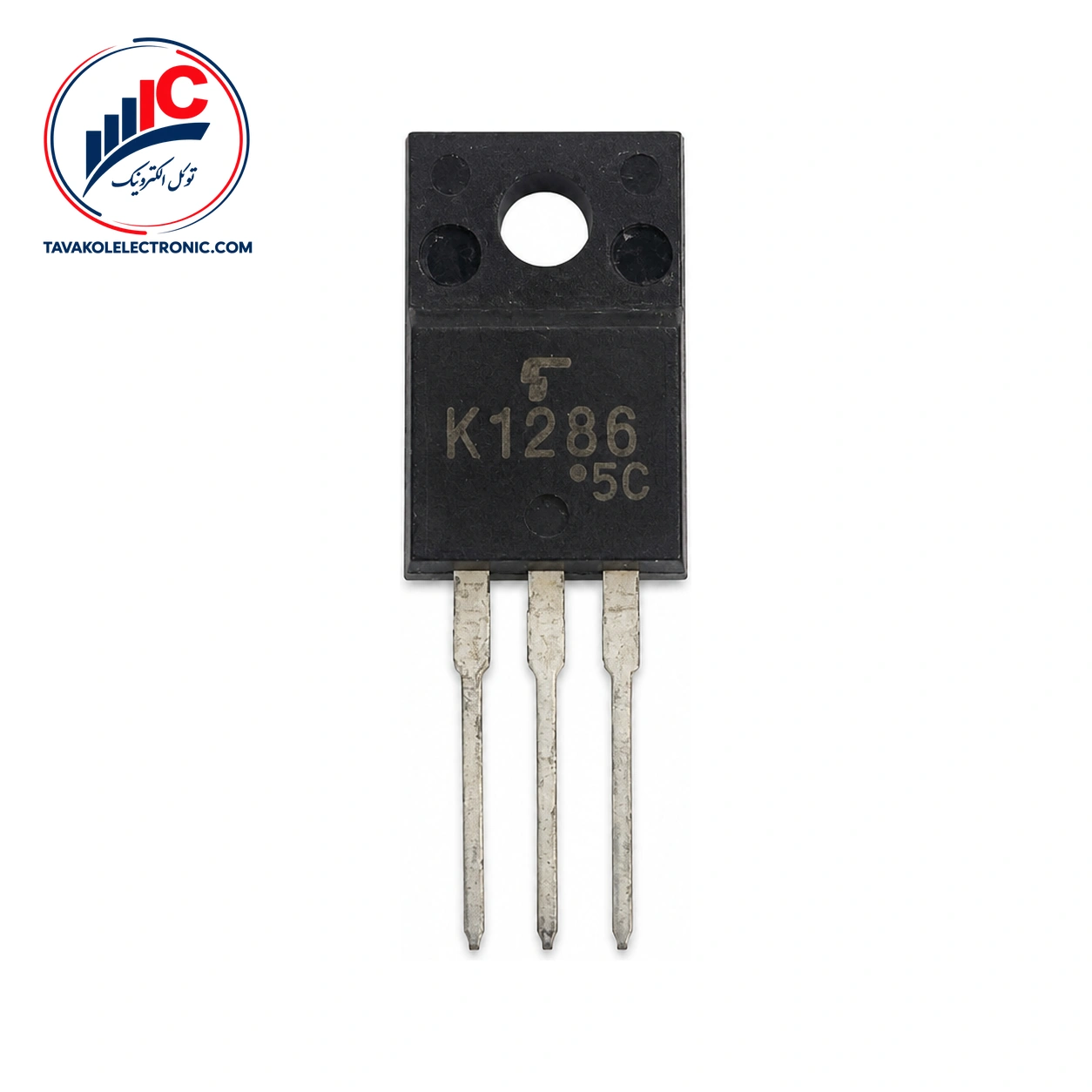

ماسفت 2SK1286

ویژگی‌ها
Part Number2SK1286
Channel TypeN-Channel
مشخصات فنیVDS: 60 V, ID: 15 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK1286

ماسفت 2SK1286 ساخت NEC یک ماسفت قدرت کانال N برای سوئیچینگ و کاربردهای صنعتی است. این قطعه برای درایو سلونوئید، موتور و لامپ در نظر گرفته شده و پیش از سفارش، تطبیق پارت‌نامبر با نیاز مدار اهمیت دارد.


مشخصات کلیدی 2SK1286

مهم‌ترین مشخصات کاربردی این ماسفت در جدول زیر آمده است.

پارامتر مقدار
نوع کانال N-channel
مقاومت روشن در VGS = 10 V و ID = 8 A 55 mΩ معمول، 70 mΩ حداکثر
مقاومت روشن در VGS = 4.0 V و ID = 8 A 80 mΩ معمول، 95 mΩ حداکثر
ظرفیت ورودی 1,400 pF معمول
زمان تأخیر روشن‌شدن 25 ns معمول

بررسی الکتریکی 2SK1286

مقاومت درین به سورس در VGS برابر 10 ولت و ID برابر 8 آمپر، مقدار معمول 55 میلی‌اهم و مقدار حداکثر 70 میلی‌اهم دارد. در VGS برابر 4.0 ولت و همان جریان، این مقادیر به‌ترتیب 80 و 95 میلی‌اهم هستند.

ظرفیت ورودی به‌صورت معمول 1,400 پیکوفاراد است؛ این مقدار در VDS برابر 10 ولت، VGS برابر صفر و فرکانس 1 مگاهرتز مشخص شده است. زمان تأخیر روشن‌شدن نیز 25 نانوثانیه به‌صورت معمول و در شرایط آزمون VGS(on) برابر 10 ولت، VDD برابر 30 ولت، ID برابر 10 آمپر، RG برابر 10 اهم و RL برابر 3.0 اهم اعلام شده است.

ولتاژ قطع گیت به سورس در VDS برابر 10 ولت، ID برابر 1 میلی‌آمپر و دمای محیط 25 درجه سانتی‌گراد، از 1.0 ولت حداقل تا 2.5 ولت حداکثر است.


کاربردهای ماسفت 2SK1286

این ماسفت برای سوئیچینگ و استفاده صنعتی طراحی شده است. درایو سلونوئید، درایو موتور و درایو لامپ، کاربردهای اعلام‌شده برای آن هستند.

در مشخصات حداکثر مطلق، ولتاژ درین به سورس 60 ولت و ولتاژ گیت به سورس ±20 ولت ذکر شده است. جریان درین پیوسته نیز حداکثر ±15 آمپر اعلام شده است. جریان پالسی حداکثر ±60 آمپر است و این مقدار با عرض پالس حداکثر 10 میکروثانیه و چرخه کاری حداکثر یک درصد همراه است.

پایه‌ها و ملاحظات حرارتی

ترتیب پایه‌های قطعه به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. توان تلفاتی کل در دمای محیط 25 درجه سانتی‌گراد حداکثر 2.0 وات و در دمای بدنه 25 درجه سانتی‌گراد حداکثر 30 وات است. دمای کانال حداکثر 150 درجه سانتی‌گراد و محدوده دمای نگهداری از منفی 55 تا مثبت 150 درجه سانتی‌گراد اعلام شده است.

مقادیر حرارتی و جریان‌های ذکرشده در این بخش، حدود حداکثر مطلق هستند؛ بنابراین باید در طراحی با حاشیه مناسب و متناسب با شرایط واقعی مدار در نظر گرفته شوند. برای مقایسه گزینه‌های موجود، بررسی انواع ماسفت می‌تواند به انتخاب قطعه متناسب با کاربرد کمک کند.


قیمت و خرید 2SK1286 از توکل الکترونیک

توکل الکترونیک با ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش قطعات الکترونیکی را پیگیری می‌کند. هنگام درخواست قیمت، تعداد موردنیاز و مشخصات پروژه را اعلام کنید.


جمع‌بندی و ثبت سفارش

2SK1286 یک ماسفت قدرت کانال N برای سوئیچینگ صنعتی و درایو سلونوئید، موتور و لامپ است. مقاومت روشن در دو سطح ولتاژ گیت، ظرفیت ورودی، زمان تأخیر و مشخصات گیت از عوامل مهم بررسی آن هستند. برای دریافت قیمت، بررسی موجودی یا ثبت سفارش، با توکل الکترونیک در ارتباط باشید.


سؤالات متداول درباره 2SK1286

2SK1286 چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت کانال N است که برای سوئیچینگ و کاربردهای صنعتی طراحی شده است.

کاربردهای اصلی این قطعه چیست؟

درایو سلونوئید، درایو موتور و درایو لامپ از کاربردهای اعلام‌شده برای این ماسفت هستند.

ترتیب پایه‌های قطعه چگونه است؟

پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.

توضیحات تکمیلی

Part Number

2SK1286

Channel Type

N-Channel

مشخصات فنی

VDS: 60 V, ID: 15 A
