توضیحات

خرید FCBS0550

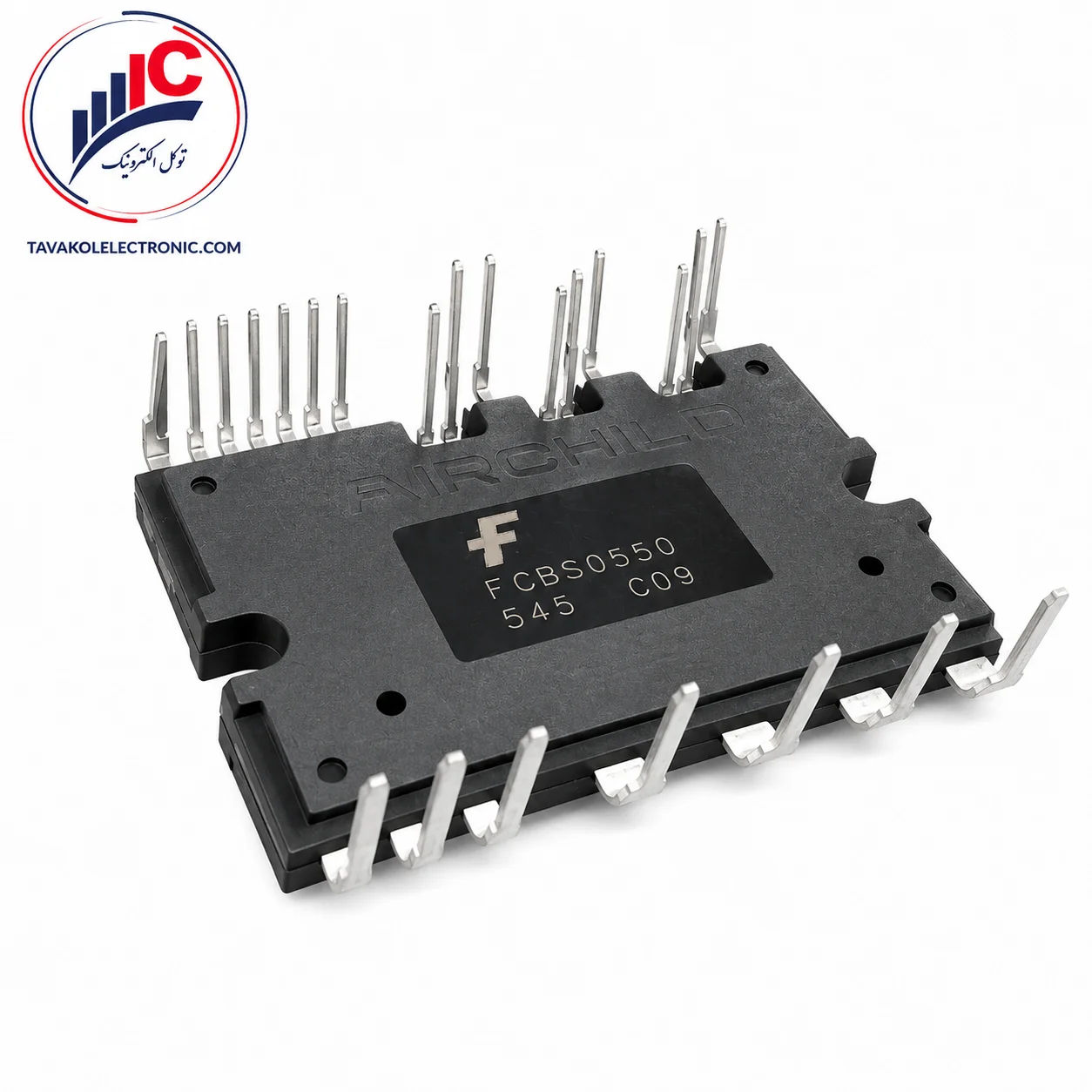

FCBS0550 یک ماژول قدرت هوشمند سه‌فاز از خانواده Fairchild SPM است که برای راه‌اندازی موتورهای AC کم‌قدرت و ساخت اینورتر DC به AC طراحی شده است. این محصول بخش قدرت مبتنی بر شش MOSFET، مدارهای گیت‌درایور و حفاظت‌های اصلی را در یک پکیج یکپارچه ارائه می‌کند.

بخش اینورتر این ماژول دارای ولتاژ Drain-Source برابر 500 ولت و جریان نامی هر MOSFET برابر 5 آمپر در دمای کیس 25 درجه سانتی‌گراد است. سه ترمینال منفی DC-Link به‌صورت جداگانه در نظر گرفته شده‌اند تا امکان اندازه‌گیری جریان هر فاز در مدار فراهم باشد.

گیت‌درایورهای داخلی، مدارهای High Side و Low Side را کنترل می‌کنند و ورودی‌های فرمان با سطوح منطقی 3.3 و 5 ولت سازگار هستند. وجود HVIC داخلی امکان کنترل بخش High Side بدون اپتوکوپلر را در طراحی سازگار فراهم می‌کند؛ البته شبکه Bootstrap شامل دیود و خازن باید مطابق مدار دستگاه بررسی شود و به‌صورت کامل داخل ماژول قرار ندارد.

این محصول بیشتر برای تعمیر یا جایگزینی روی بردهایی مناسب است که دقیقاً از همین پارت‌نامبر، پین‌آوت 27 پایه و پکیج SPM27BA استفاده می‌کنند. برای دریافت قیمت روز، استعلام موجودی و سفارش FCBS0550 با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

مشخصه	اطلاعات
پارت‌نامبر	FCBS0550
برند	Fairchild Semiconductor
خانواده	Smart Power Module – SPM
نوع قطعه	ماژول IPM سه‌فاز مبتنی بر MOSFET
ساختار	اینورتر سه‌فاز با 6 MOSFET
ولتاژ MOSFET	500V
جریان نامی	5A در TC=25°C
جریان پیک	7A با پالس کمتر از 1ms
پکیج	SPM27BA
تعداد پایه	27 پایه
حفاظت‌های تأییدشده	UVLO و اتصال کوتاه Low Side
کاربرد رسمی	درایو موتور کم‌قدرت و یخچال اینورتر

ویژگی‌های مهم

ساختار کامل اینورتر سه‌فاز MOSFET
دارای شش کلید قدرت و دیودهای داخلی مرتبط
گیت‌درایورهای داخلی برای بخش High Side و Low Side
HVIC داخلی برای Level Shifting ولتاژ بالا
ورودی‌های منطقی سازگار با CMOS و LSTTL در سطح 3.3 و 5 ولت
حفاظت افت ولتاژ تغذیه در بخش‌های High Side و Low Side
حفاظت اتصال کوتاه برای MOSFETهای سمت پایین
خروجی خطای VFO برای خطای UV بخش Low Side و اتصال کوتاه
ترمینال‌های منفی مجزای NU، NV و NW برای سنجش جریان فازها

کاربردهای محصول

طبق دیتاشیت Fairchild، FCBS0550 برای درایو اینورتر سه‌فاز موتورهای AC کم‌قدرت در کلاس برق 200 ولت طراحی شده است.

کاربردهای رسمی و قابل اتکا شامل موارد زیر هستند:

برد اینورتر یخچال
درایو موتورهای AC کم‌قدرت
کنترل موتور سه‌فاز در تجهیزات خانگی
بردهای اینورتر دارای پکیج SPM27BA
تعمیر تجهیزات سازگار با پین‌آوت این مدل

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید

پیش از خرید FCBS0550، پارت‌نامبر روی قطعه معیوب باید به‌صورت کامل و خوانا بررسی شود. ظاهر مشابه یا یکسان‌بودن ولتاژ و جریان، برای انتخاب ماژول جایگزین کافی نیست.

این محصول دارای 27 پایه کنترلی و قدرت است. پایه‌های NU، NV و NW به‌صورت جداگانه برای مسیرهای منفی سه فاز طراحی شده‌اند و نحوه اتصال آن‌ها باید دقیقاً با PCB دستگاه یکسان باشد.

موارد زیر را پیش از سفارش تطبیق دهید:

پارت‌نامبر کامل روی بدنه
پکیج SPM27BA
تعداد و ترتیب پایه‌ها
پایه‌های P، U، V و W
پایه‌های منفی NU، NV و NW
ورودی‌های High Side و Low Side
پایه خروجی خطا VFO
پایه‌های CFOD و CSC
فاصله پایه‌ها و محل پیچ‌های نصب
مدل دستگاه و شماره برد

در این مدل، دیودهای Bootstrap خارجی در مدار مرجع دیده می‌شوند. بنابراین هنگام تعمیر برد، دیودها، مقاومت‌ها و خازن‌های Bootstrap نیز باید بررسی شوند.

برای کاهش احتمال خرید اشتباه، تصویر واضح قطعه قبلی، پشت و روی برد، مدل دستگاه و تعداد موردنیاز را هنگام استعلام موجودی FCBS0550 ارسال کنید.

اطلاعات فنی قابل اتکا FCBS0550

پارامتر	مقدار
حداکثر ولتاژ DC-Link	400V
ولتاژ Surge باس	450V
ولتاژ Drain-Source	500V
تغذیه پیشنهادی VCC	13.5 تا 16.5V
تغذیه پیشنهادی VBS	13 تا 18.5V
فرکانس PWM	حداکثر 20kHz
Dead Time حداقل	2µs
ولتاژ ایزولاسیون	2500Vrms برای یک دقیقه
دمای کاری کیس	‎-20 تا +100°C
ابعاد تقریبی پکیج	44 × 26.8 میلی‌متر

حفاظت اتصال کوتاه فقط برای MOSFETهای Low Side فعال است و به مقاومت شنت و مدار فیلتر خارجی نیاز دارد. سطح تیپیک تحریک حفاظت اتصال کوتاه در ورودی CSC برابر حدود 0.5 ولت است.

مدت‌زمان فعال‌بودن خروجی خطا نیز با خازن خارجی متصل به پایه CFOD تعیین می‌شود؛ برای نمونه، دیتاشیت با خازن 33 نانوفاراد زمان تیپیک حدود 1.8 میلی‌ثانیه را ذکر می‌کند.

نکات تعویض و راه‌اندازی FCBS0550

قبل از بازکردن یا تعویض ماژول، باس DC و تمام خازن‌های مدار را کاملاً تخلیه کنید و اصول ESD را رعایت نمایید.

در کنار خود ماژول، موارد زیر نیز بررسی شوند:

تغذیه 15 ولت مدار درایور
دیودها و خازن‌های Bootstrap
مقاومت‌های شنت هر فاز
مدار CSC و فیلتر اتصال کوتاه
سیگنال‌های فرمان از کنترلر
اتصال کوتاه سیم‌پیچ موتور
خازن اصلی باس DC
مسیرهای قدرت و لحیم پایه‌ها

سطح هیت‌سینک باید تمیز باشد و ماژول با خمیر حرارتی مناسب نصب شود. گشتاور پیشنهادی پیچ M3 در دیتاشیت برابر 0.62 نیوتن‌متر است.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، ماژول‌های قدرت، قطعات اینورتر و نیمه‌هادی‌های صنعتی فعالیت دارد.

مزایای خرید شامل موارد زیر است:

بررسی پارت‌نامبر پیش از سفارش
امکان ارسال تصویر قطعه معیوب
عرضه محصولات نو
استعلام موجودی روز
امکان خرید تعدادی و تأمین شرکتی
صدور پیش‌فاکتور
حضور فیزیکی در بازار جمهوری تهران
ارسال به سراسر کشور

بررسی تصویر و مشخصات برد پیش از ثبت سفارش، احتمال خرید مدل ناسازگار را کاهش می‌دهد.

سوالات متداول

FCBS0550 دقیقاً چه نوع قطعه‌ای است؟

یک Smart Power Module سه‌فاز مبتنی بر MOSFET است که بخش قدرت، گیت‌درایور و مدارهای حفاظتی را در یک پکیج ترکیب می‌کند.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ MOSFETها 500 ولت و جریان نامی هر کلید 5 آمپر در دمای کیس 25 درجه سانتی‌گراد است.

آیا این مدل IGBT است؟

خیر. بخش قدرت این محصول بر پایه MOSFET ساخته شده و نباید به‌عنوان ماژول IGBT معرفی شود.

آیا حفاظت اتصال کوتاه دارد؟

بله، اما این حفاظت فقط برای MOSFETهای سمت پایین عمل می‌کند و به مدار شنت و فیلتر خارجی وابسته است.

آیا دیود Bootstrap داخلی دارد؟

دیتاشیت وجود دیود Bootstrap داخلی را اعلام نکرده و در مدار مرجع از دیود Bootstrap خارجی استفاده شده است.

برای استعلام خرید چه اطلاعاتی ارسال شود؟

تصویر قطعه قبلی، پارت‌نامبر، مدل دستگاه، شماره برد، نحوه پایه‌ها و تعداد موردنیاز را ارسال کنید.
