SI7846DP محصول Vishay و یک ماسفت کانال N با ولتاژ درین-سورس 150 V است. این قطعه در پکیج PowerPAK SO-8 عرضه میشود و برای طراحی‌هایی مناسب است که انتخاب دقیق ماسفت، ابعاد فشرده و کنترل مشخصات سوئیچینگ اهمیت دارند.
برای مقایسه ماسفت‌ها، معمولاً مقاومت درین-سورس در حالت روشن، بار کل گیت و زمان تأخیر خاموش‌شدن بررسی می‌شوند. مقاومت روشن این قطعه در شرایط آزمون مشخص، 0.041 Ω تیپیک و 0.050 Ω حداکثر است. این مقادیر در VGS = 10 V، ID = 5 A و TJ = 25 °C اعلام شده‌اند.
جدول زیر بخشی از مشخصات مهم قطعه را برای بررسی اولیه نشان می‌دهد:
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel |
| ولتاژ درین-سورس | 150 V، حداکثر مجاز |
| پکیج | PowerPAK SO-8 |
| مقاومت روشن | 0.041 Ω تیپیک، 0.050 Ω حداکثر |
| بار کل گیت | 30 nC تیپیک، 36 nC حداکثر |
| تأخیر خاموش‌شدن | 22 ns تیپیک، 33 ns حداکثر |
بار کل گیت 30 nC تیپیک و 36 nC حداکثر است؛ این مشخصه در VDS = 75 V، VGS = 10 V و ID = 5 A ارائه شده است. مقاومت گیت نیز در دمای اتصال 25 °C، مقدار 0.2 Ω حداقل، 0.85 Ω تیپیک و 1.4 Ω حداکثر دارد.
ولتاژ آستانه گیت 2.0 V حداقل است و در شرایط VDS = VGS، جریان ID = 250 μA و TJ = 25 °C مشخص شده است. ولتاژ مستقیم دیود نیز 0.75 V تیپیک و 1.1 V حداکثر، در جریان IS = 2.8 A، VGS = 0 V و TJ = 25 °C است.
این ماسفت برای سوئیچ سمت اولیه در مبدل‌های DC/DC با چگالی بالا معرفی شده است. مبدل‌های DC/DC با ورودی 48 V در تجهیزات مخابراتی و سروری، کاربردهای صنعتی و سامانه‌های خودرویی 42 V نیز در محدوده کاربردهای اعلام‌شده قرار دارند.
زمان تأخیر خاموش‌شدن 22 ns تیپیک و 33 ns حداکثر است؛ شرایط آزمون شامل VDD = 75 V، RL = 15 Ω، جریان حدود 5 A، VGEN = 10 V و RG = 6 Ω بوده است. برای انتخاب نهایی، ولتاژ و جریان واقعی مدار، مشخصات درایو گیت و محدودیت‌های حرارتی طراحی را با داده‌های قطعه تطبیق دهید.
مقدار 150 V برای ولتاژ درین-سورس و 50 A برای جریان پالسی، حدود مجاز هستند و نباید بدون بررسی شرایط مدار به‌عنوان کارکرد عادی در نظر گرفته شوند. جریان درین پیوسته نیز طبق رتبه‌بندی اعلام‌شده، 6.7 A برای 10 ثانیه یا 4.0 A در حالت مداوم، در شرایط تعیین‌شده است. حداکثر ولتاژ گیت-سورس ±20 V و محدوده دمای اتصال و ذخیره‌سازی 55- تا 150 °C است.
برای مشاهده ماسفت و مقایسه گزینه‌های موجود، پارت‌نامبر و نوع پکیج را پیش از انتخاب نهایی بررسی کنید.
برای خرید این قطعه از توکل الکترونیک، استعلام قیمت و موجودی روز دریافت کنید. امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی وجود دارد و در صورت نیاز میتوانید پیش‌فاکتور دریافت کنید. این کالا با ضمانت اصالت کالا عرضه میشود.
پیش از ثبت سفارش، پارت‌نامبر، نوع کانال N و پکیج PowerPAK SO-8 را با نمونه یا BOM پروژه تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را دارد.
این قطعه یک ماسفت کانال N با ولتاژ درین-سورس 150 V و پکیج PowerPAK SO-8 است که برای سوئیچینگ در مبدل‌های DC/DC و کاربردهای صنعتی، مخابراتی، سروری و خودرویی معرفی شده است.
خیر. مقدار 50 A در این مشخصات به جریان پالسی حداکثر مربوط است و نباید به‌عنوان جریان کاری مداوم استفاده شود. جریان پیوسته اعلام‌شده 4.0 A در حالت steady state و در شرایط تعیین‌شده است.
اگر به یک ماسفت کانال N در پکیج PowerPAK SO-8 برای بررسی در طراحی‌های DC/DC نیاز دارید، این مدل با مشخصات فنی و کاربردهای اعلام‌شده می‌تواند در فهرست انتخاب شما قرار بگیرد. برای اطلاع از قیمت، موجودی و شرایط تأمین، با توکل الکترونیک تماس بگیرید و پارت‌نامبر دقیق را هنگام سفارش اعلام کنید.
| Part Number | SI7846DP |
|---|---|
| پکیج | PowerPAK SO-8 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 150 V, ID: 6.7 A |

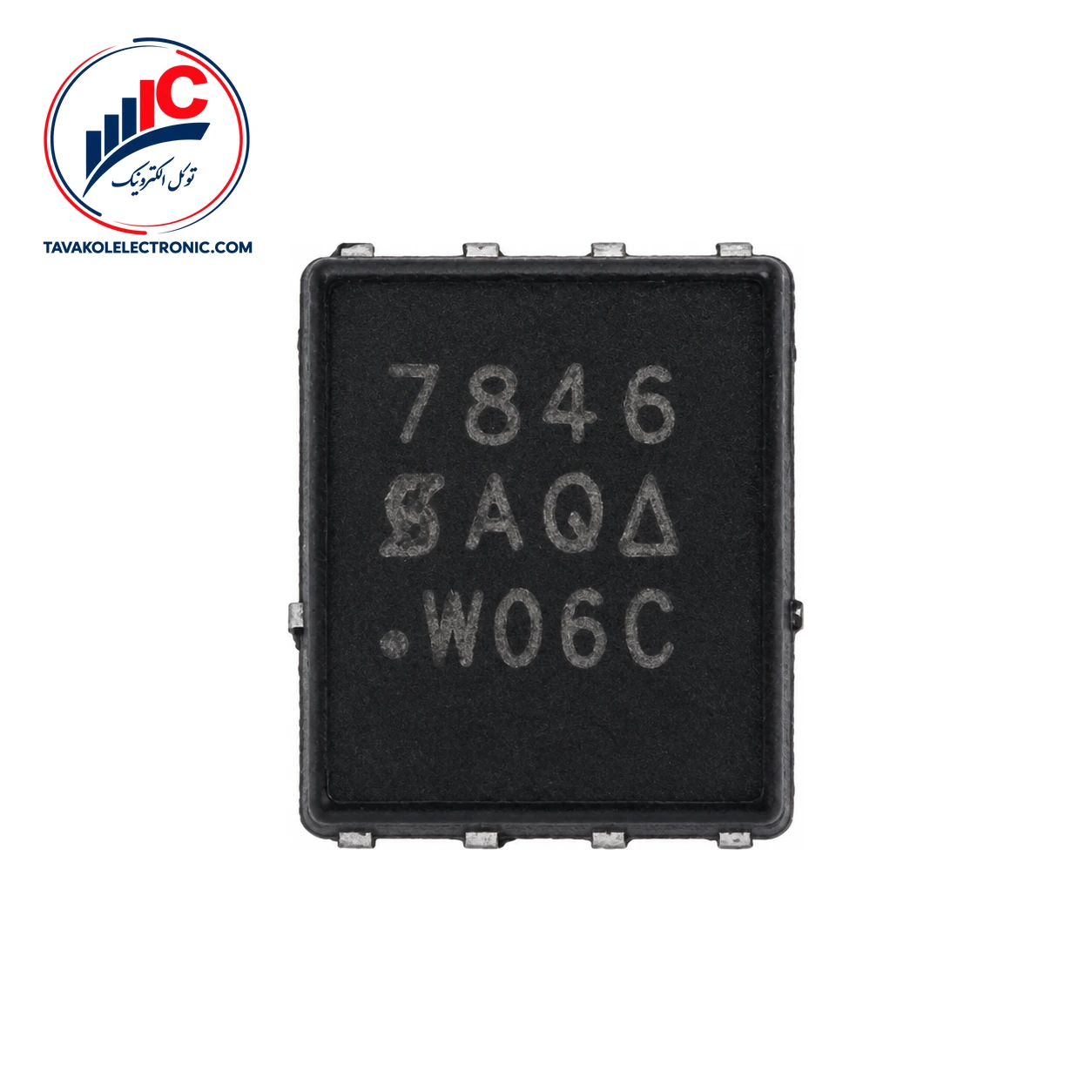

ماسفت SI7846DP
