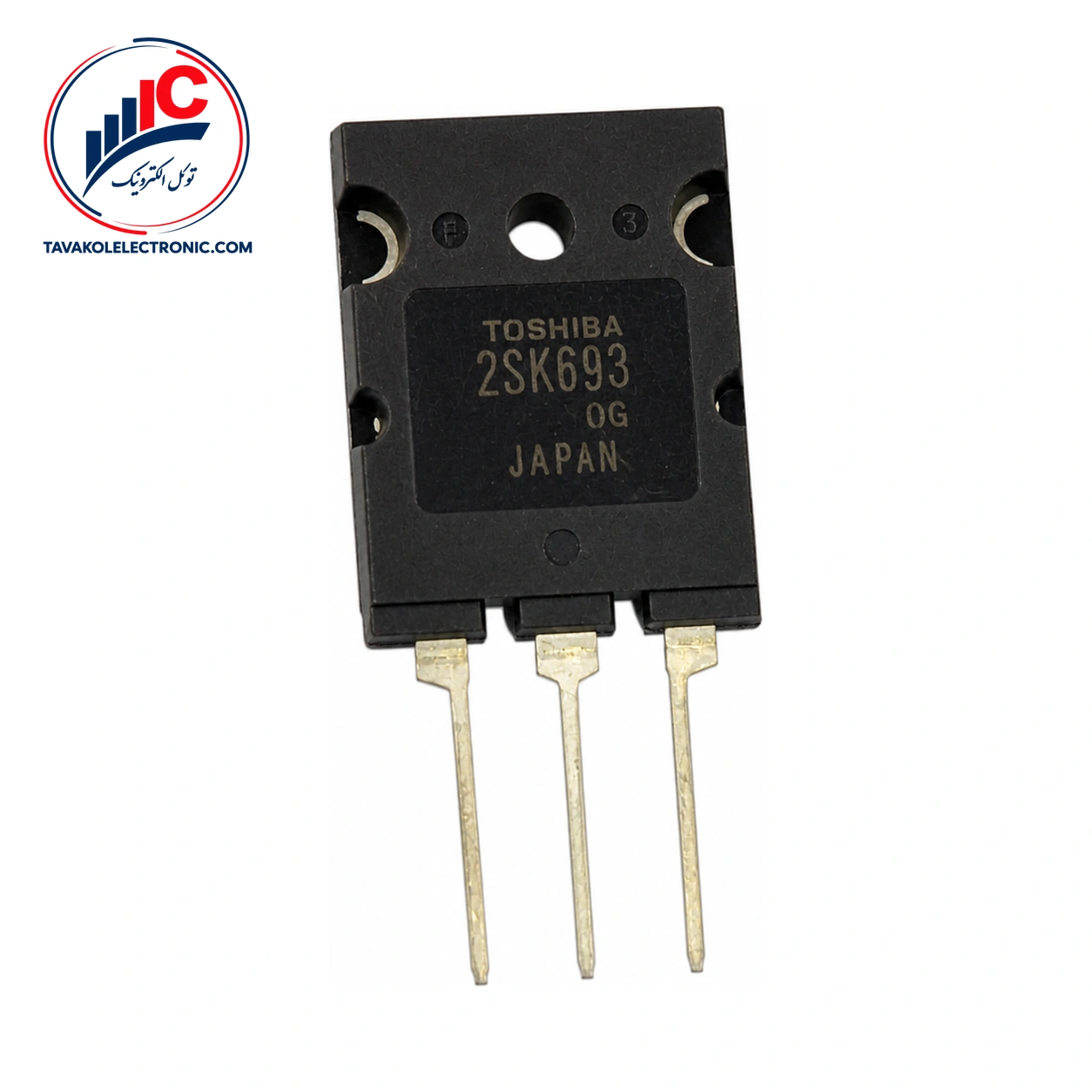

2SK693 یک ماسفت سیلیکونی N-channel از نوع π-MOS ساخت Toshiba است که برای سوئیچینگ سریع و جریان بالا طراحی شده است. این قطعه در مدارهایی مثل رگولاتور چاپر، مبدل DC-DC و درایو موتور کاربرد دارد. با این حال، انتخاب نهایی باید با ولتاژ، جریان و شرایط واقعی مدار هماهنگ باشد.
در انتخاب این قطعه، شماره فنی، نوع کانال، مشخصات درین و سورس، شرایط تحریک گیت و پکیج اهمیت دارند. برای مقایسه مدل‌های مختلف در گروه انواع ماسفت هم بهتر است پارامترهای دیتاشیت را با نیاز مدار خود تطبیق دهید.
تمرکز اصلی این ماسفت روی سوئیچینگ سریع و جریان بالاست. از کاربردهای اعلام‌شده برای آن می‌توان به رگولاتور چاپر، مبدل‌های DC-DC و مدارهای درایو موتور اشاره کرد. این موارد فقط محدوده استفاده را نشان می‌دهند و به‌معنای سازگاری خودکار با همه مدارها نیستند.
مقاومت روشن درین-سورس این مدل به‌طور معمول 0.32 Ω است و این مقدار در شرایط ID=7 A و VGS=10 V بیان شده است. ولتاژ آستانه گیت در بازه 2.0 تا 4.0 V قرار دارد و در شرایط VDS=10 V و ID=1 mA مشخص شده است. این بازه را نباید به‌تنهایی معادل روشن‌شدن کامل قطعه در کاربرد توان در نظر گرفت.
هدایت انتقالی مستقیم نیز مقدار معمول 9.0 S دارد که در VDS=10 V و ID=7 A اندازه‌گیری شده است. ولتاژ روشن درین-سورس 4.8 V به‌صورت معمول و 6.3 V به‌صورت حداکثر، در شرایط ID=13 A و VGS=10 V اعلام شده است.
| پارامتر | مقدار | شرایط |
|---|---|---|
| ولتاژ شکست درین-سورس | حداقل 450 V | ID=10 mA، VGS=0 V |
| مقاومت روشن درین-سورس | 0.32 Ω معمولی | ID=7 A، VGS=10 V |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V | VDS=10 V، ID=1 mA |
| ظرفیت ورودی | 2300 pF معمولی؛ 3600 pF حداکثر | Ta=25°C |
پکیج این قطعه 2-21F1B است و سه ترمینال دارد: پایه 1 گیت، پایه 2 درین و هیت‌سینک، و پایه 3 سورس. پیش از نصب یا جایگزینی، تطبیق شماره پایه‌ها و شکل پکیج با برد اهمیت دارد.
حداکثر ولتاژ درین-سورس 450 V، حداکثر جریان پیوسته درین 13 A و حد مجاز ولتاژ گیت-سورس ±20 V است. این سه مقدار، حدود مجاز مطلق هستند و نباید به‌عنوان شرایط کار عادی یا تضمین عملکرد در همه وضعیت‌ها در نظر گرفته شوند. جریان قطع درین حداکثر 300 µA در VDS=450 V، VGS=0 V و Ta=25°C است. زمان بازیابی معکوس دیود سورس-درین نیز به‌طور معمول 400 ns در IDR=13 A و Ta=25°C اعلام شده است.
برای خرید 2SK693 از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و همچنین امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
هنگام ثبت درخواست، تعداد موردنیاز و شماره فنی را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود. امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.
این قطعه یک ماسفت سیلیکونی N-channel از نوع π-MOS ساخت Toshiba است و برای سوئیچینگ سریع و جریان بالا معرفی شده است.
حداکثر ولتاژ درین-سورس 450 V و حداکثر جریان پیوسته درین 13 A است. این اعداد حد مجاز مطلق هستند و باید همراه با شرایط ذکرشده در مشخصات فنی بررسی شوند.
در پکیج 2-21F1B، پایه 1 گیت، پایه 2 درین و هیت‌سینک و پایه 3 سورس است. پیش از نصب، این ترتیب را با برد و طراحی مدار تطبیق دهید.
اگر برای چاپر، مبدل DC-DC یا درایو موتور به یک ماسفت N-channel با ولتاژ شکست حداقل 450 V و مقاومت روشن معمولی 0.32 Ω نیاز دارید، 2SK693 گزینه‌ای قابل بررسی است. پیش از سفارش، پکیج 2-21F1B، ترتیب پایه‌ها و شرایط واقعی مدار را تطبیق دهید. برای استعلام قیمت، موجودی و ثبت سفارش با توکل الکترونیک تماس بگیرید.
| Part Number | 2SK693 |
|---|---|
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 450 V, ID: 13 A |
ماسفت 2SK693
