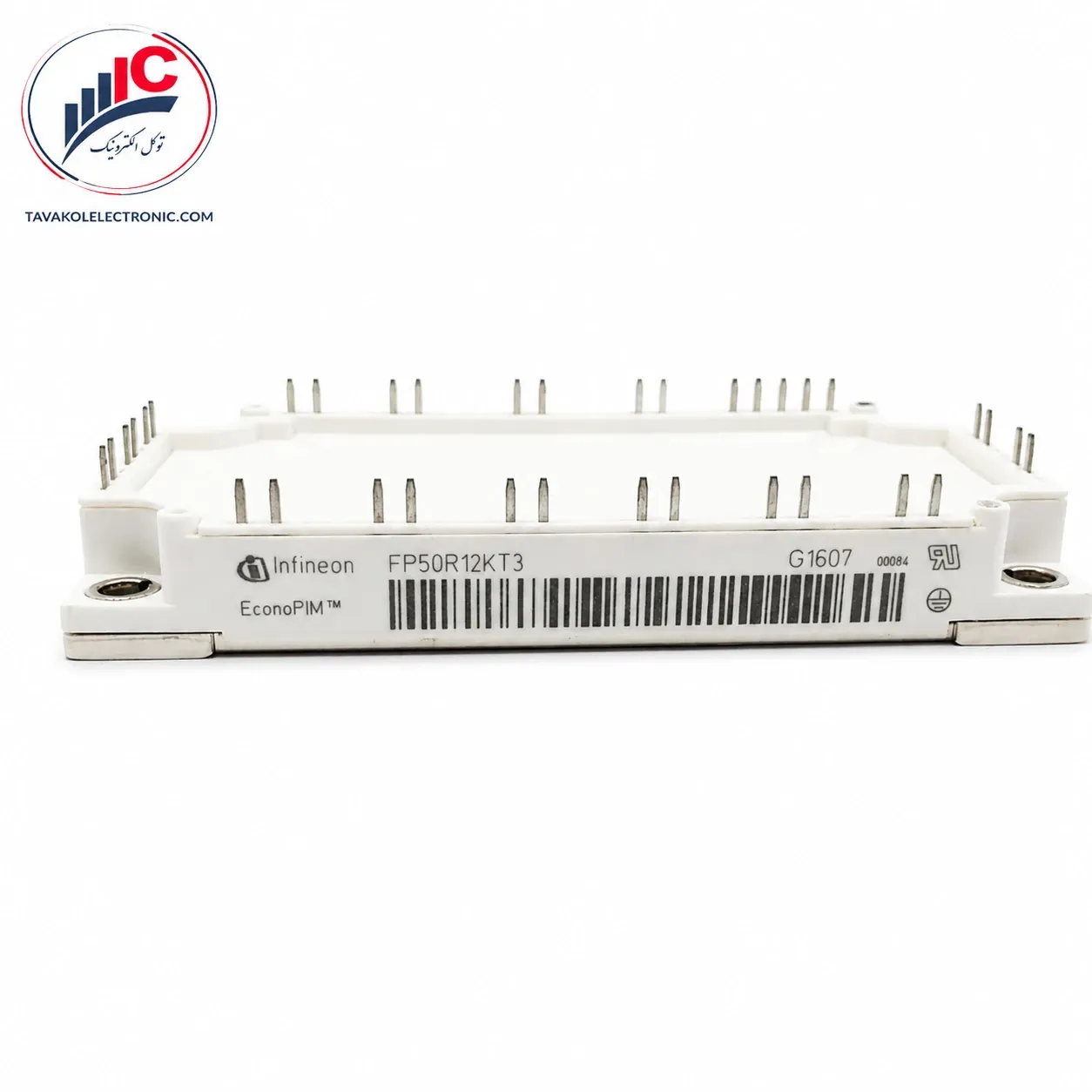

ماژول IGBT مدل FP50R12KT3

توضیحات

معرفی تخصصی قطعه قدرت FP50R12KT3

در صنعت الکترونیک قدرت و طراحی سیستم‌های درایو موتور، استفاده از ماژول‌های مجتمع با قابلیت اطمینان بالا از اهمیت ویژه‌ای برخوردار است. قطعه FP50R12KT3 یکی از محصولات برجسته و شناخته‌شده‌ی شرکت اینفینئون (Infineon) در دسته قطعات نیمه‌هادی صنعتی به شمار می‌رود. این ماژول با ادغام چندین بخش کلیدی در یک پکیج واحد، راهکاری جامع برای بهینه‌سازی مبدل‌های انرژی و کاهش تلفات سیستم ارائه می‌دهد.

معماری داخلی ماژول FP50R12KT3 شامل یک بخش اینورتر (Inverter)، یک دیود یکسوساز (Rectifier) و یک بخش چاپر ترمز (Brake-Chopper) است. این یکپارچگی باعث می‌شود تا حجم نهایی مدارات درایو کاهش یافته و فرآیند مدیریت حرارتی با راندمان بسیار بالاتری انجام پذیرد. ساختار مهندسی این قطعه، شرایطی را فراهم می‌کند تا سیستم بتواند در محیط‌های صنعتی با نوسانات بالای الکتریکی عملکرد پایداری داشته باشد.

جدول مشخصات فنی قطعه FP50R12KT3

بررسی دقیق مقادیر الکتریکی و محدوده‌های مجاز حرارتی پیش از استفاده از قطعه در مدار ضروری است. جدول زیر مشخصات اصلی تایید شده در اسناد فنی شرکت سازنده را برای ماژول FP50R12KT3 نشان می‌دهد:

کاربردهای صنعتی FP50R12KT3

با توجه به ظرفیت بالای جریان‌دهی و تجمیع واحدهای سوئیچینگ، یکسوسازی و ترمز در یک پکیج، از مهم‌ترین کاربردهای صنعتی قطعه FP50R12KT3 می‌توان به موارد زیر اشاره نمود:

• طراحی و ساخت اینورترهای سه فاز صنعتی برای کنترل سرعت و گشتاور موتورهای الکتریکی.

• استفاده در مدارات مبدل فرکانس و درایوهای آسانسور که نیازمند واحد ترمز دینامیکی هستند.

• به‌کارگیری در سیستم‌های منابع تغذیه بدون وقفه (UPS) جهت تضمین پایداری ولتاژ خروجی.

• کنترلرهای توان در تجهیزات اتوماسیون کارخانجات و دستگاه‌های جوشکاری اینورتری.

تضمین اصالت قطعات در فروشگاه توکل الکترونیک

استفاده از قطعات نیمه‌هادی غیر استاندارد یکی از بزرگترین خطرات در صنایع الکترونیک قدرت است. قطعات فیک توانایی تحمل فشارهای حرارتی و ولتاژهای نامی مندرج در دیتاشیت را ندارند و تحت بارهای سنگین به سرعت دچار اتصال کوتاه یا سوختگی می‌شوند. قطعه FP50R12KT3 به عنوان یک سوییچ قدرت حیاتی، نیازمند بالاترین سطح کیفیت در مواد اولیه است تا از خسارات گسترده به سیستم‌های جانبی جلوگیری نماید.

فروشگاه توکل الکترونیک به عنوان مرجع تخصصی تامین قطعات الکترونیک صنعتی، کیفیت، اصالت برند و سلامت فیزیکی این محصول را به طور کامل تضمین می‌نماید. شما می‌توانید جهت تهیه و خرید FP50R12KT3 برای پروژه‌های حساس و تعمیرات تخصصی دستگاه‌های صنعتی خود، با اطمینان خاطر از فروشگاه توکل الکترونیک اقدام نمایید.

• برای دسترسی به تجهیزات تعمیراتی، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• جهت بررسی اسناد فنی و دیتای مادر، می‌توانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.

سوالات متداول فنی درباره FP50R12KT3

۱. ولتاژ و جریان نامی در بخش اینورتر ماژول FP50R12KT3 چقدر است؟ بر اساس مستندات فنی، ولتاژ کلکتور-امیتر در بخش اینورتر برابر با ۱۲۰۰ ولت و جریان مداوم کلکتور در دمای ۸۰ درجه سانتی‌گراد معادل ۵۰ آمپر می‌باشد.

۲. آیا این قطعه به سیستم مانیتورینگ حرارتی داخلی مجهز است؟ بله، این ماژول دارای یک مقاومت حرارتی (NTC) داخلی است که مقاومت نامی آن ۵.۰۰ کیلو اهم در دمای ۲۵ درجه سانتی‌گراد می‌باشد و جهت پایش دقیق دمای قطعه کاربرد دارد.

۳. بخش دیود یکسوساز در این ماژول توانایی تحمل چه جریانی را دارد؟ در قسمت دیود یکسوساز (Rectifier)، جریان موثر (RMS) حداکثر به ازای هر چیپ ۸۰ آمپر در دمای ۸۰ درجه سانتی‌گراد ارزیابی شده است.

۴. متریال به کار رفته در پایه و عایق داخلی این قطعه چیست؟ صفحه پایه (Baseplate) این ماژول از جنس مس (Cu) ساخته شده و برای ایجاد ایزولاسیون داخلی قدرتمند، از سرامیک اکسید آلومینیوم (Al2O3) استفاده شده است.

۵. گشتاور استاندارد برای نصب مکانیکی ماژول FP50R12KT3 چقدر توصیه شده است؟ برای نصب ایمن این قطعه روی هیت‌سینک با استفاده از پیچ‌های سایز M5، گشتاور (Torque) اعمالی باید در بازه ۳.۰۰ تا ۶.۰۰ نیوتن متر تنظیم گردد.
