ماژول IPM مدل FSBB15CH60

توضیحات

خرید FSBB15CH60

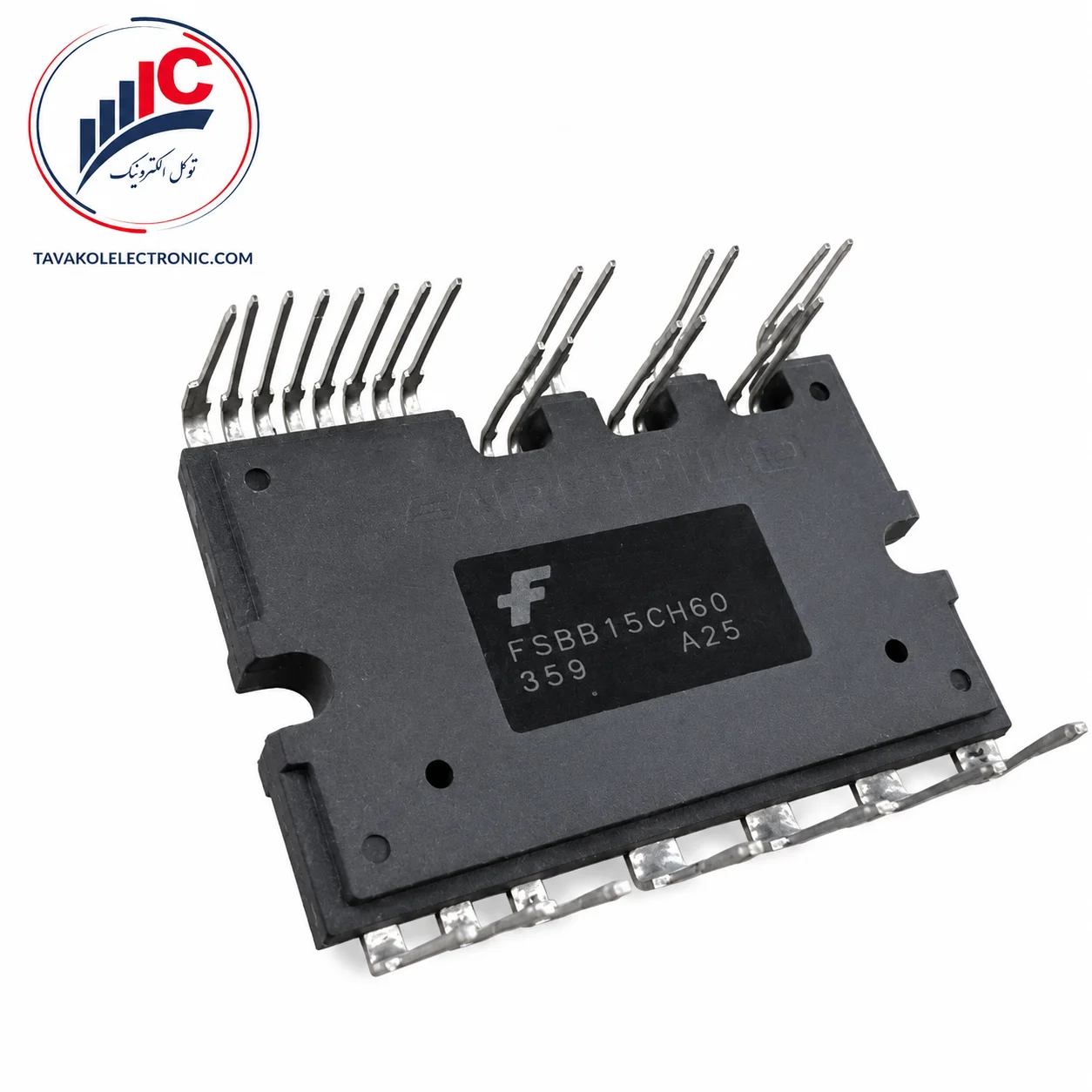

FSBB15CH60 یک ماژول قدرت هوشمند سه‌فاز از خانواده Motion SPM 3 شرکت Fairchild Semiconductor است که برای ایجاد طبقه خروجی اینورتر و کنترل موتورهای AC القایی، BLDC و PMSM طراحی شده است.

بخش قدرت این محصول از شش IGBT به‌همراه دیودهای هرزگرد تشکیل شده و یک اینورتر کامل سه‌فاز DC به AC را در اختیار برد کنترل قرار می‌دهد. ولتاژ نامی کلکتور–امیتر IGBTها 600 ولت و جریان نامی هر کلید در دمای کیس 25 درجه سانتی‌گراد 15 آمپر است. جریان پیک کوتاه‌مدت نیز طبق شرایط دیتاشیت تا 30 آمپر برای پالس کمتر از یک میلی‌ثانیه اعلام شده است.

گیت‌درایورهای داخلی، مدارهای Level Shifting ولتاژ بالا و حفاظت‌های اصلی باعث کاهش تعداد قطعات جانبی موردنیاز در برد می‌شوند. ورودی‌های فرمان از نوع Active High هستند و با سطوح منطقی 3.3 و 5 ولت سازگاری دارند.

سه پایه منفی مجزای NU، NV و NW نیز امکان سنجش جریان هر فاز را فراهم می‌کنند. این ویژگی برای تعمیر یا طراحی بردهایی که از سنجش جریان سه‌شنت استفاده می‌کنند اهمیت دارد.

برای دریافت قیمت روز، استعلام موجودی و سفارش FSBB15CH60 با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم FSBB15CH60

• اینورتر کامل سه‌فاز مبتنی بر شش IGBT
• گیت‌درایور داخلی برای بخش High Side و Low Side
• HVIC داخلی برای انتقال فرمان منطقی به بخش ولتاژ بالا
• ورودی‌های سازگار با منطق 3.3 و 5 ولت
• حفاظت افت ولتاژ تغذیه High Side و Low Side
• حفاظت اتصال کوتاه برای IGBTهای سمت پایین
• خروجی خطای VFO
• امکان تنظیم زمان خروجی خطا با خازن متصل به CFOD
• پایه CSC برای تشخیص اتصال کوتاه
• پایه‌های مجزای NU، NV و NW برای سنجش جریان سه فاز
• زیرلایه Al₂O₃ DBC با مقاومت حرارتی پایین
• مناسب فرکانس PWM تا 20 کیلوهرتز

مدار داخلی صفحه 4 دیتاشیت، ساختار شش IGBT، دیودهای هرزگرد و مدارهای درایور مجزای سه فاز را تأیید می‌کند.

کاربردهای محصول

براساس دیتاشیت Fairchild، FSBB15CH60 برای کنترل حرکت در تجهیزات خانگی و موتورهای صنعتی طراحی شده است.

کاربردهای قابل اتکا شامل موارد زیر هستند:

• کنترل موتورهای AC القایی
• راه‌اندازی موتورهای BLDC
• کنترل موتورهای PMSM
• برد اینورتر لوازم خانگی
• تجهیزات تهویه و کنترل فن
• پمپ‌ها و موتورهای سه‌فاز سازگار
• تجهیزات کنترل موتور صنعتی
• تعمیر بردهایی که دقیقاً از همین پارت‌نامبر استفاده می‌کنند

این محصول جایگزین عمومی تمام ماژول‌های IPM با مشخصات 600 ولت و 15 آمپر نیست. پین‌آوت، نوع ورودی فرمان، مدار Bootstrap، حفاظت جریان، ابعاد پکیج و طراحی PCB باید با برد اصلی تطبیق داده شوند.

برای مشاهده مدل‌های دیگر می‌توانید به دسته ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم پیش از خرید

پیش از خرید FSBB15CH60، کد روی ماژول قبلی، فرم پایه‌ها و شماره برد را بررسی کنید. این محصول دارای پکیج SPMCA-027 و 27 پایه کنترلی و قدرت است.

موارد زیر باید پیش از سفارش تطبیق داده شوند:

• پارت‌نامبر کامل FSBB15CH60
• پکیج SPMCA-027
• تعداد و ترتیب 27 پایه
• پایه مثبت باس DC یا P
• خروجی‌های U، V و W
• پایه‌های منفی NU، NV و NW
• ورودی‌های High Side و Low Side
• Active High بودن ورودی‌ها
• پایه خروجی خطا VFO
• پایه‌های CFOD و CSC
• تغذیه‌های VCC و VBS
• ابعاد بدنه و موقعیت پیچ‌های نصب

مدار مرجع دیتاشیت از دیود، مقاومت و خازن Bootstrap خارجی برای هر سه فاز استفاده می‌کند. بنابراین خرابی دیودهای Bootstrap یا خازن‌های مربوطه می‌تواند باعث عملکرد نادرست بخش High Side شود و باید همراه ماژول بررسی شود.

برای کاهش احتمال خرید اشتباه، تصویر واضح قطعه، نمای PCB، مدل دستگاه و تعداد موردنیاز را هنگام استعلام موجودی FSBB15CH60 ارسال کنید.

اطلاعات فنی قابل اتکا

حفاظت اتصال کوتاه فقط برای IGBTهای Low Side فعال است و عملکرد آن به مقاومت شنت و فیلتر خارجی متصل به پایه CSC وابسته است. خروجی VFO نیز خطای اتصال کوتاه و افت ولتاژ تغذیه بخش Low Side را گزارش می‌کند.

در حالت افت ولتاژ تغذیه High Side، IGBT مربوطه خاموش می‌شود؛ اما طبق نمودار حفاظتی دیتاشیت، لزوماً خروجی خطا از پایه VFO تولید نمی‌شود.

نکات تعویض و راه‌اندازی

پیش از تعویض ماژول، باس DC و خازن‌های اصلی باید کاملاً تخلیه شوند و اصول حفاظت ESD رعایت شود.

همراه با خود ماژول بهتر است موارد زیر بررسی شوند:

• تغذیه 15 ولت مدار درایور
• دیودها و خازن‌های Bootstrap
• مقاومت‌های شنت NU، NV و NW
• فیلتر متصل به CSC
• خازن CFOD
• مقاومت Pull-Up خروجی VFO
• فرمان‌های MCU
• سیم‌پیچ و عایق موتور
• خازن‌های باس DC
• هیت‌سینک و خمیر حرارتی

ماژول باید با فشار یکنواخت روی هیت‌سینک صاف و تمیز نصب شود. سفت‌کردن بیش‌ازحد یا نامتقارن پیچ‌ها می‌تواند به بدنه یا زیرلایه داخلی آسیب برساند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، ماژول IGBT، قطعات اینورتر و نیمه‌هادی‌های قدرت صنعتی فعالیت دارد.

• بررسی پارت‌نامبر پیش از سفارش
• امکان ارسال تصویر قطعه معیوب
• استعلام قیمت و موجودی روز
• امکان خرید تعدادی و تأمین شرکتی
• صدور پیش‌فاکتور
• حضور فیزیکی در بازار جمهوری تهران
• ارسال به سراسر کشور

سوالات متداول

FSBB15CH60 چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر شش IGBT از خانواده Motion SPM 3 است.

ولتاژ و جریان FSBB15CH60 مدل چقدر است؟

ولتاژ نامی IGBTها 600 ولت، جریان نامی 15 آمپر و جریان پیک کوتاه‌مدت 30 آمپر است.

آیا حفاظت اتصال کوتاه دارد؟

بله، اما این حفاظت فقط برای IGBTهای Low Side فعال است و به شنت و فیلتر خارجی نیاز دارد.

آیا دیود Bootstrap داخلی دارد؟

خیر. در مدار پیشنهادی دیتاشیت از دیود و خازن Bootstrap خارجی برای هر فاز استفاده شده است.

آیا ترمیستور داخلی دارد؟

خیر. در پین‌آوت، مدار داخلی و مشخصات این مدل هیچ NTC یا خروجی سنجش دمای داخلی معرفی نشده است.

ورودی‌های فرمان Active High هستند؟

بله، فرمان منطقی High باعث روشن‌شدن IGBT مربوطه می‌شود.
