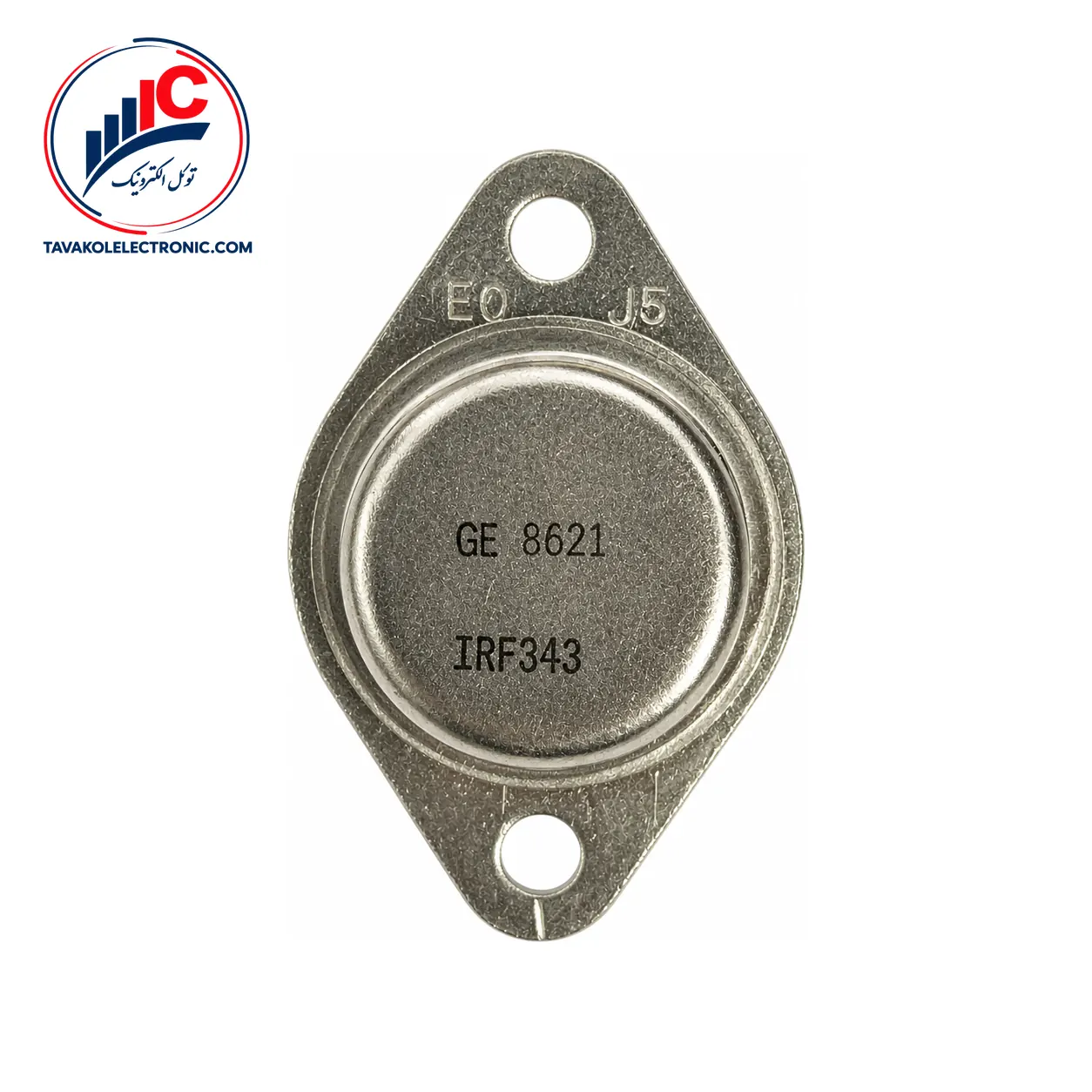

ماسفت IRF343

ویژگی‌ها
Part NumberIRF343
پکیجTO-3
Channel TypeN-Channel
مشخصات فنیVDS: 350 V, ID: 8 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRF343

IRF343 یک ماسفت N-channel از نوع enhancement-mode است که برای کاربردهای سوئیچینگ توان با ولتاژ بالا و سرعت بالا طراحی شده است. این قطعه توسط ART CHIP ارائه می‌شود و در پکیج TO-204AA قرار دارد؛ بنابراین پیش از سفارش، بررسی نوع نصب و تطبیق دقیق پکیج با طراحی موجود اهمیت دارد.

برای انتخاب این ماسفت، مهم‌ترین موارد شامل نوع کانال، ولتاژ کاری مدار، مقاومت روشن، جریان موردنیاز و شرایط درایو گیت است. مشخصات این قطعه برای مقایسه با نمونه موجود در مدار یا طراحی جدید قابل استفاده است، اما مقادیر حداکثری نباید به‌عنوان شرایط کار عادی در نظر گرفته شوند.


مشخصات فنی IRF343

پارامترهای کلیدی IRF343

جدول زیر مهم‌ترین مشخصات ثبت‌شده برای این مدل را خلاصه می‌کند:

پارامتر مقدار
نوع کانال N-channel، enhancement mode
پکیج TO-204AA
حداقل ولتاژ شکست درین-سورس 350 V
حداکثر مقاومت روشن درین-سورس 0.80 Ω
ولتاژ آستانه گیت 2.0 تا 4.0 V
حداکثر شارژ کل گیت 60 nC

ولتاژ شکست 350 ولت در شرایط مشخص VGS=0 V و ID=250 µA اعلام شده است. مقاومت روشن استاتیک نیز حداکثر 0.80 اهم در VGS=10 V و ID=5.0 A است؛ بنابراین برای ارزیابی تلفات هدایتی، باید شرایط واقعی درایو گیت و جریان مدار را هم در نظر گرفت.

ولتاژ آستانه گیت بین 2.0 تا 4.0 ولت، در شرایط آزمون مشخص‌شده، بیان شده است و به‌تنهایی به معنی روشن‌شدن کامل ماسفت در هر مدار درایو نیست. همچنین حداکثر ظرفیت ورودی 1600 pF و حداکثر شارژ کل گیت 60 nC هستند. زمان تأخیر روشن‌شدن حداکثر 35 ns نیز در شرایط آزمون اعلام‌شده ثبت شده است.


کاربرد و نکات انتخاب این ماسفت

کاربردهای پیشنهادی برای IRF343

این ماسفت برای منابع تغذیه سوئیچینگ آفلاین، سیستم‌های UPS، کنترل موتورهای AC و DC و درایو رله یا سلونوئید در نظر گرفته شده است. ساختار N-channel و مشخصات سوئیچینگ آن را برای مدارهایی مناسب می‌کند که مشخصات ولتاژ و جریانشان با داده‌های فنی قطعه هم‌خوانی داشته باشد.

در بررسی جایگزینی، فقط نزدیک‌بودن نام قطعه کافی نیست. پکیج TO-204AA، آرایش پایه‌ها، روش نصب، شرایط خنک‌کاری و مشخصات درایور گیت باید با نمونه موجود مقایسه شوند. برای جریان و ولتاژ، مقادیر حدی مانند حداکثر ولتاژ درین-سورس 350 V و جریان پیوسته 8 A صرفاً به‌عنوان Maximum Rating مطرح هستند و نباید بدون بررسی شرایط حرارتی و مدار، مبنای جریان کاری دائمی قرار گیرند.


قیمت و خرید ماسفت IRF343

قیمت و موجودی ماسفت IRF343 ممکن است با توجه به تعداد سفارش و شرایط تأمین تغییر کند. در توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی وجود دارد. همچنین می‌توانید برای خرید ماسفت، پیش‌فاکتور دریافت کنید و از خدمات ارسال به سراسر کشور استفاده نمایید.

این قطعه با ضمانت اصالت کالا عرضه می‌شود. هنگام ثبت سفارش، پارت‌نامبر این قطعه و پکیج TO-204AA را با نیاز مدار خود تطبیق دهید تا بررسی سفارش با مدل موردنظر انجام شود.


سؤالات متداول درباره IRF343

IRF343 چه نوع ماسفتی است؟

این ماسفت یک ماسفت قدرت N-channel از نوع enhancement-mode است که برای کاربردهای سوئیچینگ با ولتاژ بالا و سرعت بالا معرفی شده است.

پکیج IRF343 چیست؟

پکیج این مدل TO-204AA است. پیش از جایگزینی یا سفارش، نوع نصب و تطبیق پایه‌ها با مدار موجود بررسی شود.

حداکثر ولتاژ IRF343 چقدر است؟

حداکثر ولتاژ درین-سورس 350 V به‌عنوان Maximum Rating اعلام شده است. ولتاژ شکست درین-سورس نیز حداقل 350 V و تحت شرایط آزمون مشخص است؛ این دو مقدار نباید بدون توجه به شرایط مدار، معادل ولتاژ کاری عادی در نظر گرفته شوند.


جمع‌بندی و سفارش IRF343

این ماسفت یک ماسفت N-channel در پکیج TO-204AA است که برای منابع تغذیه سوئیچینگ، UPS، کنترل موتور و درایو رله یا سلونوئید کاربرد دارد. مقاومت روشن حداکثر 0.80 Ω، شارژ گیت حداکثر 60 nC و زمان تأخیر روشن‌شدن حداکثر 35 ns از مشخصات مهم آن برای ارزیابی مدار هستند.

برای استعلام قیمت و موجودی روز، تعداد موردنیاز و پارت‌نامبر دقیق را به توکل الکترونیک اعلام کنید. امکان بررسی پارت‌نامبر قبل از سفارش و دریافت پیش‌فاکتور نیز وجود دارد.

توضیحات تکمیلی

Part Number

IRF343

پکیج

TO-3

Channel Type

N-Channel

مشخصات فنی

VDS: 350 V, ID: 8 A
